| Place of Origin: | China |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | MT1000 |
| Minimum Order Quantity: | 1 |
| Cena: | Discussible |
| Packaging Details: | Wood case |
| Delivery Time: | 15 work days |
| Payment Terms: | T/T |
| Supply Ability: | 10 per month |

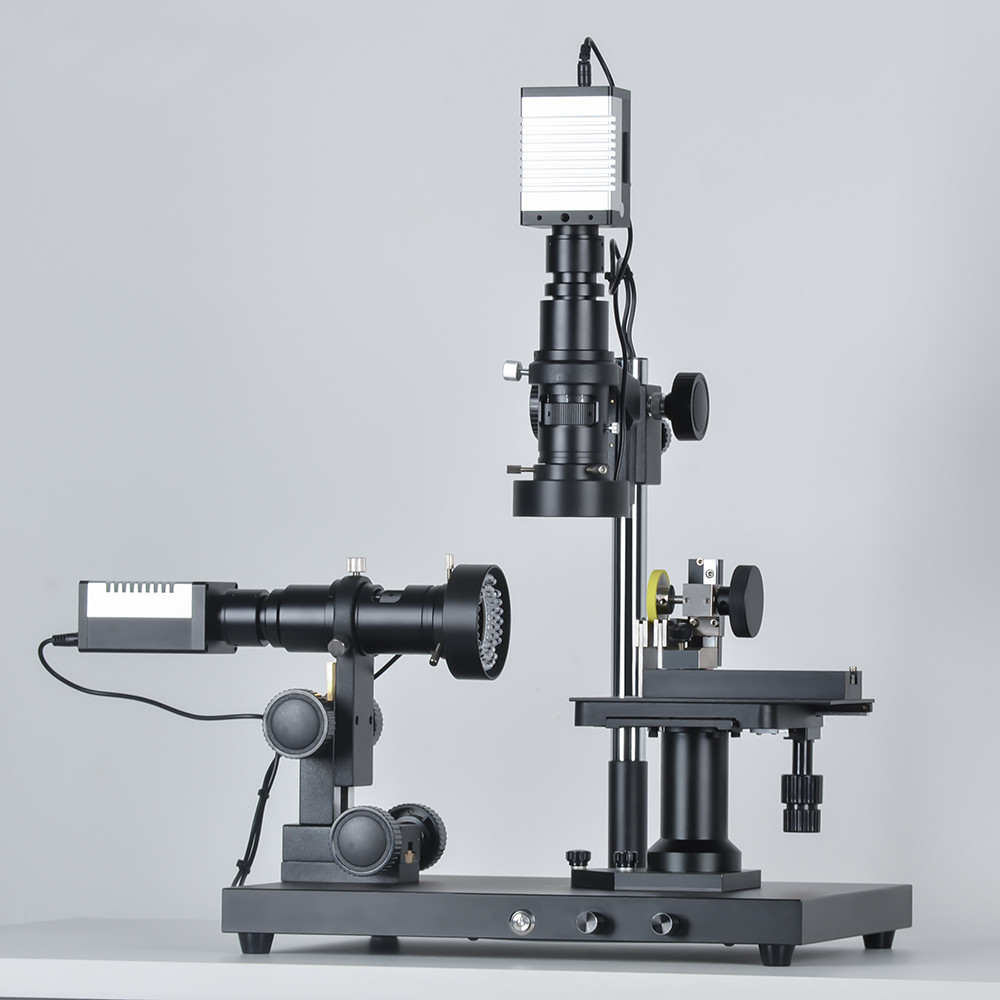

| Nazwa produktu: | Prosty mikroskop pomiarowy z podwójnym obiektywem i podwójnym aparatem | Aparat fotograficzny: | Podwójna kamera HD 5M piksel |
|---|---|---|---|
| Obiektyw: | Ręczny obiektyw zmiennoogniskowy 0,7~4,5X | Stół roboczy: | Stół obrotowy z uchwytem narzędzia tnącego |
| Źródło światła: | Lampa halogenowa lub lampa jednosekcyjna | ||
| Podkreślić: | Mikrokamera inspekcyjna z podwójnym obiektywem,mikroskop pomiarowy z podwójnym obiektywem tnącym,mikroskop pomiarowy z podwójnym aparatem tnącym |
||
Funkcjonować
1, głównie do: kontroli wad wyglądu i pomiaru wymiarów narzędzi PCD, narzędzi monokrystalicznych, narzędzi ze stali wolframowej, narzędzi ze stali białej, wierteł i innych produktów;
2, poprzez pionową i poziomą soczewkę dwukierunkową realizowana jest jednoczesna obserwacja wad narzędzia i wykrywanie porównania wielkości;Nadaje się do pomiaru on-line kąta, szerokości, łuku, długości i szerokości krawędzi skrawającej w procesie masowej produkcji narzędzi skrawających;Wyraźnie widać wykończenie powierzchni i wady krawędzi narzędzia;Wymiar konturu narzędzia można porównać i zmierzyć za pomocą funkcji porównania wykresów.
Cechy
1. Nowa konstrukcja obserwacji na podwójnym ekranie, obserwując krawędź boczną i krawędź końcową narzędzia, poprawia skuteczność wykrywania i oszczędza pracę;
2. Specjalny obrotowy uchwyt narzędziowy do różnych typów średnic narzędzi;
3. Zintegrowana konstrukcja strukturalna, zasilanie 12 V, schludne i wyraźne linie i może być używana po włączeniu;
4. Aparat: edycja szablonu zdefiniowana przez użytkownika, szablon importu DXF, zarządzanie plikami, eksport danych pomiarowych i inne funkcje, z inteligentną, szybką i wydajną obsługą;Zastosowano układ Sony o wysokiej czułości i czujnik o niskim poziomie szumów, z wysoką wydajnością i płynnym podglądem;Wbudowana funkcja automatycznego wyszukiwania krawędzi w celu poprawy efektu pomiaru;
5. Obsługa funkcji przechowywania dysku flash USB, zewnętrzna mysz;
6. Do wyboru są kolokacje wizualne o różnych polach widzenia, które mogą sprostać wykrywaniu narzędzi o różnych rozmiarach.
7. Stacja mobilna może skupić się w górę iw dół, przód i tył, lewo i prawo, co jest wygodne w użyciu.
Parametr
| Model |
MT 1000 MT |
MT 1000A |
||
|
CCD |
2M HD HDMI CCD, układ 1/2 koloru； |
|||
|
Obiektyw |
Obiektyw HD z ciągłym zoomem 0,5x i współczynnikiem powiększenia 0,7-4,5X |
Obiektyw HD z ciągłym zoomem 1x i współczynnikiem powiększenia 0,7-4,5x |
||
|
FOV |
2-14,5 mm |
1,5-10 MM |
||
|
Powiększenie |
6-60X |
12-120X |
||
|
Odległość robocza |
90MM |
|||
|
System ogniskowania |
Regulacja obrotu dłoni w pionie w górę iw dół, regulacja w górę iw dół w poziomie, regulacja w lewo iw prawo. |
|||
|
System ogniskowania |
Regulacja obrotu dłoni w pionie w górę iw dół, regulacja w górę iw dół w poziomie, regulacja w lewo iw prawo. |
|||
|
Skupiając skok |
50mm |
|||
|
Platforma ruchowa |
Typ obrotu ręki może regulować kąt obrotu, który jest odpowiedni do obserwacji pozycjonowania partii |
|||
|
Średnica mocowania |
2-20(MM) |
|||
|
Tryb ściemniania |
podręcznik |
|||
|
Źródło światła |
Dostosowana dioda LED |
|||
|
Import CAD |
Wspierać się |
|||
|
Dopasowanie wzorca |
Wspierać się |
|||
|
Monitor |
22-calowe wyświetlacze;Wyświetlacz w górę iw dół lub w lewo i w prawo (wybór) |
|||
|
Mysz |
Mysz optyczna USB 2 szt. |
|||
|
Stała podstawa |
Aluminium, 400 mm * 300 mm * 15 mm |
|||
|
Zgodność |
Wizja GigE, GenlCam, GenTL |
|||
|
Napięcie wejściowe |
12V |
|||
