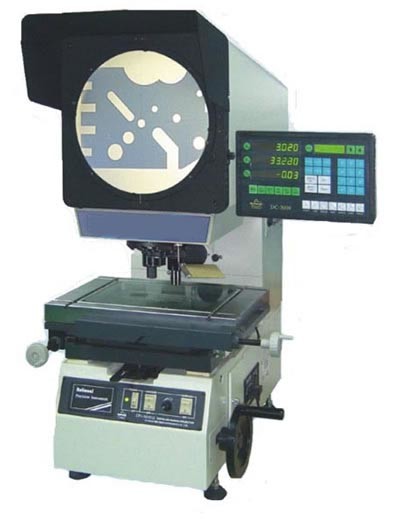

Przełączany projektor optyczny obiektywu Programowalny oscylator osi o 90 mm

Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: UNIMETRO
Numer modelu: UNIPJ-3000CZ
Minimalne zamówienie: 1
Cena: Discussible
Szczegóły pakowania: Skrzynka z drewna
Czas dostawy: dni pracy 20
Zasady płatności: T/T
Możliwość Supply: 10 miesięcznie
Szczegóły informacji
przełącznik nożny: do dyspozycji Połączenie RS232: do dyspozycji
Odszkodowanie: Kompensacja liniowa lub kompensacja liniowa przekroju Rozdzielczość (oś X, oś Y): 0,5um
Rozmiar ekranu (mm): Ф312 używany zakres> Ф300 Oświetlenie: Lampa halogenowa 24V/150w
High Light:

Projektor poziomy

,

projektory profilowe


opis produktu

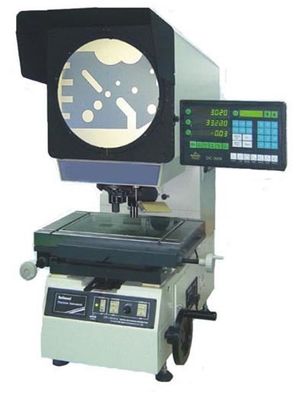

Projektor optyczny z przełączanym obiektywem Programowalna oś Z 90 mm



Cechy



Projektor profili optycznych serii UNIPJ-3000CZ to optyczny przyrząd pomiarowy o wysokiej wydajności i stabilnej funkcji.Seria jest wyposażona w przełącznik nożny i wielofunkcyjny cyfrowy odczyt DC3000, który zapewnia szybki pomiar i wyjście danych oraz wysoką wydajność.



Projektor profili optycznych serii UNIPJ-3000CZ jest wyposażony w przełączaną płytkę do montażu obiektywu, która jest dostępna dla 3 obiektywów.Jeśli podczas procesu pomiarowego wymagana jest zmiana powiększenia, wystarczy zmienić płytkę zamiast soczewki, co zapewnia znacznie wyższą wydajność.



Projektor profilowy serii UNIPJ-3000CZ wykorzystuje stałą strukturę sceny.Użytkownicy przesuwają pudełko optyczne w celu ustawienia ostrości.Co zapewnia znacznie większe możliwości załadunku na etapie roboczym.Również rozmiar podróży scenicznej może być znacznie większy niż w tradycyjnych modelach.



Odczyt cyfrowy DC3000



Przełączany projektor optyczny obiektywu Programowalny oscylator osi o 90 mm 0



DC3000 oferuje użytkownikom potężną funkcję pomiarową:



1. Pomiar, ustawianie i konstruowanie elementu obrazu, takiego jak punkt, linia, okrąg, kąt, odległość, prostokąt, gwint śrub itp.

2. Przesunięcie współrzędnych.

3. Dostępne dla przełącznika nożnego lub detektora krawędzi.

4. Dostępna funkcja drukowania, która umożliwia wydrukowanie programu użytkownika, elementu obrazu lub odczytu osi.

5. Funkcja wyjścia RS232, która umożliwia wysyłanie odczytów skali liniowej do komputera.

6. Funkcja programowania użytkownika, użytkownicy mogą rejestrować kroki pomiaru, co znacznie przyspiesza powtarzanie pomiaru tych samych przedmiotów.

7. Dostępnych jest wiele typów współrzędnych, oś biegunowa i prostokątna, INC i ABS, przełącznik mm/cal.

8. Dostępna kompensacja liniowa lub kompensacja liniowa przekroju.

9. 100 grup pamięci do przechowywania elementów stałych, 10 tymczasowych.



Parametry

Specyfikacja

Model

UNIPJ-3015CZ

UNIPJ-3020CZ

UNIPJ-3025CZ

Stół roboczy

Rozmiar metalowego stołu (mm)

354*228

404*228

450*280

Szklany stół (mm)

210*160

260*160

306*196

Oś X, podróż (mm)

150

200

250

Podróż w osi Y (mm)

100

100

150

Przesuw osi Z (mm)

100

100

100

Waga

170

175

(kg)

(kg)

Wymiar (L * W * H)

(mm)

780*810*1120

780*810*1120

780*810*1120

Dokładność pomiaru

(um)

(3+L/75)

(3+L/75)

(3+L/75)

Ekran projekcyjny

Rozmiar ekranu (mm)

Ф312 używany zakres> Ф300 (z linią krzyżową)

Zakres obrotu ekranu

0°~360°

Rozdzielczość kąta obrotu

1‵ lub 0,01°

Obiektyw

Powiększenie

10X(opcja)

20X (opcja)

50X (opcja)

100X (opcja)

Widok obiektu (mm)

Ф30

Ф15

Ф6

Ф3

Odległość robocza (mm)

77,7

44,3

77,7

77,7

Maksymalna wysokość przedmiotu obrabianego

90mm

90mm

90mm

90mm

Cyfrowy system odczytu

Wielofunkcyjny system przetwarzania danych DC-3000 w języku angielskim może być używany do zbierania danych i pomiaru punktu, linii, koła, kąta i odległości.

Oświetlenie

Oświetlenie transmisji i odbicia: lampa halogenowa 24 V/150 w.

Moc

110V/220V(AC) 50/60Hz całkowita moc=400W

Chłodzenie

Przez fanów

Akcesoria

Minidrukarka (opcja), wykrywacz krawędzi (opcja), oprogramowanie M2D (opcja) itd. Więcej informacji można znaleźć w akcesoriach do projektora profilowego

Zalecany stół podporowy

Waga załadunku (250 kg Wymiar: 800 (L) * 550 (H) * 650 (W) mm)
