Dokładność pomiaru: | ≤ (3+L/75) | Rozmiar ekranu (mm): | Ф 312 mm, zakres wyświetlania> Ф300 (z linią krzyżową) |
---|---|---|---|
Zakres obrotu ekranu: | 0°~360° | Rozdzielczość kąta obrotu: | 1 'lub 0,01° |
Oświetlenie: | 24V / 150w - lampa halogenowa | ||
High Light: | Cyfrowy projektor profili,projektory profilowe |
Cechy
Wysoka pionowość: Dojrzała technologia instalacji zapewnia pionowość XY, XY i osi YZ.
Wysoka dokładność: dokładność pomiaru 3+L/75um, wiodąca w branży.
Ciężkie ładowanie: Zaawansowana konstrukcja mechaniczna, stała faza, oferuje maksymalne obciążenie 50 kg, a dokładność pozostaje stabilna przy maksymalnym obciążeniu.
Znakomita struktura optyczna: projektor profilu optycznego serii UNIPJ ma wyjątkową konstrukcję optyczną, oferuje użytkownikom wyraźny obraz i eliminuje efekt ze źródła światła otoczenia.
Precyzyjny pomiar kąta: ekran projekcyjny Oś wykorzystuje okrągły przetwornik położenia siatki zamiast tradycyjnego enkodera, eliminując błąd mechaniczny i luz, zapewniając wysoką dokładność pomiaru kąta.
Wstęp

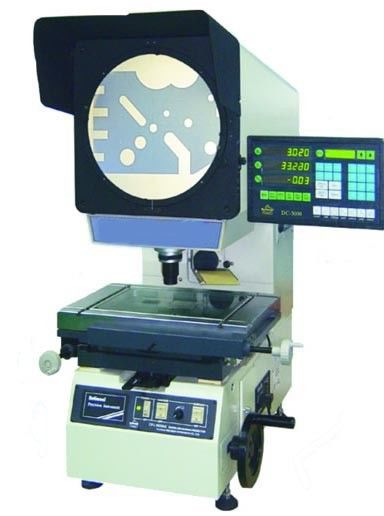

Projektor profilowy serii UNIPJ-300AZ jest dobrze znany dzięki wyjątkowemu systemowi optycznemu i dokładnemu powiększeniu, błąd pomiaru krawędzi konturu jest mniejszy niż 0,08% przy użyciu światła konturowego.W zestawie znajduje się również przełącznik nożny, który zapewnia wygodniejszą obsługę dla użytkowników.
Projektor profilowy serii UNIPJ-300AZ wykorzystuje stałą strukturę sceniczną.Użytkownicy przesuwają pudełko optyczne w celu ustawienia ostrości.Co zapewnia znacznie większe możliwości załadunku na etapie roboczym.Również rozmiar podróży scenicznej może być znacznie większy niż w tradycyjnych modelach.
Parametry
Model | Obraz negatywowy | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
pozytywny wizerunek | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
Stół roboczy | Rozmiar sceny (mm) | 354*228 | 404*228 | 450*280 |
||
Rozmiar szkła (mm) | 210*160 | 260*160 | 306*196 |
|||
Oś X, podróż (mm) | 150 | 200 | 250 |
|||
Oś Y, podróż (mm) | 100 | 100 | 250 |
|||
Oś Z, podróż (mm) | 100 | 100 | 100 |
|||
Waga | (kg) | 160 | 160 | 180 |
||
Wymiar (L * W * H) | (mm) | 780*780*1100 | 780*780*1100 | 810*780*1120 |
||
Dokładność pomiaru (um) | &le (3+L/75) (L to długość mierzonych elementów, jednostka: mm) |
|||||
Rozdzielczość (oś X, oś Y) | 0,5 μm |
|||||
Ekran projekcyjny | Rozmiar ekranu (mm) | ∅312 używany zakres> ∅300 (z linią krzyżową) |
||||
Zakres obrotu ekranu | 0°~360° | |||||
Rozdzielczość kąta obrotu | 1‵ lub 0,01° |
|||||
Obiektyw | Powiększenie | 10X(opcja) | 20X (opcja) | 50X (opcja) | 100X (opcja) |
|
Widok obiektu (mm) | ∅60 | ∅30 | ∅15 | ∅6 |
||
Odległość robocza (mm) | 77,7 | 44,3 | 38,4 | 25,4 |
||
Maksymalna wysokość przedmiotu obrabianego | 90mm | 90mm | 90mm | 90mm |
||
System przetwarzania danych | Wielofunkcyjny system przetwarzania danych DC-3000 w języku angielskim może być używany do zbierania danych i pomiaru punktu, linii, koła, kąta i odległości. |
|||||
Oświetlenie | Oświetlenie transmisji i odbicia: lampa halogenowa 24 V/150 w. |
|||||
Moc | 110V/220V(AC) 50/60Hz całkowita moc=400W |
|||||
Chłodzenie | Przez fanów |
|||||
Akcesoria | Min-drukarka (opcja), wykrywacz krawędzi (opcja), oprogramowanie M2D (opcja) itd. Więcej informacji można znaleźć w akcesoriach do projektora profilowego |
