| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Numer modelu: | ON |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Futerał drewniany |
| Czas dostawy: | 30 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1 miesięcznie |
| Przejazd osi Z: | 150 mm | Obiektyw: | Ręczny obiektyw zmiennoogniskowy / obiektyw z automatycznym zoomem 0,7-4,5X / obiektyw Navitar jako |
|---|---|---|---|
| Powiększenie: | 33-195X | Pole widzenia: | 8,1-1,3 |
| Rozdzielczość pomiaru: | 1um / 0,5um / 0,25um / 0,1um opcjonalnie | Oprogramowanie pomiarowe: | Oprogramowanie do pomiarów kompozytów Rational Vue 3D |
| Oświetlenie: | Programowalna 8-sekcyjna pierścieniowa dioda LED do oświetlenia powierzchniowego, 40-sekcyjna pierśc | ||
| High Light: | Automatyczny wizyjny system pomiarowy Gantry,wizyjny system pomiarowy 0,25 um |
||
Opis produktu

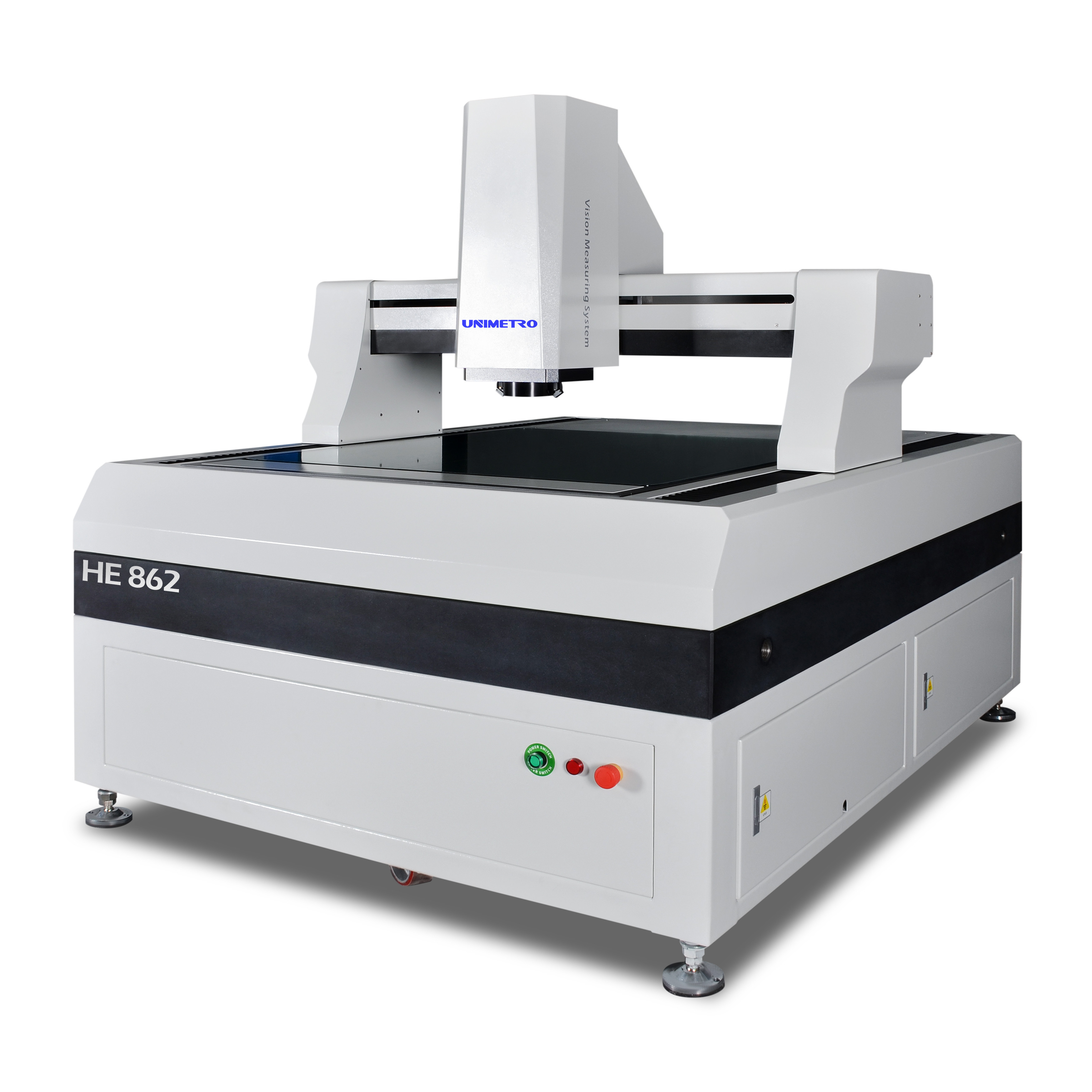

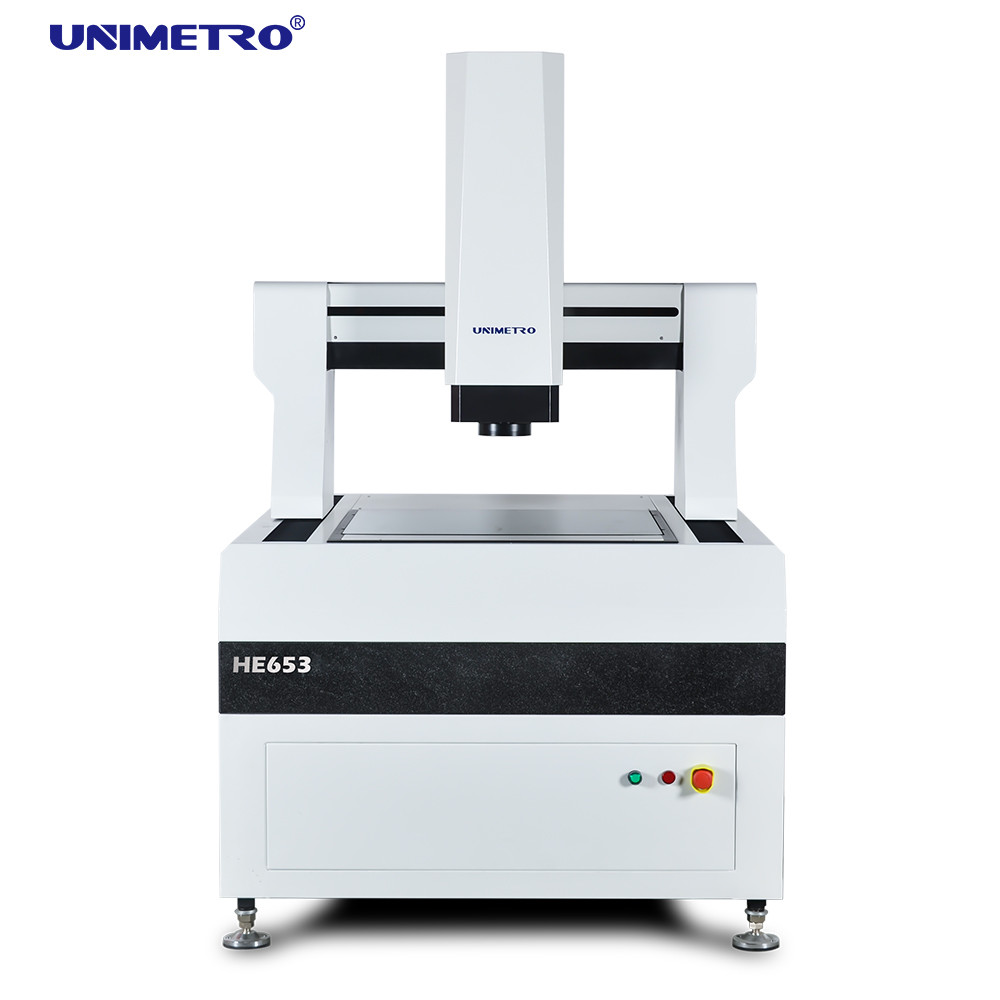

Wizytowa maszyna pomiarowa typu bramowego o wysokiej dokładności serii HE łączy w sobie wysoką dokładność i wysoką wydajność, oferując szybkie pomiary elementów geometrycznych różnych rodzajów części.Seria HE jest szeroko stosowana w różnych branżach i produktach, takich jak PCB, laminat miedziany, duże okulary, moduły LCD i materiały izolacyjne itp.
Analiza elementów skończonych, wprowadzona w procesie projektowania serii HE, zapewnia wysoką sztywność i dokładną konstrukcję mechaniczną.Podstawa maszyny wykorzystuje ruchomą konstrukcję mostu z zamkniętą ramą, która jest prosta i zapewnia wysoką ładowność oraz najlepszą wydajność ruchu.
Podstawa maszyny z granitu klasy 000 zapewnia wysoką sztywność, odporność na korozję i wysoką stabilność.
Etap pracy jest w stanie wstępnie ustawić rozwiązanie mocowania wielu produktów, a także kombinację wielu soczewek jest opcjonalna, spełniając różne wymagania pomiarowe różnych klientów.
System sterowania ruchem w pełnej pętli zapewnia najlepszą wydajność ruchu i pozycjonowania.
Dzięki analizie elementów skończonych i granitowi klasy 000 otrzymujemy najbardziej rozsądną i zoptymalizowaną konstrukcję ramy maszyny, która zapewnia wysoką sztywność i niezawodność.
Wysokowydajna wielkogabarytowa wizyjna maszyna pomiarowa serii HE wykorzystuje kontroler ruchu UWC i silniki o wysokim momencie obrotowym, oferuje kontrolę ruchu o wysokiej wydajności, wysokie przyspieszenie i szybkie lokalizowanie zapewnia wysoką wydajność procesu pomiarowego.
Pakiet rozwiązania wizyjnej maszyny pomiarowej UWC o dużych rozmiarach, silniki Panasonic jako opcja

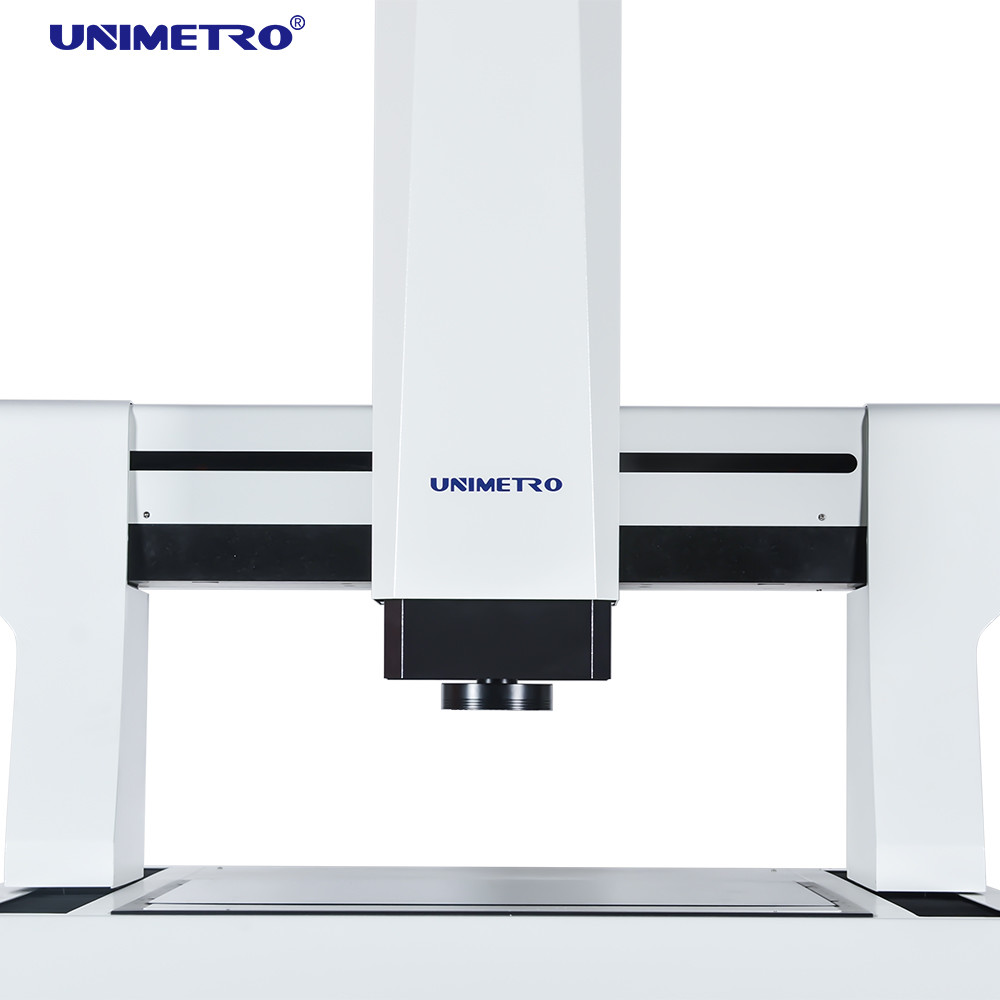

Rama maszyny jest wyposażona w ruchomą konstrukcję bramową, która zapewnia prostszą, inteligentniejszą konstrukcję z większym obciążeniem i lepszą wydajnością ruchu.
Szczegółowe obrazy
Oś X/Y wykorzystuje dokładną prowadnicę wkładki, oś Z wykorzystuje wysokowydajną szynę poprzeczną z oryginalną niemiecką grupą napędzaną tarciem.
W zestawie liniały liniowe Renishaw, charakteryzujące się wysoką dokładnością, stabilnością i długą żywotnością.
Zgodnie z wymaganiami użytkowników, stanowisko robocze jest w stanie wstępnie ustawić wiele typów produktów, dostępna jest również opcja kombinacji wielu obiektywów i kamer, co daje użytkownikom większą elastyczność.
Dzięki wydajnemu oprogramowaniu Rational-Vue użytkownicy mogą łatwo realizować skomplikowane programy pomiarowe.W produkcji masowej wizyjna maszyna pomiarowa serii HE może być potężnym przyrządem pomiarowym.
Parametry
| Model |
ON 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Skok X, Y (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Przesuw osi Z (mm) |
200 (można podnieść zgodnie z wymaganiami klientów) |
|||||
|
Ładowność |
około.35 kg |
|||||
| Wymiar (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Waga (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Rezolucja |
0,5 μm (0,1 um dla opcji) |
|||||
|
Kamera |
Aparat cyfrowy 2M HD GIGA |
|||||
|
Szkła powiększające |
profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zmiennoogniskowego: 1~10X |
|||||
|
Powiększenie wideo |
18 ~ 195X (W zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych) |
|||||
|
FOV |
8,1 ~ 1,3 mm (zgodnie z różnymi schematami dopasowania aparatu i obiektywu, pole widzenia odpowiednio się zmieni, a rzeczywiste pole widzenia zależy od zmierzonych danych) |
|||||
|
Dokładność* |
≤ (3+L/200)μm |
|||||
|
Oświetlenie |
Programowalne 5-pierścieniowe 8-sekcyjne oświetlenie powierzchni LED (40-sekcyjne oświetlenie pierścieniowe, światło współosiowe, ruchome wielokolorowe oświetlenie pierścieniowe jako opcja) |
|||||
Opcjonalne rozwiązania
|
Oświetlenie:
|
Obiektyw:
|
Sonda dotykowa:
|
Czujnik laserowy
|
|
4/8/40 sekcji Pierścieniowe oświetlenie powierzchniowe LED
48 sekcji 4 kolory LED pierścień świetlny Ruchoma 4-kolorowa lampa pierścieniowa LED |
Ręczny wgnieciony obiektyw zmiennoogniskowy
Obiektyw z automatycznym zoomem Ręczny wgnieciony obiektyw zmiennoogniskowy ze światłem współosiowym Obiektyw z automatycznym zoomem i współosiowym światłem |
Zestawy MCP firmy Renishaw
Błąd pomiaru <=0,75µm Renishaw PH6+TP20 Błąd pomiaru <=0,35µm |
Bezkontaktowy czujnik laserowy KEYENCE
Czujnik pomiaru światła białego |
