| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Podstawowy |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 5 ~ 15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 40 |
| Wymiar: | 600*740*980 mm | Zakres pomiarowy: | 300*200*200 mm |
|---|---|---|---|
| Dokładność pomiaru: | 2,5+L/100um | Powtarzalność: | 2.5um |
| Waga: | 190 kg | Rozdzielczość skali liniowej: | 0,5um (0,1um dla opcji) |
| Podkreślić: | Optyczna maszyna pomiarowa 2,5um |
||
Opis
Maszyna pomiarowa widzenia jest przyrządem używanym do dokładnego pomiaru wymiarów fizycznych, dokładności do poziomu mikrona,Jest to optyczny przyrząd pomiarowy wykorzystujący kamerę do uchwycenia obrazu obrazu, analizować piksele obrazu i obliczyć wymiar 2D za pomocą oprogramowania pomiarowego.

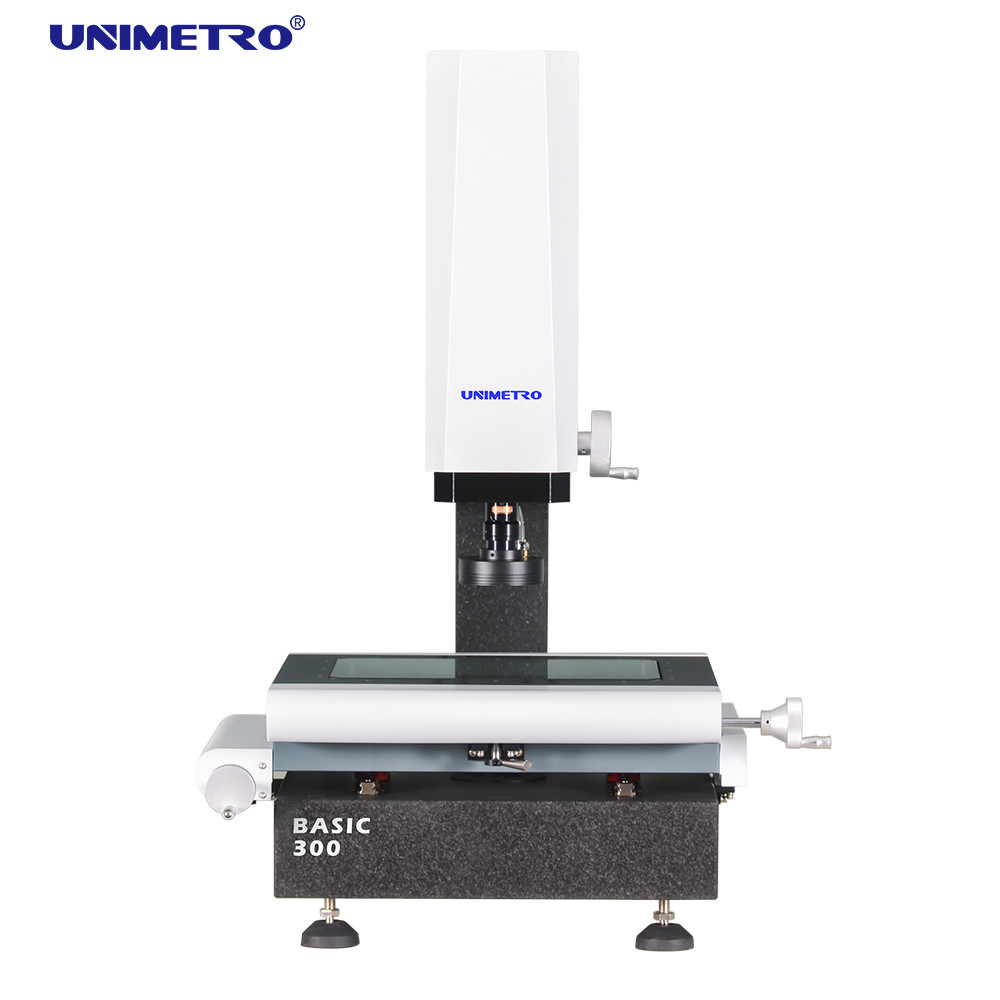

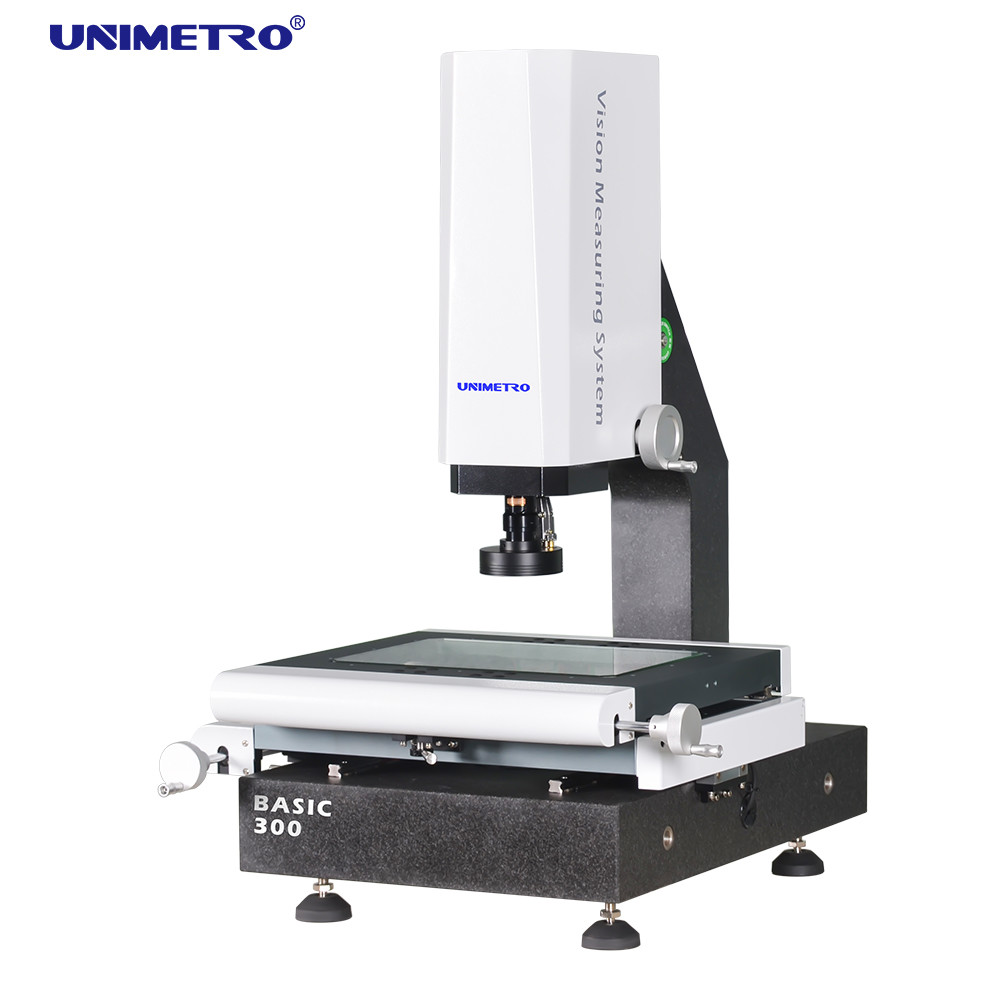

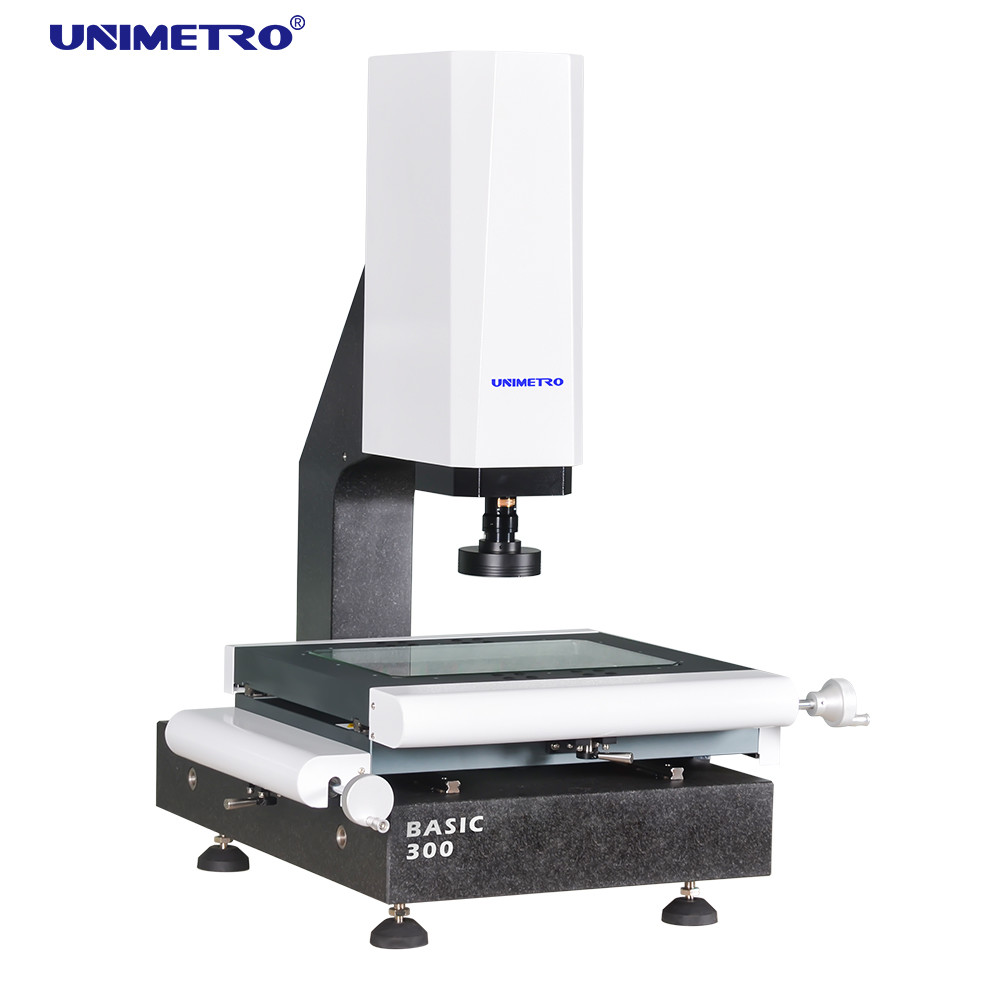

¢ maszyna pomiarowa widzenia z serii BASIC została zaprojektowana i opracowana przez UNIMETRO,który jest popularnym modelem odpowiednim dla większości dokładnych zastosowań pomiarowych wymiarów 2D i użytkowników końcowych z różnych gałęzi przemysłu, jak formy, elektronika, półprzewodnik, wtrysk plastiku, produkty 3C, opieka medyczna, lotnictwo...etc.To ważne narzędzie stosowane w procesie kontroli jakości produktów,zapewnienie dokładności wymiarów produktów, sprawia, że produkty są bardziej konkurencyjne.
W przypadku zastosowań do pomiarów w małych ilościach próbki jest on odpowiedni do zastosowań pomiarowych.z przyjaznym dla użytkownika oprogramowaniem, umożliwia operatorom zarządzanie obsługą maszyny w bardzo krótkim czasie.
Wykorzystanie granitu o wysokiej dokładności i stabilności jako podstawy i kolumny maszyny, z 3-osiowym czujnikiem liniowym o wysokiej rozdzielczości 0,0005 mm
Zapewnić każdej maszynie wysoką wydajność i dokładność.
Wykorzystanie HIWIN linearnej ścieżki kierowniczej i wysokiej precyzji linijnej ścieżki kierowniczej, z aluminium etapie pracy i twarde anodowanie obróbki powierzchni.
---- Zapewnia wysoką dynamiczną wydajność i długie cykle użytkowania maszyny.
Wykorzystanie zintegrowanego rdzenia skrzynki sterującej, opracowanego przez UNIMETRO, do skali liniowej, sterowania światłem i przekazywania sygnałów sond dotykowych.
Zapewnić łatwe podłączenie i utrzymanie, znacznie zwiększyć stabilność maszyny.
Programuje się światło LED z równoległą ścieżką światła, unika deformacji obrazu.
Zapewnia dokładność pomiarów.
Z 8 sekcji sterowania oprogramowaniem LED ring light, oferuje wielokrotny kąt oświetlenia i jasność.
---- nadaje się do części o różnych kształtach i materiałach.
W programie pomiaru części można zapisywać parametry oświetlenia, użytkownicy nie muszą dostosowywać się podczas procesu pomiaru.
Przyjazne i odpowiednie użycie.
Obszar zastosowania
◆ Przemysł formowania
◆Produkcja samochodów
◆Przemysł medyczny
◆Produkcja mechaniczna
◆Przemysł cyfrowy 3C
◆Produkcja PCB
I tak dalej.
Konfiguracja sprzętu
◆ HIWIN linia przewodnicza
◆ Artykuły z aluminium i twarde anodowanie
◆ Zintegrowana skrzynia sterująca rdzeniem
◆ 3-osiowe skale liniowe o rozdzielczości 0,5 mm
◆ Wielofunkcyjna grupa światła równoległego LED
◆ Kamery CCD o wysokiej rozdzielczości
◆ 0,7-4,5X ręczne, zębite soczewki zoomowe o wysokiej powtarzalności
◆ Wspieranie wielu zewnętrznych akcesoriów
Parametry
| Model | BASIC 200 | BASIC 300 | BASIC 400 | BASIC 500 | |
| Rozmiar ((mm) ((L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Zakres pomiarów (mm) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Dokładność pomiaru (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| Powtarzalność (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| Masę (kg) | 140 kg | 190 kg | 240 kg | 290 kg | |
| Obraz i pomiar | CCD | 1Kamera cyfrowa o rozdzielczości.2M pixels HD | |||
| Lensy | 0.7-4.5X ręczna obiektyw zoomowy z wgniazdowaniem z czujnikiem sprzężenia zwrotnego sygnału leczenia | ||||
| Zwiększenie | 18-195X (tylko w celu odniesienia. Przy różnych aparatach i obiektywach powiększenie będzie inne.) | ||||
| Pole widzenia | 8.1~1.3mm | ||||
| Odległość robocza | 80 mm | ||||
| Rozdzielczość w skali liniowej | 0.5 μm (opcjonalnie 0,1 μm) | ||||
| System napędowy | Kontrola ręczna osi X, Y, Z | ||||
| Oświetlenie | Programuje się 4 sekcje światła powierzchniowego LED, równoległe światło LED, 8 sekcji światła LED, opcjonalnie | ||||
Przegląd programu
Wprowadzenie pliku CAD i pomiaru
Elastyczny program użytkownika
Informacje o spółce
Nasz klient i agent
| Częste pytania |
|---|
| Q1: Czy jesteś fabryką czy firmą handlową? |
| A1: Jesteśmy fabryką i dajemy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: W czym głównie zajmuje się pańska firma? |
| Odpowiedź: Głównie produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, armatury CMM i VMM itp. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Tak długo, jak nam powiecie różnorodność i rozmiar produktu, który ma być zmierzony, nasz profesjonalny zespół doradziłby wam instrument pomiarowy odpowiednich specyfikacji. |
| Q4: Czy akceptujesz usługę na zamówienie? |
| A4: bądź pewien! możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Nasz okres gwarancji produktu wynosi 1 rok. Możesz być pewna jakości naszego produktu. |
