| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | Podstawowy |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 5 ~ 15 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 40 |
| Wymiar: | 600*740*980 mm | Zakres pomiarowy: | 300*200*200 mm |
|---|---|---|---|
| Dokładność pomiaru: | 2,5+L/100um | Powtarzalność: | 2.5um |
| Waga: | 190 kg | Rozdzielczość skali liniowej: | 0,5um (0,1um dla opcji) |
| Podkreślić: | Ręczna optyczna maszyna pomiarowa do półprzewodników,ręczna maszyna pomiarowa 0 |
||
Opis
Maszyna do pomiaru wzroku to przyrząd służący do dokładnego pomiaru wymiarów fizycznych, z dokładnością do poziomu mikronów. Jest to optyczny przyrząd pomiarowy wykorzystujący kamerę do przechwytywania obrazu przedmiotu obrabianego, analizowania pikseli obrazu i obliczania wymiaru 2D za pomocą oprogramowania pomiarowego.

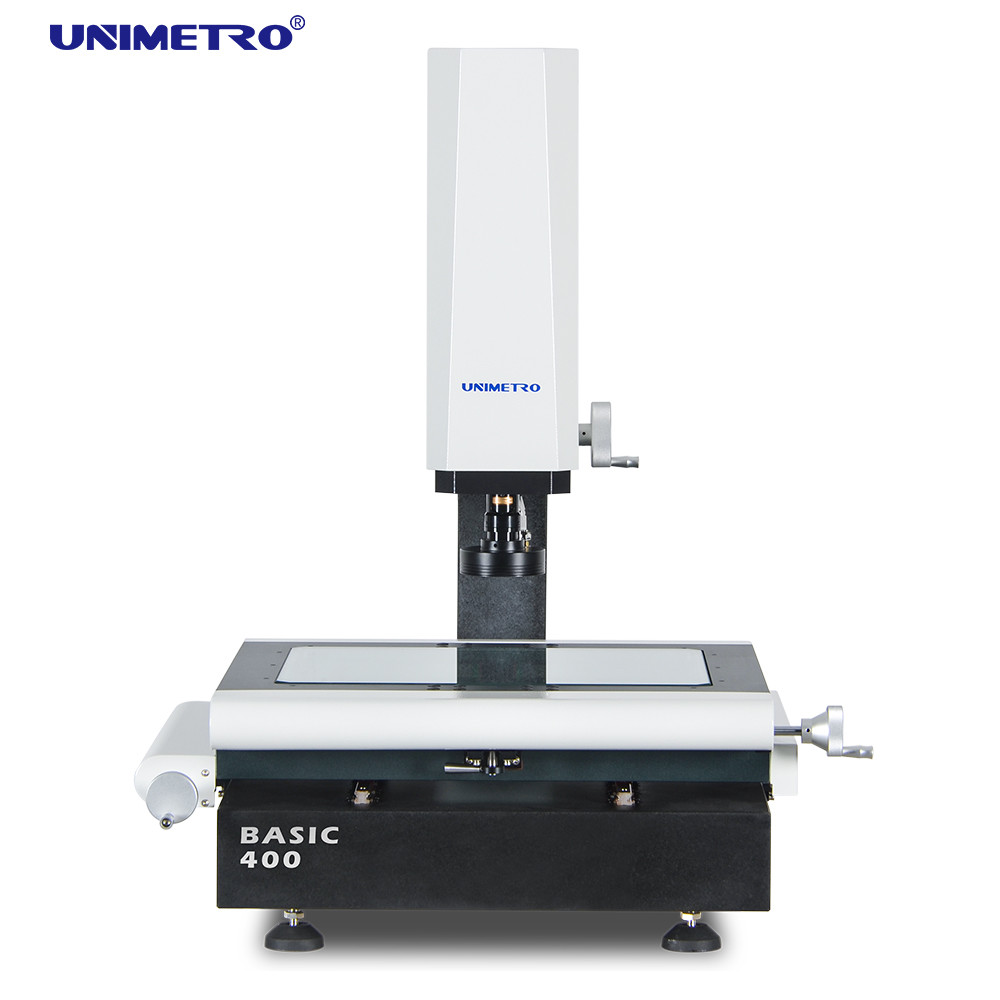

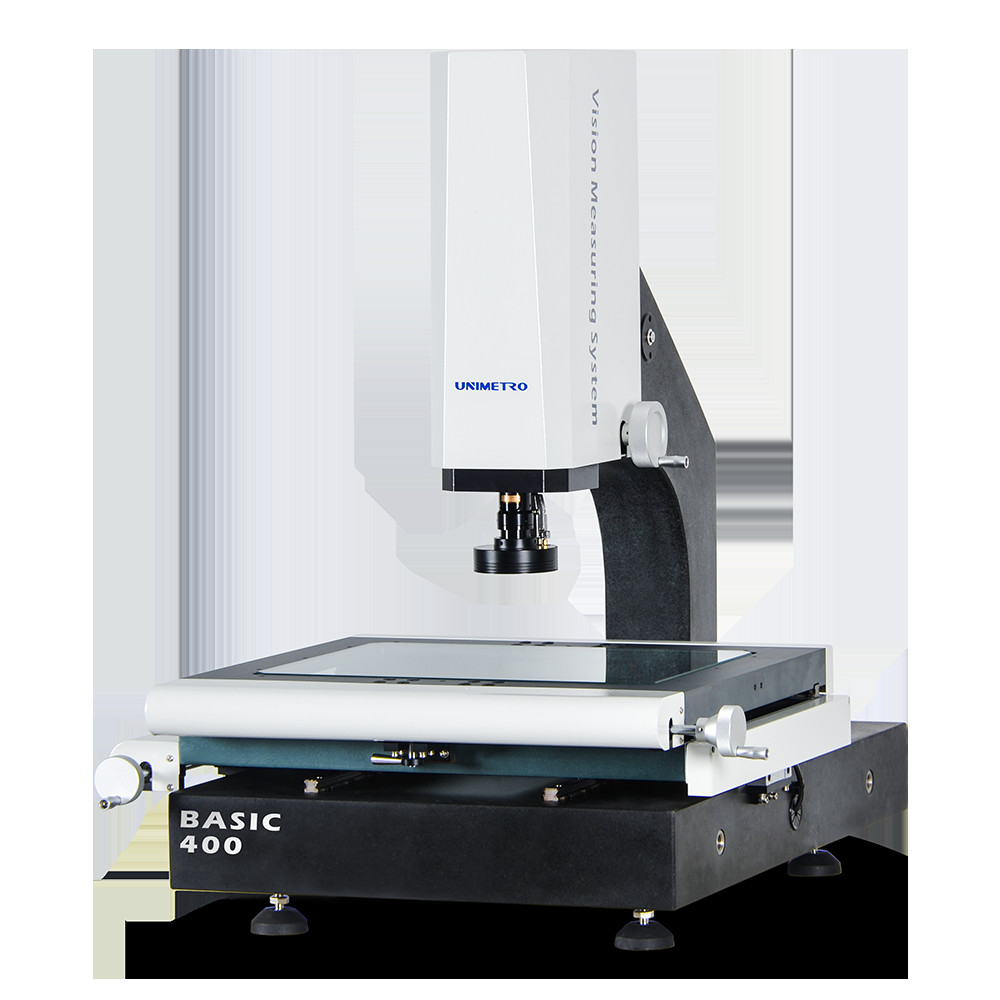

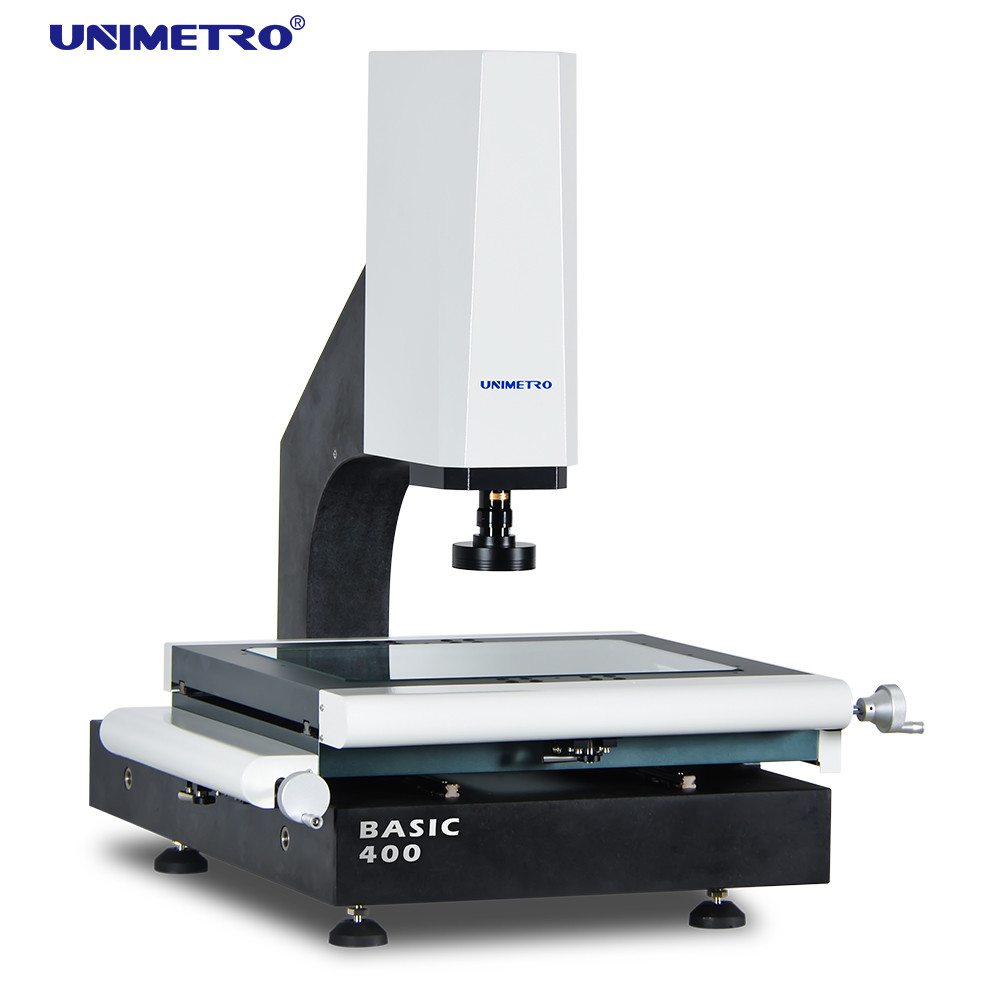

◉ Wizyjna maszyna pomiarowa serii BASIC została zaprojektowana i opracowana przez UNIMETRO i jest popularnym modelem pasującym do większości dokładnych zastosowań pomiaru wymiarów 2D i użytkowników końcowych z różnych branż, takich jak formy, elektronika, półprzewodniki, wtryskiwanie tworzyw sztucznych, produkty 3C, opieka medyczna, lotnictwo... itd. Jest to ważny instrument używany w procesie kontroli jakości produktów, zapewniający dokładność wymiarów produktów, czyni Twoje produkty bardziej konkurencyjnymi.
◉ VMM serii BASIC to najpopularniejszy model w większości fabryk produkujących dokładne części. Nadaje się do zastosowań związanych z pomiarem małych ilości próbek. Ręczne sterowanie 3 osiami, z przyjaznym dla użytkownika oprogramowaniem, pozwala operatorowi na zarządzanie pracą maszyny w bardzo krótkim czasie.

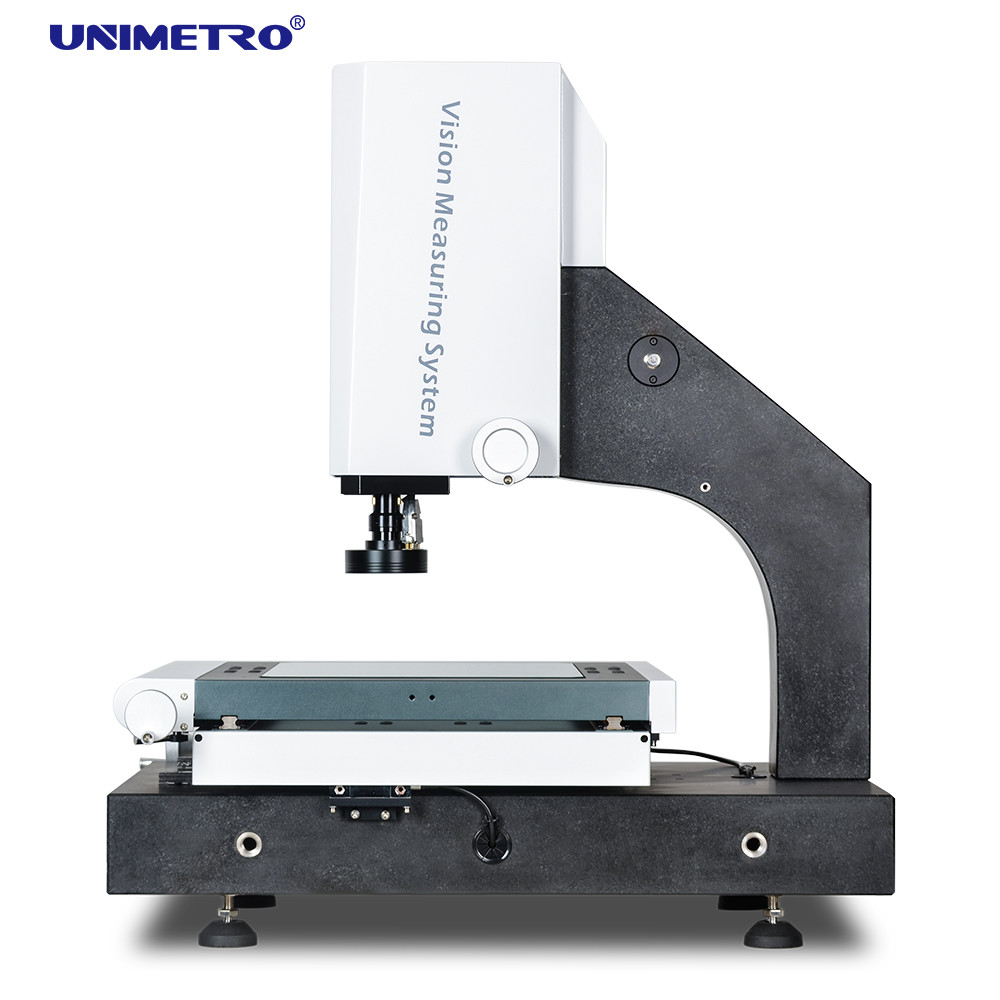

◉ Wykorzystanie granitu o wysokiej dokładności i stabilności jako podstawy i kolumny maszyny z 3-osiowym czujnikiem liniowym o wysokiej rozdzielczości 0,0005 mm
---- Zapewnij wysoką wydajność i dokładność każdej maszyny.
◉ Korzystanie z prowadnicy liniowej HIWIN i precyzyjnej szyny prowadzącej liniowej, z aluminiowym stopniem roboczym i obróbką powierzchni twardego anodowania.
---- Zapewnia wysoką dynamikę i długą żywotność maszyny.
◉ Korzystanie ze zintegrowanej skrzynki sterującej opracowanej przez UNIMETRO do skal liniowych, sterowania oświetleniem i przesyłania sygnału sondy dotykowej.
---- Zapewnij łatwe okablowanie i konserwację. Znacznie zwiększają stabilność maszyny.
◉ Programowalne konturowe światło LED o równoległej drodze światła, pozwala uniknąć zniekształceń obrazu.
---- Zapewnia dokładność pomiaru.
◉ Dzięki 8-sekcyjnej lampie pierścieniowej LED sterowanej programowo, oferuje wiele kątów świecenia i jasności.
---- Pasuje do części o innym kształcie i materiałach.
◉ Parametry oświetlenia można zapisać w programie pomiaru części, użytkownicy nie muszą ich dostosowywać podczas procesu pomiaru.
---- Przyjazne i wygodne użytkowanie.
Obszar zastosowań
◆ Przemysł form
◆Produkcja samochodów
◆Przemysł medyczny
◆Produkcja mechaniczna
◆Przemysł cyfrowy 3C
◆Produkcja PCB
Itp.
Konfiguracja sprzętu
◆ Prowadnica liniowa HIWIN
◆ Aluminiowy etap pracy i twarde anodowanie
◆ Zintegrowana główna skrzynka sterownicza
◆ 3-osiowe skale liniowe o rozdzielczości 0,5um
◆ Wielofunkcyjna grupa równoległych świateł LED
◆ Przemysłowa kamera CCD o wysokiej rozdzielczości
◆ Obiektyw zmiennoogniskowy z ręcznym wgnieceniem 0,7–4,5X i wysoką powtarzalnością
◆ Obsługa wielu akcesoriów zewnętrznych
Parametry
| Model | PODSTAWOWE 200 | PODSTAWOWE 300 | PODSTAWOWE 400 | PODSTAWOWE 500 | |
| Wymiar (mm) (dł. * szer. * wys.) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Zakres pomiarowy (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Dokładność pomiaru (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
| Powtarzalność (µm) | 2.5 | 2.5 | 2.5 | 3 | |
| Waga (kg) | 140 kg | 190 kg | 240 kg | 290 kg | |
| Obraz i pomiar | CCD | Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli | |||
| Obiektyw | Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia | ||||
| Powiększenie | 18-195X (Tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) | ||||
| Pole widzenia | 8,1 ~ 1,3 mm | ||||
| Odległość robocza | 80mm | ||||
| Rozdzielczość skali liniowej | 0,5 μm (0,1 μm dla opcji) | ||||
| Układ napędowy | Ręczne sterowanie osiami X, Y, Z | ||||
| Oświetlenie | Programowalne 4 sekcje pierścieniowe oświetlenie powierzchniowe LED, równoległe oświetlenie konturowe LED, 8 sekcji oświetlenie pierścieniowe LED, współosiowe, opcjonalnie | ||||
Przegląd oprogramowania
◉ Wprowadź plik CAD i zmierz
◉ Elastyczny program użytkownika
Informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Jeśli podasz nam rodzaj i wielkość mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługi niestandardowe? |
| A4: Bądź pewien! Możemy dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
| A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszych produktów jest bardzo stabilna i tak właśnie jest znacznie ulepszono niektóre łamliwe części. Możesz być pewien jakości naszych produktów. |
