Laserowy interferometryczny system pomiarowy charakteryzujący się precyzją 0,05 ppm i rozdzielczością 1 nm

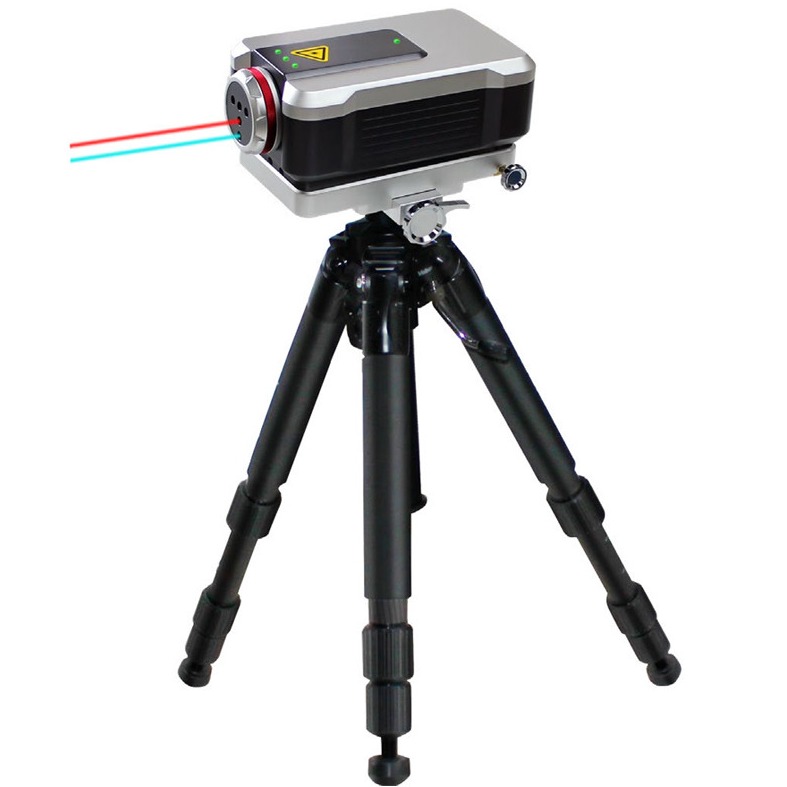

Interferometr laserowy jest uznawany za metodę pomiaru o wysokiej precyzji i wysokiej wrażliwości, która wykorzystuje długość fali światła jako kryterium, szeroko stosowaną w wysokiej klasy obszarach produkcyjnych.System interferometru laserowego SJ6000 zawiera wysokiej częstotliwości generator laserowy Helium-Neon od dostawcy z USA, wysokiej precyzji moduły kompensacji środowiskowej, zaawansowane przetwarzanie sygnałów interferencji laserowych i wysokiej wydajności system sterowania komputerowego.

Wykorzystując technologię stabilizacji częstotliwości termicznej lasera w trybie podwójnym wzdłużnym i geometryczne parametry interferencji konstrukcji ścieżki optycznej, SJ6000 zapewnia długoterminowe stabilne, wysokiej precyzji.Z różnymi modułami prismy może mierzyć liniowość, kąt, prostotę, płaskość,prostopadłość, a także analizy cech dynamicznych.

• Wysoka precyzja pomiaru:Rozstrzygnięcie do skali nanometrycznej za pomocą technologii interferometrii laserowej; Wysokiej precyzji kompensacja środowiskowa eliminuje wpływ temperatury otoczenia, ciśnienia, wilgotności,i temperatury materiału; Stabilizacja częstotliwości termicznej lasera zapewnia długoterminową stabilność częstotliwości; Oddzielona konstrukcja interferoskopu zapobiega zniekształcaniu ciepła i zapewnia stabilność ścieżki optycznej interferencji.
• Kompleksowe możliwości pomiarowe:Mierzy liniowość, kąt, prostota, prostota i inne parametry geometryczne; mierzy dokładność pozycjonowania liniowego i dokładność pozycjonowania wielokrotnego szyn przewodniczych dla narzędzi CNC,urządzenia do pomiaru współrzędnych i inne precyzyjne urządzenia do pomiaru ruchu; mierzy kąt odchylenia, kąt huśtania, prostota i prostota szyn kierowniczych; kalibruje oś obrotową maszyn narzędziowych.
• Automatyczna rekompensata:System automatycznie generuje tabele kompensacji błędów w celu kalibracji obrabiarki na podstawie ustawień użytkownika.
• Analiza dynamiczna:Pomiary dynamiczne (krywa przemieszczenia czasu, krzywa prędkości czasu, krzywa przyspieszenia czasu), pomiary amplitudy i analiza częstotliwości do badań drgań narzędzi maszynowych,charakterystyka dynamiczna śrub kulkowych, charakterystyki reakcji układów napędowych oraz charakterystyki dynamiczne szyn kierowniczych.
• Wbudowane standardy:Zawiera krajowe i międzynarodowe normy (GB, ISO, BS, ANSI, DIN, JIS);System analizuje i przetwarza dane zgodnie z odpowiednimi normami oraz generuje raporty z badań z odpowiednimi wykresami i danymi.
• Zbieranie parametrów środowiskowych:Automatycznie pozyskuje temperaturę otoczenia, temperaturę materiału, wilgotność i parametry ciśnienia atmosferycznego; Kompensacja środowiskowa może być ustawiona ręcznie lub automatycznie.
• Zarządzanie bazą danych:Centralne zarządzanie bazą danych do zapisów pomiarowych z możliwością wykonywania zapytań według typu obiektu, instytucji badawczej, numeru producenta, inspektora, przedstawionej instytucji, numeru urządzenia,data inspekcji i data wejścia w życie; Eksport danych do plików Word, Excel, AutoCAD (opcjonalnie).
• Projekt przenośny:Waga podstawowa 15 kg dla wygodnej przenośności i łatwej instalacji.
