5m odległość transmisji Sonda obrabiarki, sonda obrabiarki CNC

Opis

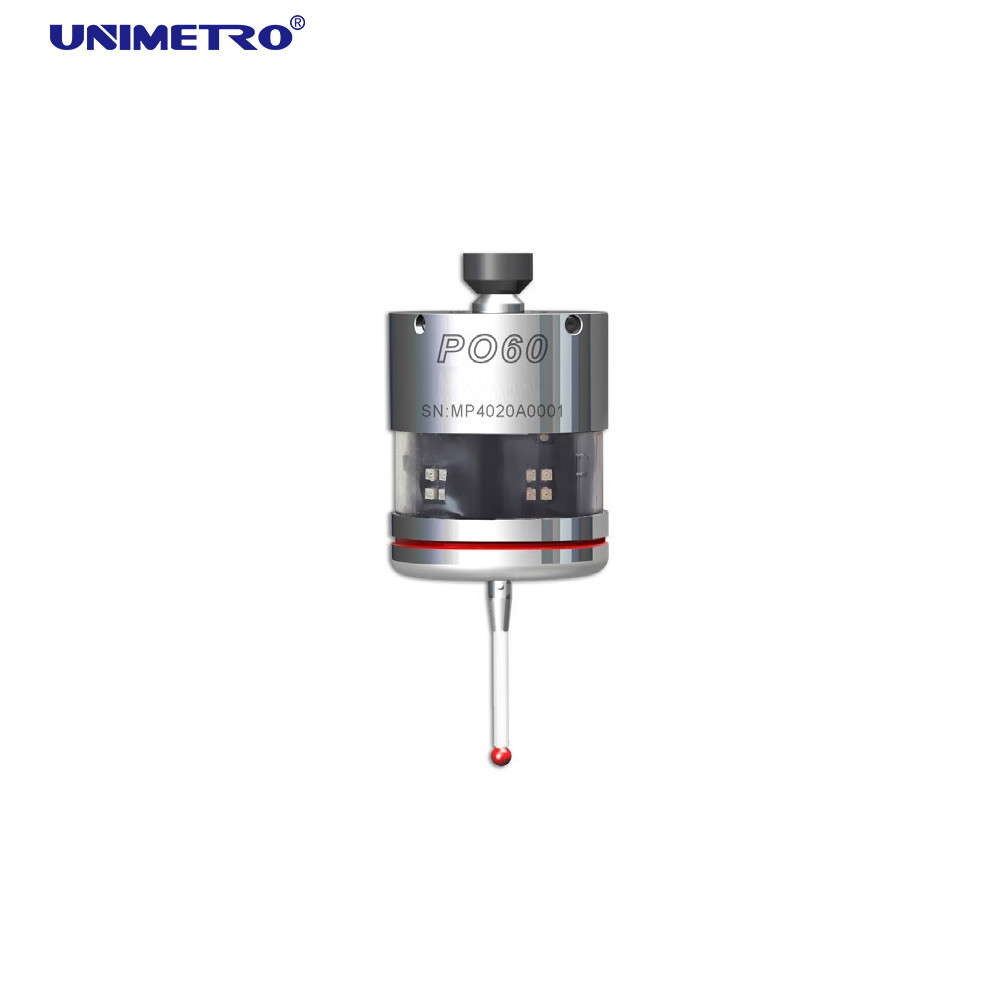

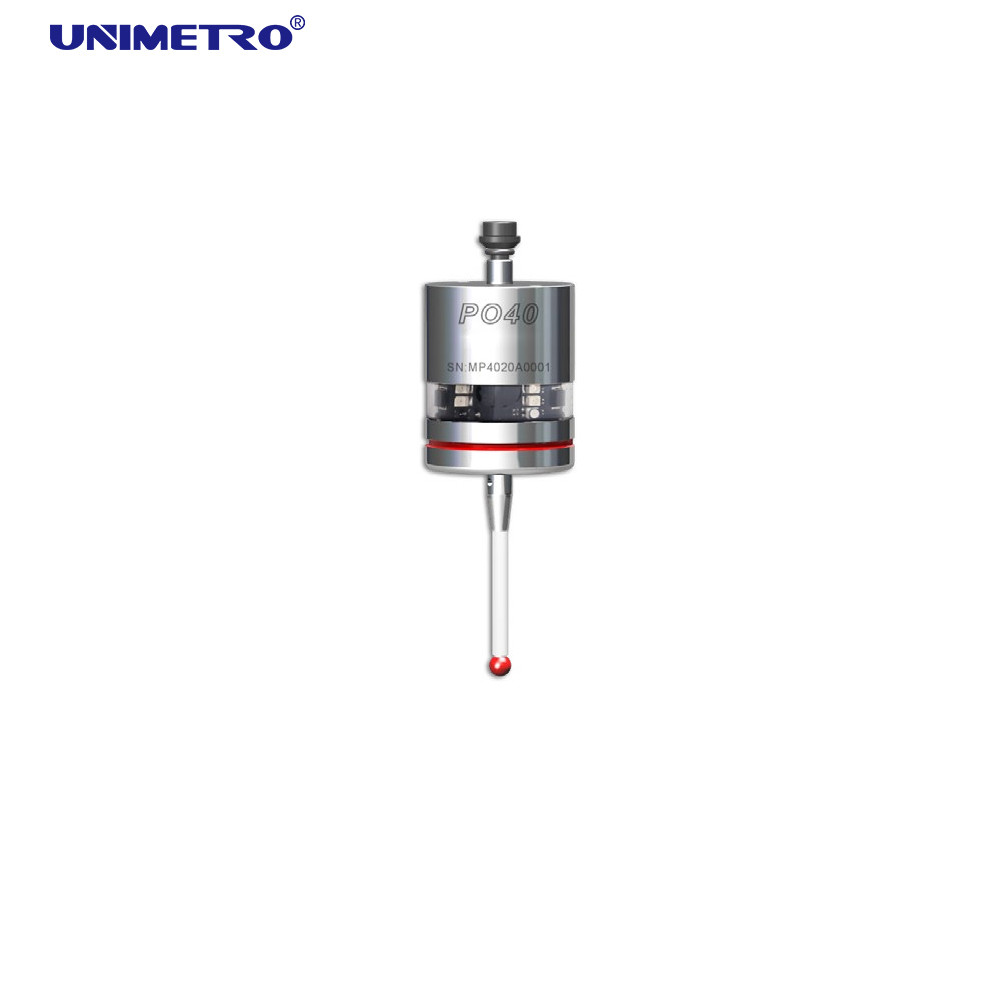

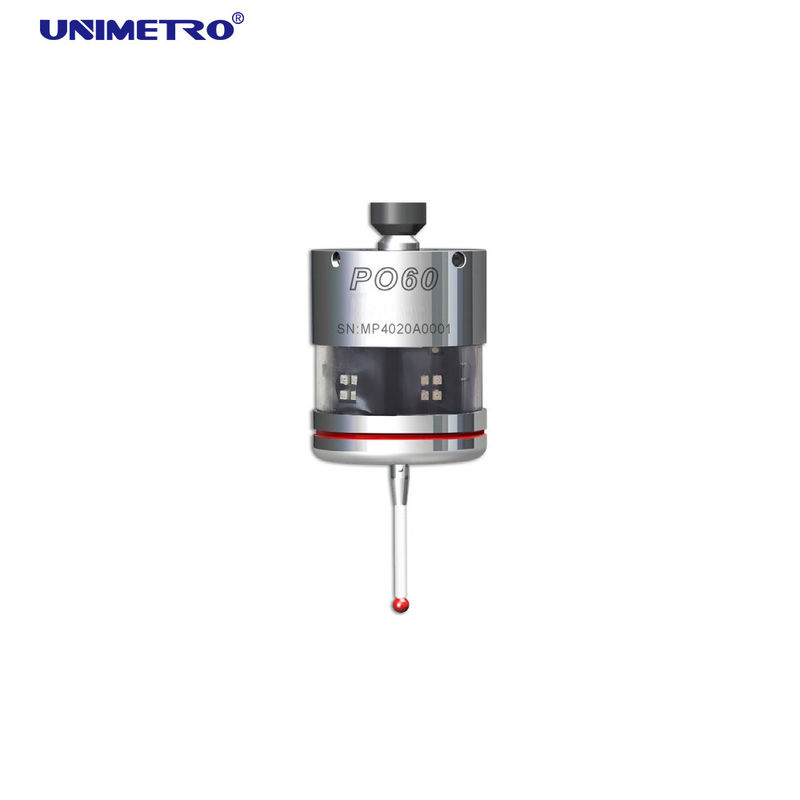

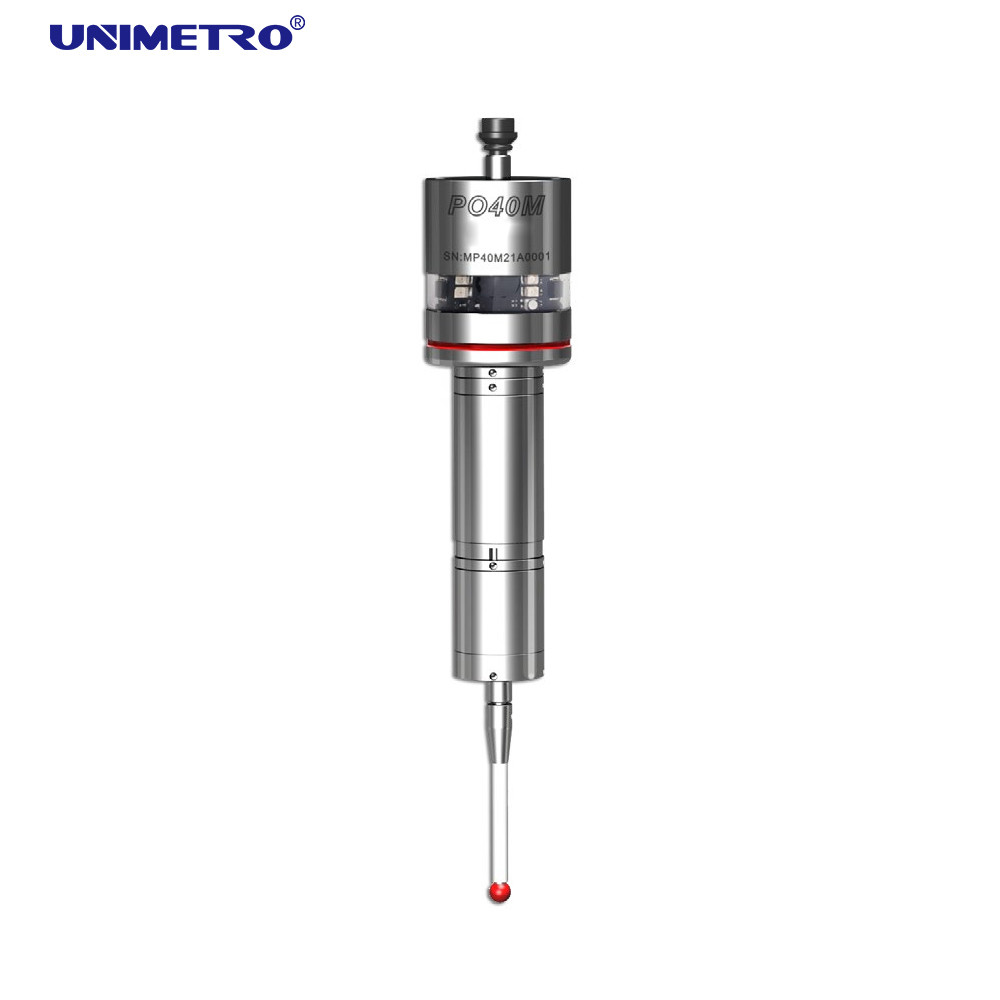

Sonda do obrabiarek serii PO wykorzystuje 3-punktową konstrukcję wyzwalacza, która jest najbardziej stabilną konstrukcją.Wewnątrz sondy znajduje się wyzwalacz.Gdy igła jest przesuwana promieniowo lub osiowo pod wpływem siły zewnętrznej, wyzwalany jest zespół wyzwalający.Następnie obwód wewnątrz sondy wysyła sygnał wyzwalający do odbiornika, a odbiornik przesyła go do obrabiarki, dzięki czemu aktualne współrzędne każdej osi obrabiarki są automatycznie rejestrowane.Na koniec wyniki pomiarów są obliczane zgodnie z zapisami współrzędnych powiązanych punktów.

Funkcje

Przed obróbką CNC automatycznie znajdź układ współrzędnych i punkt odniesienia obrabianego przedmiotu.
Podczas obróbki CNC automatycznie mierz rozmiary kluczy i powiązane współrzędne, aby określić, czy kompensacja jest wymagana, czy nie.
Po obróbce CNC automatycznie zmierz rozmiary, kształty i pozycje, aby zakwalifikować gotowy produkt.

Cechy

Wysoka powtarzalność: Powtarzalność w jedną stronę (1μm)
Długi czas czuwania: do 6 miesięcy
Dookólna konstrukcja pochłaniająca energię: dookólna konstrukcja pochłaniająca energię w zakresie 360 ​​°, która pomaga amortyzować trzpień podczas uderzenia podczas wypadku operacyjnego
Wodoodporna konstrukcja: IP67 dla sondy i odbiornika
Inteligentne wskaźniki LED: pokazują aktualny stan pracy sondy;

Parametry

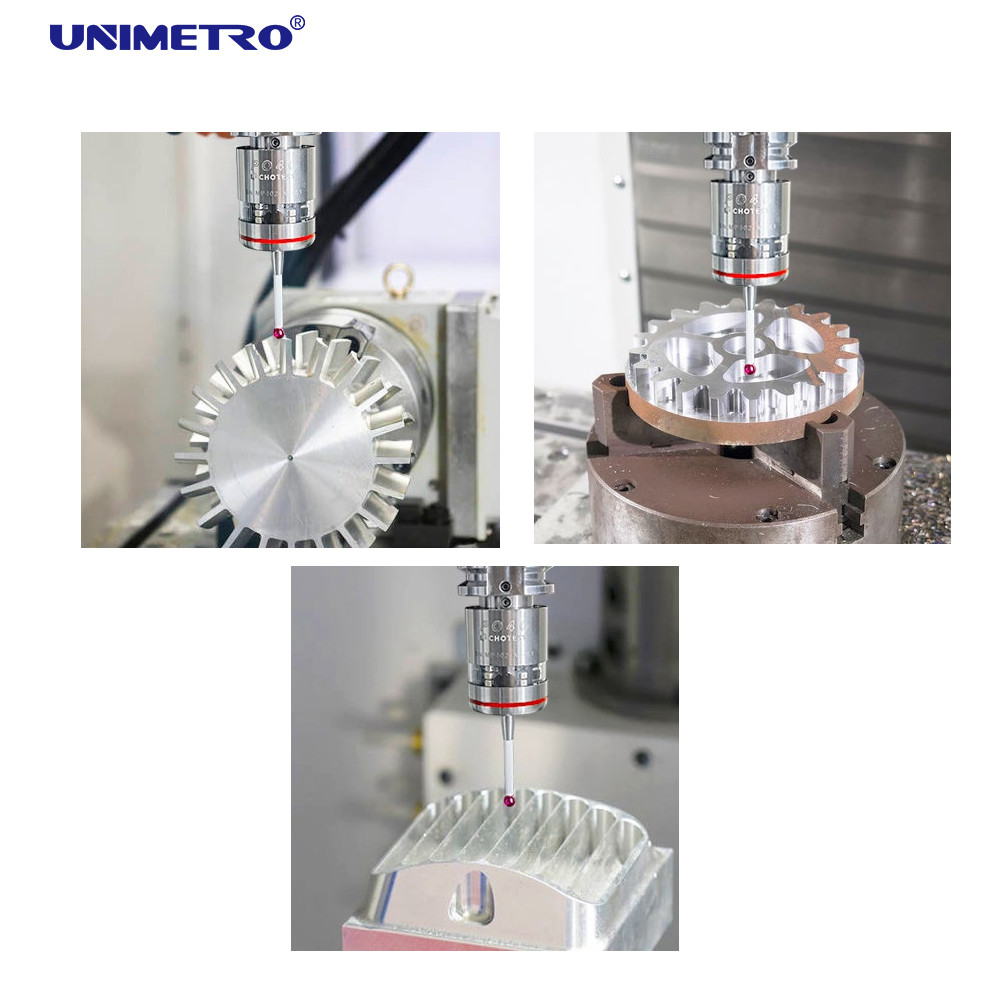

Aplikacje

Ustawienie współrzędnych: ustawić punkt odniesienia obrabianego przedmiotu, prawidłowy układ współrzędnych przedmiotu obrabianego.
Wyrównaj obrabiany przedmiot: Sprawdź, czy przedmiot obrabiany jest umieszczony dokładnie i czy przedmiot obrabiany jest zdeformowany przez siłę uchwytu mocującego.
Pomiar wymiarów: wysokość sceny, długość, średnica
Pomiar pozycji: odległość otworów, prostopadłość, kąt itp.
Pomiar zakrzywionej powierzchni: kształt ostrza, powierzchnia formy, złożony kształt
Kontrola po obróbce: znajdź nadmierną tolerancję, popraw kompensację narzędzia
Sprawdź, czy obrabiany przedmiot jest umieszczony
