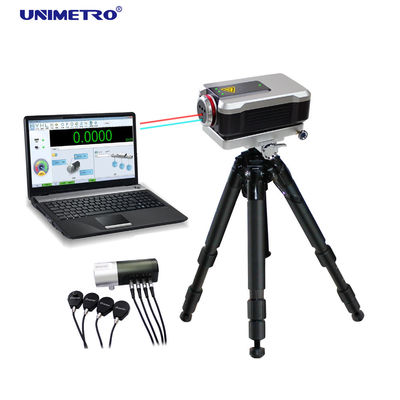

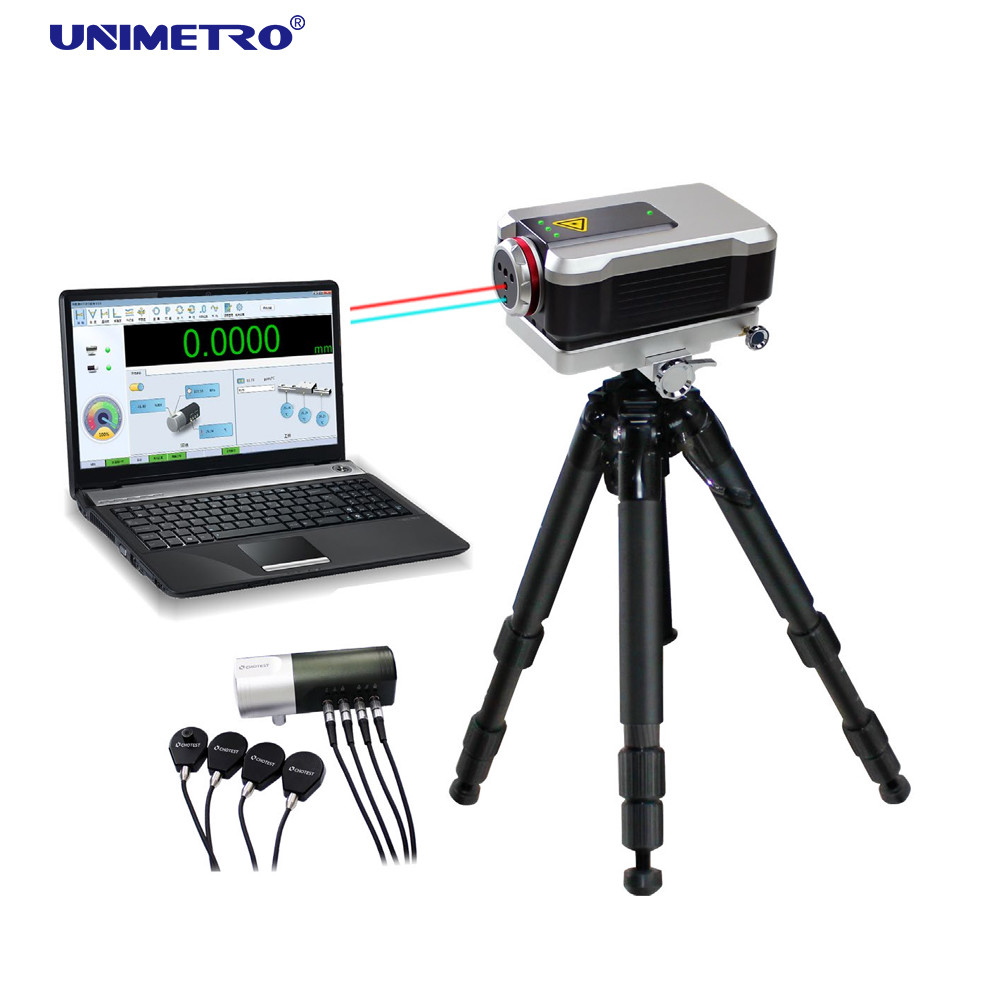

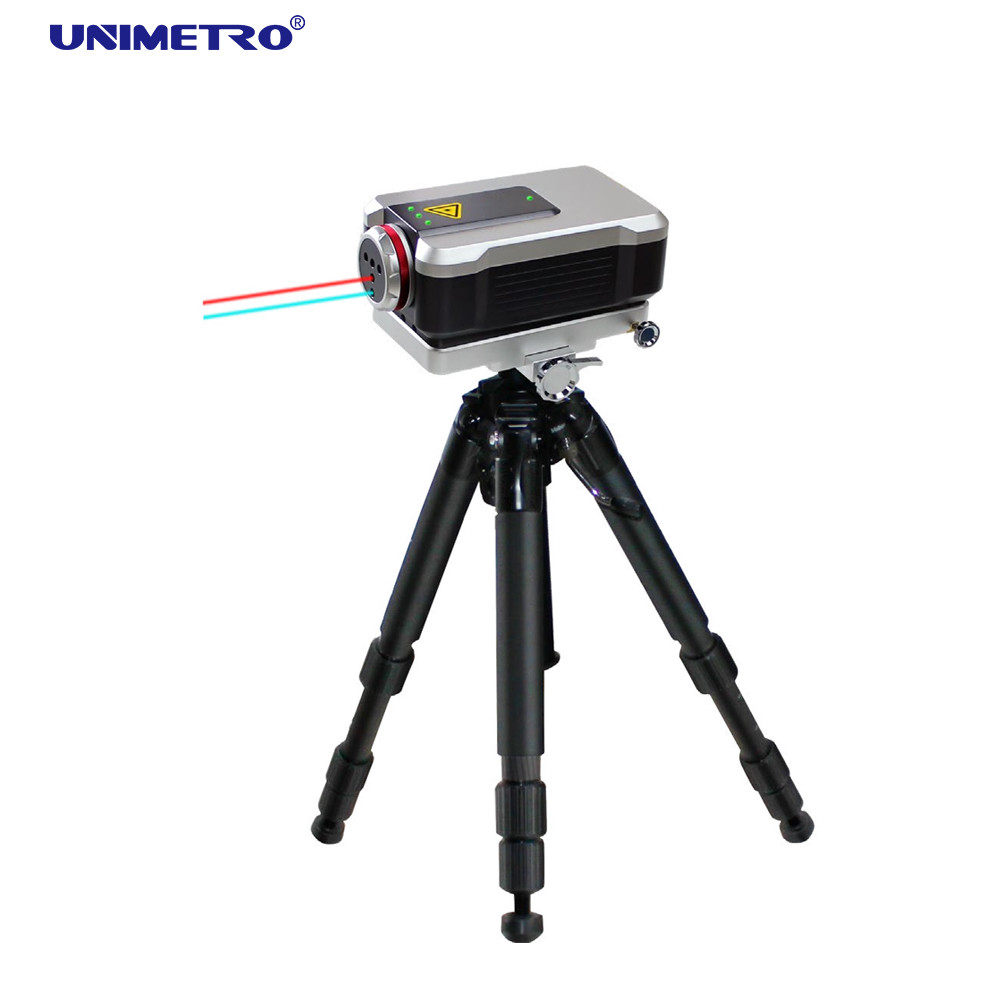

0,05 ppm Laserowy system pomiarowy interferometru Rozdzielczość 1 nm

0.05ppm Laser Interferometer Measurement System 1nm Resolution
0.05ppm Laser Interferometer Measurement System 1nm Resolution 0.05ppm Laser Interferometer Measurement System 1nm Resolution
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO/CHOTEST
Orzecznictwo: CE
Numer modelu: SJ6000
Minimalne zamówienie: 1 ZESTAW
Cena: Discussible
Szczegóły pakowania: Papierowe pudełko
Zasady płatności: T/T
Możliwość Supply: 100 zestaw miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nazwa produktu: Laserowy interferometryczny system pomiarowy SJ6000 Liniowy zakres pomiarowy: 0~80m
Rezolucja: 1nm Dokładność częstotliwości lasera: 0,05 ppm
Temperatura robocza:: (0-40)℃ Dynamiczna szybkość przechwytywania:: 50 KHz
Podkreślić:

System pomiaru interferometru laserowego 0

,

05 ppm

,

system pomiaru interferometru laserowego 1 nm

opis produktu



Opis

Interferometr laserowy jest uznawany za wysoce precyzyjną i czułą metodę pomiarową, wykorzystującą długość fali światła jako kryterium i jest szeroko stosowany w zaawansowanej produkcji.Interferometr laserowy SJ6000 nalega na generator lasera helowo-neonowego o wysokiej częstotliwości od dostawcy z USA, precyzyjne moduły kompensacji środowiskowej, precyzyjny system przetwarzania sygnału zakłóceń laserowych, wysokowydajny komputerowy system sterowania.Dzięki zastosowaniu technologii stabilizacji częstotliwości termicznej laserowego trybu podwójnego wzdłużnego i konstrukcji ścieżki optycznej interferencji parametrów geometrycznych, SJ6000 może szybko (około 6 minut) generować stabilny i precyzyjny (0,05 ppm) laser, który ma potężne działanie przeciwzakłóceniowe .Dzięki różnym modułom pryzmatycznym może mierzyć liniowość, kąt, prostoliniowość, płaskość i prostopadłość, a ponadto może analizować charakterystyki dynamiczne.SJ6000 ma wiele zalet, takich jak wysoka precyzja, duża prędkość, wysoka rozdzielczość, duży zasięg.

Funkcje

1. Wysoka precyzja pomiaru: Rozdzielczość do nanoskali w oparciu o technologię interferometrii laserowej; Dzięki precyzyjnej jednostce kompensacji środowiskowej eliminuje się wpływ temperatury otoczenia, ciśnienia, wilgotności i temperatury materiału na wynik pomiaru; Może zapewnić długotrwałą termiczna stabilność częstotliwości lasera za pomocą laserowego systemu kontroli stabilizacji częstotliwości termicznej; Konstrukcja oddzielająca interferoskop od hosta pozwala uniknąć zniekształceń cieplnych interferoskopu, co zapewnia stabilność interferencyjnej ścieżki optycznej.
2. Może mierzyć liniowość, kąt, prostoliniowość, prostopadłość i inne parametry geometryczne; Może mierzyć dokładność pozycjonowania liniowego i powtarzalną dokładność pozycjonowania szyn prowadzących do obrabiarek CNC, współrzędnościowych maszyn pomiarowych i innych precyzyjnych urządzeń ruchu; Może mierzyć skok kąt, kąt wychylenia, prostopadłość i prostoliniowość prowadnic, dodatkowo może kalibrować osie obrotowe obrabiarek.
3. Zgodnie z ustawieniami kompensacji przez użytkownika, system automatycznie generuje tabelę kompensacji błędów do kalibracji obrabiarek.
4. Dzięki funkcjom pomiarów dynamicznych (krzywa przemieszczenia w czasie, krzywa prędkości w czasie, krzywa przyspieszenia w czasie), pomiaru amplitudy i analizy częstotliwości, może analizować test drgań obrabiarki, charakterystykę dynamiczną śruby kulowej, charakterystykę odpowiedzi układu napędowego , dynamiczna charakterystyka szyny prowadzącej i tak dalej.
5. Wbudowane standardy krajowe i międzynarodowe, takie jak GB, ISO, BS, ANSI, DIN, JIS i tak dalej.System analizuje i przetwarza dane zgodnie z odpowiednią normą, ostatecznie generuje raporty z testów, w tym odpowiednie wykresy rzeźbienia i dane.
6. Potrafi automatycznie uzyskiwać parametry temperatury otoczenia, temperatury materiału, wilgotności otoczenia i ciśnienia atmosferycznego.Może ustawić kompensację środowiskową ręcznie lub automatycznie przez system.
7. Dzięki scentralizowanemu zarządzaniu bazą danych dla zapisów pomiarowych, użytkownik może wyszukiwać i zarządzać zapisami pomiarowymi zgodnie z typem obiektu, instytucją badawczą, numerem produkcyjnym, inspektorem, przesłaną instytucją, numerem sprzętu, datą kontroli i datą wejścia w życie; Może eksportować dane do programu Word , Excel, AutoCAD (opcjonalnie).
8. Łatwy w instalacji: podstawowa waga 15 kg, wygodna i przenośna.

Parametry

Parametry systemu

Czujniki środowiskowe

1. Metoda pomiaru: pojedyncza częstotliwość

1. Czujnik temperatury atmosferycznej: ±0,1 ℃ (0-40) ℃, rozdzielczość: 0,01 ℃

2. Dokładność częstotliwości lasera: 0,05 ppm

2. Czujnik temperatury materiału: ±0,1 ℃ (0-40) ℃, rozdzielczość: 0,01 ℃

3. Dynamiczna szybkość przechwytywania: 50 kHz

3. Czujnik wilgotności atmosferycznej: ±5% (0-95%)

4. Czas nagrzewania: ok. 6 min

4. Czujnik ciśnienia atmosferycznego: ±0,1 kPa (65～115) kPa

5. Temperatura robocza: (0-40) ℃



6. Temperatura otoczenia: (0-40) ℃, wilgotność: 0-95%



7. Temperatura przechowywania: -20 ℃ -70 ℃


Pomiar liniowy

Pomiar kąta

1. Zakres pomiarowy: (0-80)m

1. Zasięg osiowy: (0-15)m

2. Dokładność pomiaru: 0,5 ppm (0-40) ℃

2. Zakres pomiarowy: ±10°

3. Rozdzielczość pomiaru: 1 nm

3. Dokładność: ±(0,02%R+0,1+0,24M)″ (R oznacza wartość, jednostka: ″;M to mierzona długość w m)

4. Maksymalna prędkość pomiaru: 4m/s

4. Rozdzielczość pomiaru: 0,1″
Pomiar płaskości:



1. Zasięg osiowy: (0-15) m



2. Zakres pomiaru płaskości: ±1,5 mm



3. Dokładność: ±(0,2% R + 0,02 M2) μm (R oznacza wartość w μm; M to mierzona długość w m)



4. Rozmiar podłoża: regulacja 180 mm, regulacja 360 mm



5. Rozdzielczość pomiaru: 0,1 μm


Pomiar prostoliniowości:

Przedmiot

Zakres osi

Skala

Dokładność

Rezolucja

Krótka prostoliniowość

(0,1-4)m

±3,0 mm

±(0,5+0,25%R+0,15M2)μm

0,01μm

Długa prostoliniowość

(1-20)m

±3,0 mm

±(5,0+2,5%R+0,015M2)μm

0,01μm

Uwaga: R wskazuje wartość w μm;M to długość mierzona w metrach
Pomiar prostopadłości

Przedmiot

Zakres osi

Skala

Dokładność

Rezolucja

Krótka prostoliniowość

(0,1-3)m

±3,0 mm

±(2,5+0,25%R+0,8M)μm/m

0,01μm

Długa prostoliniowość

(1-15)m

±3,0 mm

±(2,5+2,5%R+0,08M)μm/m

0,01μm

Uwaga: R wskazuje wartość w μm;M to długość mierzona w metrach
