OEM ODM Gantry Type CNC Maszyna do pomiaru wideo do testowania dużych przedmiotów obrabianych

Podstawowe informacje
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE,ISO
Numer modelu: ON
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana skrzynka + opakowanie próżniowe
Czas dostawy: 20 dni
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 20 zestawów miesięcznie
Szczegóły informacji
Model: ON Nazwa produktu: Maszyna do pomiaru wideo CNC typu Gantry do testowania dużych przedmiotów obrabianych
Powtarzalność: 2,5um Precyzja: 2,5+L/200um
Rozdzielczość skali liniowej: 0,1um Tryb pomiaru: Całkowicie automatyczny
Wspierać się: OEM, ODM, dostosuj Sceneria aplikacji: Laboratorium/Przemysłowe
Gwarancja: 12 miesięcy akcesoria opcjonalne: Sonda Renishaw/Sonda laserowa itp.
High Light:

Maszyna do pomiaru wideo typu Gantry

,

maszyna do pomiaru wideo 2

,

5um


opis produktu

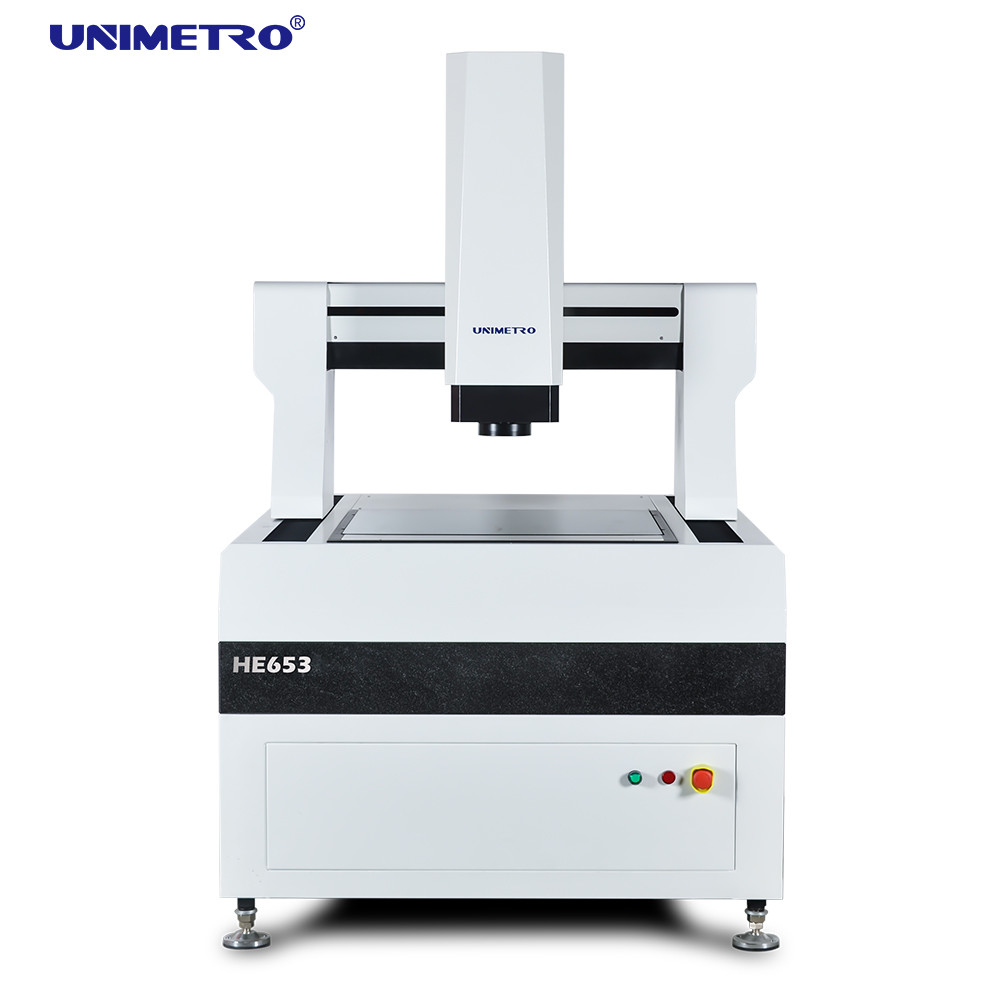

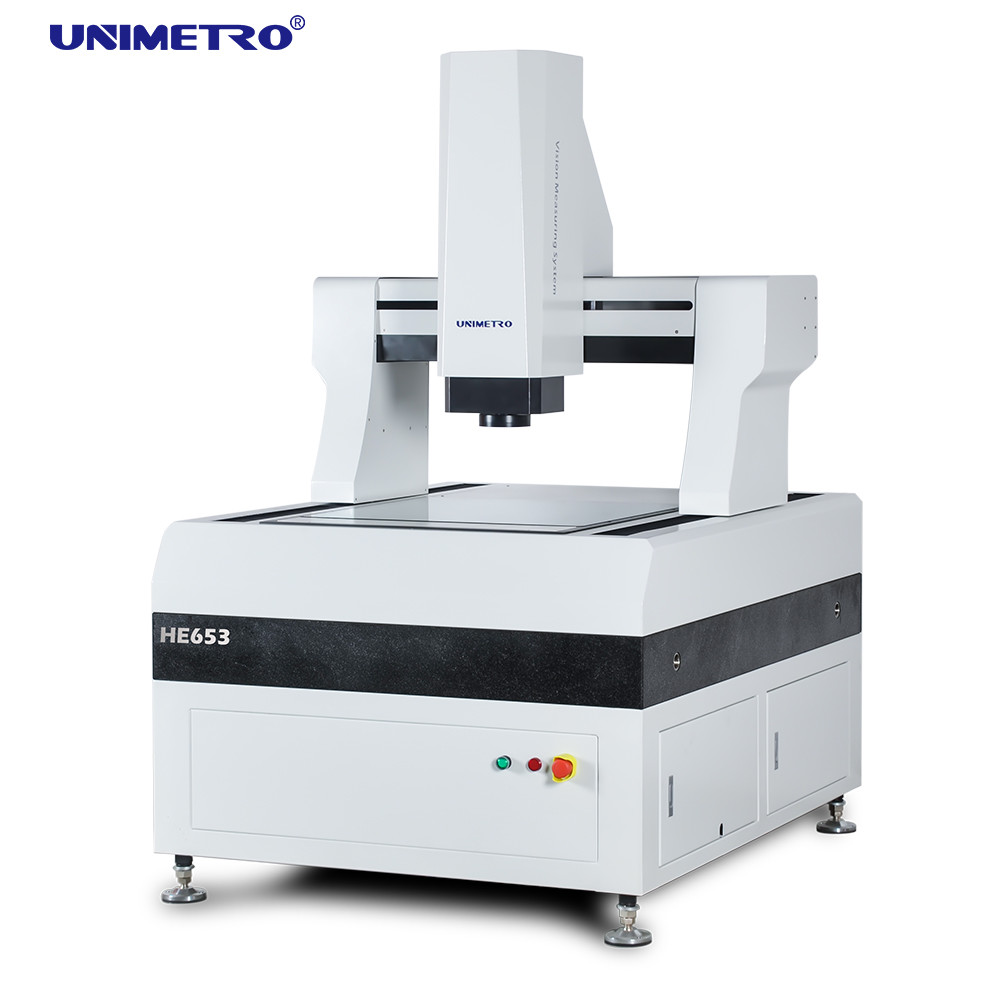

Maszyna do pomiaru wideo CNC typu Gantry do testowania dużych przedmiotów obrabianych



Przegląd produktów



Seria HE wysokowydajnych automatycznych systemów wizyjnych typu gantry jest specjalnie zaprojektowana do pomiarów o wysokiej precyzji i na dużą skalę.Przyjmuje całkowicie zamkniętą mobilną konstrukcję mostu, aby utrzymać stałe prace pomiarowe.Organicznie łączy wysoką precyzję i wysoką wydajność, aby skutecznie wykrywać parametry geometryczne różnych produktów.Obecnie jest stosowany głównie w płytce drukowanej, laminacie miedzianym, szkle płaskim, module ciekłokrystalicznym, formie nożowej, materiale izolacyjnym, blachach precyzyjnych i innych.

OEM ODM Gantry Type CNC Maszyna do pomiaru wideo do testowania dużych przedmiotów obrabianych 0





Parametry

Model

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

Podróż X, Y (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Podróż w osi Z (mm)

200 (można podnieść zgodnie z wymaganiami klientów)

Ładowność

około.35 kg

Wymiar (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Waga (kg)

1500

1800

2900

3200

4400

4800

Rezolucja

0.5μm (0,1um dla opcji)

Aparat fotograficzny

Aparat cyfrowy 2M HD GIGA

Szkła powiększające

profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zoom: 1~10X

Powiększenie wideo

18~195X (w zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych)

FOV

8,1 ~ 1,3 mm (zgodnie z różnymi schematami dopasowania kamery i obiektywu pole widzenia zmieni się odpowiednio, a rzeczywiste pole widzenia zależy od zmierzonych danych)

Precyzja*

≤ (3+L/200)μm

Oświetlenie

Programowalne 5-pierścieniowe 8 sekcji podświetlenia powierzchni LED (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe dla opcji)





Cechy

Konstrukcja o wysokiej sztywności:


1) Przyjęta jest cała konstrukcja mostu ruchomego z zamkniętą ramą, przedmiot pomiarowy jest zamocowany, nośność jest duża, a wydajność ruchu jest dobra.
2) Wprowadź technologię analizy elementów skończonych do konstrukcji mechanicznej, aby zapewnić wysoką sztywność i precyzyjną strukturę mechaniczną.
3) Baza granitowa klasy 000, wysoka wytrzymałość, odporność na korozję i dobra stabilność.
4) Stół roboczy do obróbki powierzchni tlenku glinu, szybka i elastyczna kontrola działania, trwała i piękna.


Konfiguracja o wysokiej precyzji:

1) Linijka z otwartą kratką RENISHAW, rozdzielczość 0,5um, wysoka precyzja i dobra stabilność.
2) Precyzyjna liniowa szyna prowadząca, śruba kulowa szlifierki i serwomotor AC zapewniają stabilność dokładności pozycjonowania systemu maszyny.
3) Kolorowa kamera cyfrowa Giga o wysokiej rozdzielczości 2M pikseli spełnia wymagania wyraźnej obserwacji i stabilnego pomiaru.
4) 6,5x soczewka optyczna o wysokiej rozdzielczości, dokładny automatyczny zoom, szybka kalibracja pikseli.
5) Programowalne 5-pierścieniowe 8-strefowe źródło światła powierzchniowego LED, równoległy system oświetlenia konturowego LED, inteligentna regulacja jasności 256 poziomów.
6) Pełna oś sterowania CNC, napęd serwomotoru AC z pełną pętlą zamkniętą.


Opcjonalny multisensor do pomiarów 3D:

Duży wizyjny przyrząd pomiarowy z serii HE może być wyposażony w różne czujniki 3d do kompleksowego pomiaru kompozytów 2D/3D.Może być również wyposażony w czujniki bezdotykowe, takie jak sonda i laser.Obsługuje również pełną serię uchwytów sondy RENSHAW, dzięki czemu użytkownicy mogą przeprowadzić automatyczną transformację pomiarów w pełnej skali na jednym urządzeniu, co znacznie poprawia wydajność.
