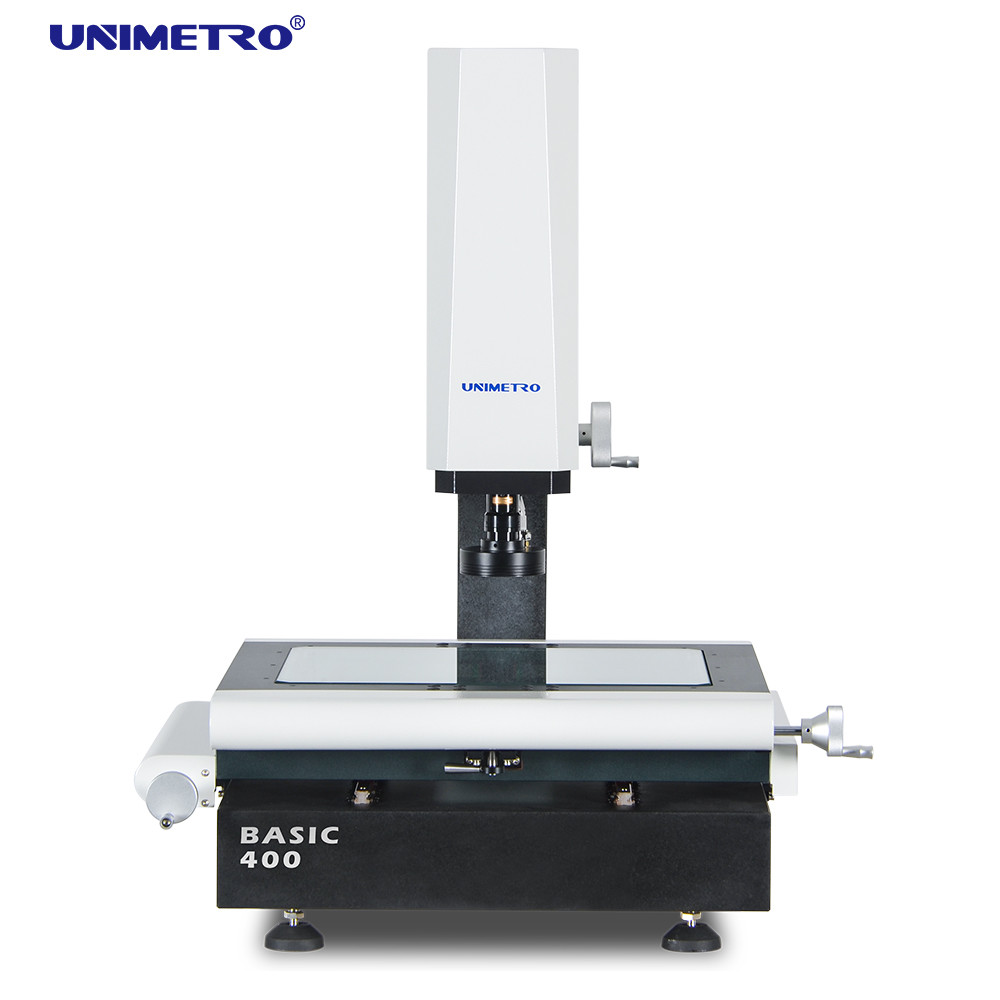

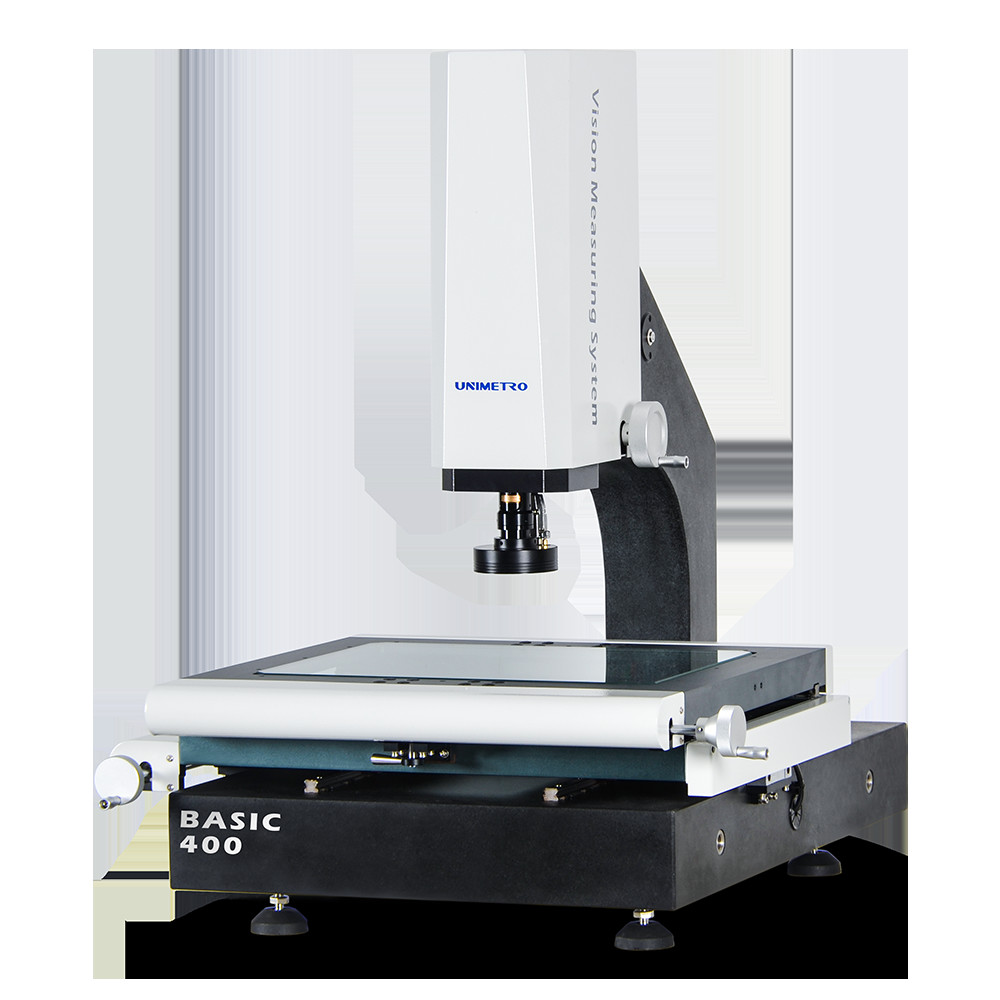

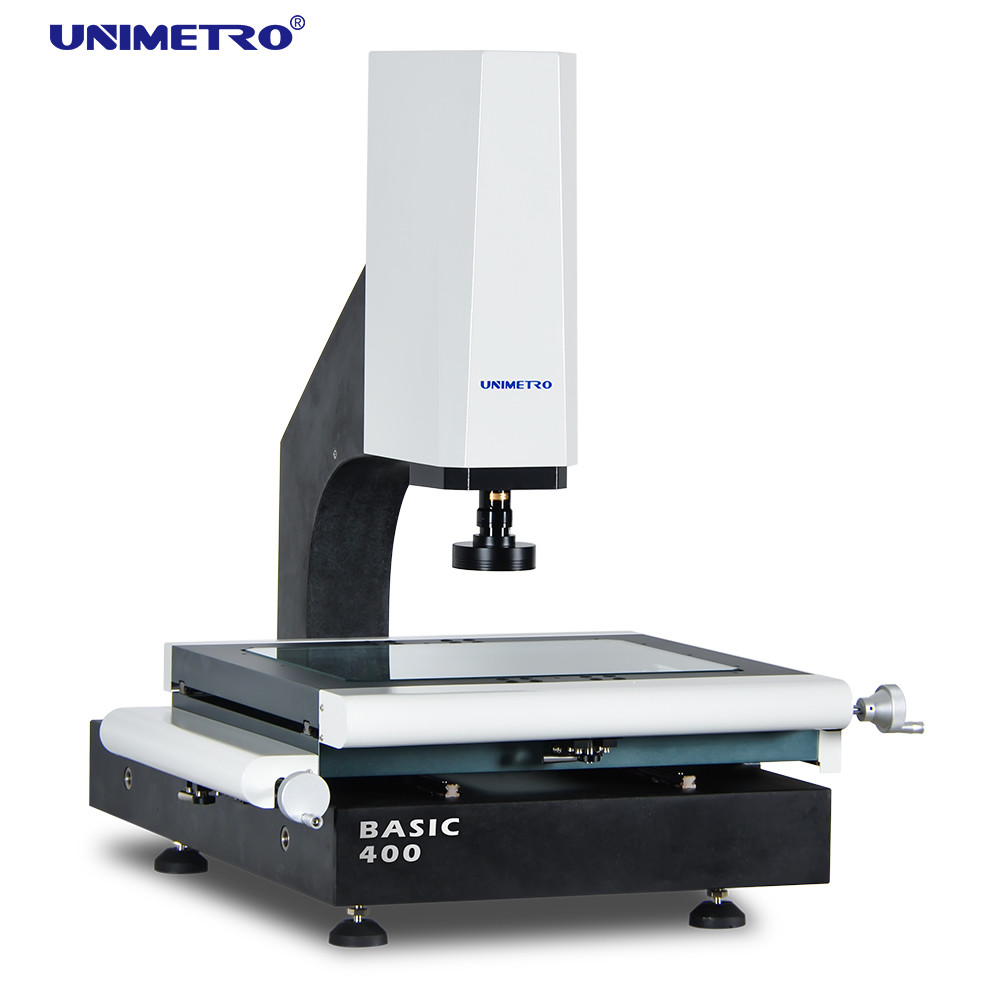

Dobrej jakości optyczne urządzenie pomiarowe, wizyjna maszyna pomiarowa VMM
Nasza ręczna wizyjna maszyna pomiarowa może być obsługiwana jak pokazano na poniższym filmie:
◉ Granitowa podstawa i kolumna, doskonała stabilność;
◉ Aluminiowy stół roboczy, sprawia, że sterowanie ruchem jest szybkie i elastyczne;
◉ Zastosowanie prowadnicy liniowej HIWIN i precyzyjnej szyny prowadzącej, z aluminiowym stołem roboczym i twardą obróbką anodowania, zapewnia wysoką wydajność dynamiczną i długi cykl życia maszyny.
◉ Zintegrowany system sterowania, wbudowany w sterowanie ruchem i całe sterowanie sygnałami, takie jak oświetlenie i odczyt skali liniowej, zapewnia niezwykłą stabilność działania maszyny.
◉ 3 osie, rozdzielczość 0,5 um, skale liniowe
◉ Wysokowydajna funkcja automatycznego ustawiania ostrości
◉ Kompatybilny z sondą dotykową Renishaw
◉ Aluminiowy stół roboczy i twarde anodowanie
◉ 3 pierścienie, 8 sekcji, oświetlenie pierścieniowe LED, sterowanie oprogramowaniem i programowalne
◉ Równoległa ścieżka światła, oświetlenie konturowe LED, sterowanie oprogramowaniem i programowalne
◉ Kamera cyfrowa HD o rozdzielczości 1,2 M pikseli
◉ Zintegrowana centrala sterowania
◉ Sterowanie osią Z z napędem silnikowym
◉ Prowadnica liniowa HIWIN
◉ Ze wskaźnikami laserowymi do pozycjonowania i ustawiania ostrości

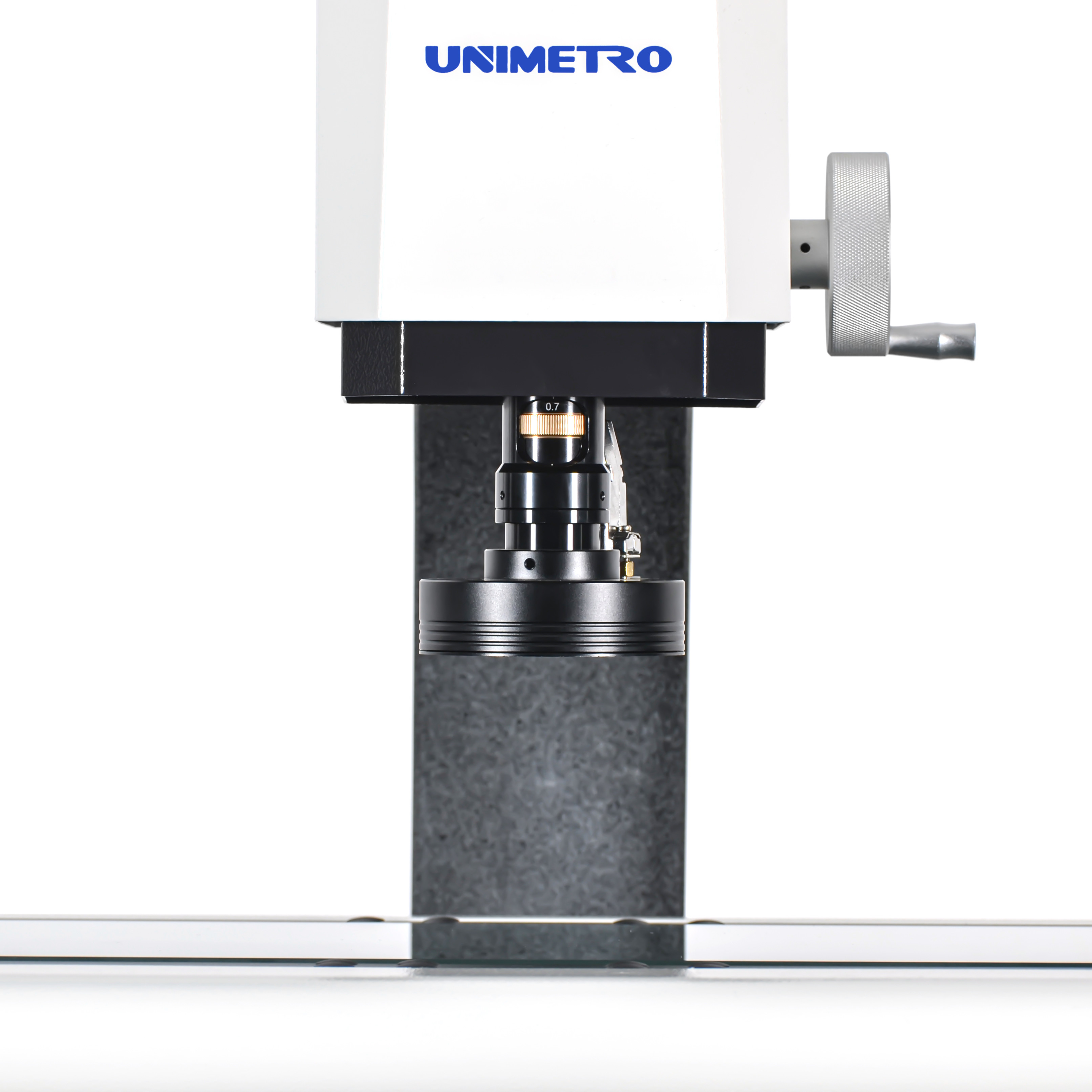

◉ Obiektyw zoom z ząbkowanym zoomem 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia
CECHY
Nasza ręczna wizyjna maszyna pomiarowamoże realizować funkcję 3D poprzez dodanie sondy.
◉ Łatwa kalibracja
◉ Wielokątne dotykanie
◉ Szybkie ustawianie układu współrzędnych
◉ Kompatybilny z pełną linią rysików Renishaw
◉ Obsługa modułu CAD (opcjonalnie)
◉ Wyjście rysunku 3D
◉ Kompatybilny z sondą gwiazdową
◉ Pomiar wymiarów 3D
◉ Połączenie obrazu i pomiaru sondą dotykową
◉ Obsługa uchwytu sondy (opcjonalnie)
Parametry
| Model |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Wymiary (mm) (D*S*W) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Zakres pomiarowy (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Dokładność pomiaru (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Powtarzalność (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Waga (kg) |
140kg |
190kg |
240kg |
290kg |
| Obraz i pomiar |
CCD |
Kamera cyfrowa HD o rozdzielczości 1,2 M pikseli |
| Obiektyw |
Obiektyw zoom z ząbkowanym zoomem 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia |
| Powiększenie |
18-195X (tylko w celach informacyjnych. Z różnymi kamerami i obiektywami powiększenie będzie inne.) |
| Pole widzenia |
8.1~1.3mm |
| Odległość robocza |
80mm |
| Rozdzielczość skali liniowej |
0,5 μm (0,1 μm jako opcja) |
| System napędowy |
Sterowanie ręczne osiami X, Y, Z |
| Oświetlenie |
Programowalne 4 sekcje, oświetlenie powierzchni pierścieniowej LED, równoległe oświetlenie konturowe LED, 8 sekcji, oświetlenie pierścieniowe LED, współosiowe, jako opcja |
L to długość pomiaru (mm), dokładność mechaniczna osi Z i dokładność ustawiania ostrości są związane z powierzchnią przedmiotu obrabianego. **Powiększenie jest wartością przybliżoną, jest związane z wymiarem monitora i rozdzielczością.
Pole widzenia (mm) = (przekątna*pozioma*pionowa)
Obiektyw 0,5X lub 2X jest opcjonalnie dostępny i realizuje powiększenie obrazu: 13X~86X lub 52X~344X.
Funkcje oprogramowania
Naszaręczna wizyjna maszyna pomiarowaużywa potężnego oprogramowania funkcyjnego.
OPROGRAMOWANIE DO POMIARÓW WIZYJNYCH INSPECT 3D
Oprogramowanie UNIMETRO INSPECT3D ma przyjazny dla użytkownika interfejs, jest łatwe do nauczenia,
potężna funkcja, pozwala użytkownikom na szybkie i precyzyjne pomiary.
Oprogramowanie oferuje pełny interfejs użytkownika w języku angielskim, a także umożliwia rozwój nowego języka
◉ Wprowadzanie pliku CAD i pomiar
◉ Układ części i pomiar makro
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga w szybkim lokalizowaniu
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja wyjścia danych graficznych
◉ Elastyczny program użytkownika
◉ Tworzenie elementów odniesienia
◉ Potężna funkcja wykrywania krawędzi
◉ Obsługa wielu akcesoriów zewnętrznych
◉ Automatyczne obliczanie tolerancji geometrycznej elementów
◉ Szybki i wygodny pomiar skomplikowanej produkcji
Informacje o firmie
Nasz Klient i Agent
| FAQ |
| P1: Czy jesteś fabryką czy firmą handlową? |
| A1: Jesteśmy fabryką i udzielamy najszybszej odpowiedzi w ciągu 24 godzin. |
| P2: Czym głównie zajmuje się Twoja firma? |
| A2: Zajmujemy się głównie produkcją wizyjnych maszyn pomiarowych, współrzędnościowych maszyn pomiarowych, mocowań CMM&VMM itp. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Wystarczy, że powiesz nam o rodzaju i rozmiarze produktu do zmierzenia, a nasz profesjonalny zespół doradzi Ci instrument pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz spersonalizowane usługi? |
| A4: Oczywiście! Możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest okres gwarancji? |
A5: Okres gwarancji na nasz produkt wynosi 1 rok. Jakość naszego produktu jest bardzo stabilna i mamy
improved dużo na niektórych łatwo psujących się częściach. Możesz być pewien jakości naszego produktu. |
