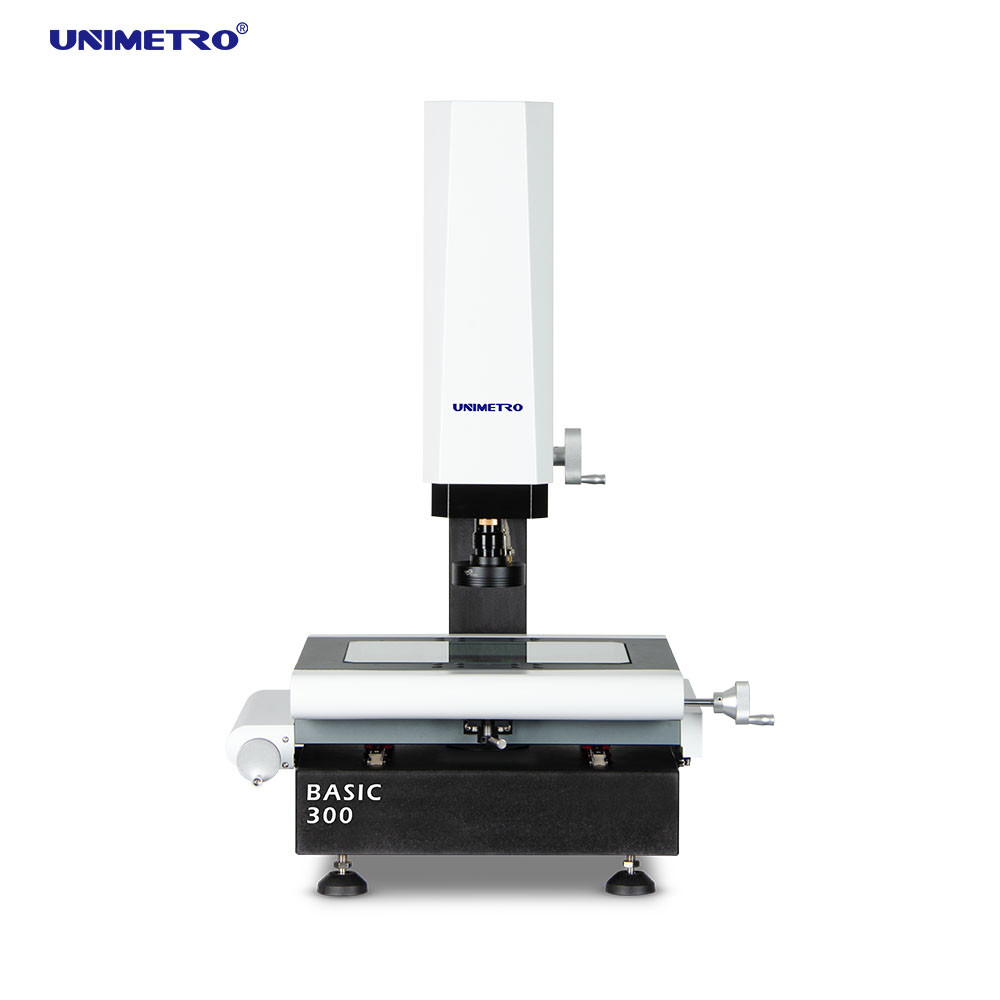

3-osiowa pełna ręczna maszyna do pomiaru wzroku do kontroli małych partii

Podstawowe informacje
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE,ISO
Numer modelu: Podstawowy
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana skrzynka + opakowanie próżniowe
Czas dostawy: 7 dni
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 80 zestawów miesięcznie
Szczegóły informacji
Model: Podstawowy Nazwa produktu: W pełni ręczne wizyjne systemy pomiarowe do kontroli małych partii
Powtarzalność: 2,5um Precyzja: 2,5+L/100um
Rozdzielczość skali liniowej: 0,5um Tryb pomiaru: Pełna instrukcja
Wspierać się: OEM, ODM, dostosuj Aplikacja: Metal, plastik wtryskowy, sprzęt, części do telefonów komórkowych itp.
High Light:

Pełna ręczna maszyna do pomiaru wizyjnego

,

3-osiowa maszyna do pomiaru wizyjnego

,

maszyna do pomiaru wizyjnego OEM


opis produktu

Pełne ręczne wizyjne systemy pomiarowe do kontroli małych partii​





OPISUJĄC

Visual Measurement Machine


Maszyna do pomiaru wizyjnego serii BASIC została zaprojektowana i opracowana przez UNIMETRO, co jest najpopularniejszym modelem dla większości fabryk produkujących dokładne części.Nadaje się do aplikacji pomiarowych małych ilości próbek.Sterowanie ręczne w 3 osiach, z przyjaznym dla użytkownika oprogramowaniem, pozwala operatorowi zarządzać użytkowaniem maszyny w bardzo krótkim czasie.





Parametry

Model PODSTAWOWE 200 PODSTAWOWE 300 PODSTAWOWY 400 PODSTAWOWE 500
Wymiar (mm) (L * W * H) 550*540*930 600*740*980 700*840*980 800*940*980
Zakres pomiarowy (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Dokładność pomiaru (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Powtarzalność (μm) 2,5 2,5 2,5 3
waga (kg) 140kg 190kg 240kg 290kg
Obraz i pomiar CCD Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
Obiektyw Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7-4,5x z czujnikiem sprzężenia zwrotnego sygnału powiększenia
Powiększenie 18-195X (Tylko w celach informacyjnych. Z innym aparatem i obiektywem powiększenie będzie inne.)
Pole widzenia 8,1 ~ 1,3 mm
Odległość robocza 80mm
Rozdzielczość skali liniowej 0,5 μm (0,1 μm dla opcji)
System jazdy Ręczne sterowanie osi X, Y, Z
Oświetlenie Programowalne 4-sekcyjne światło pierścieniowe LED, równoległe oświetlenie konturowe LED, 8-sekcyjne światło pierścieniowe LED, współosiowe, dla opcji



* L to długość pomiaru (mm), mechaniczna dokładność osi Z i dokładność ostrości jest związana z
powierzchnia przedmiotu obrabianego.
* Powiększenie jest wartością orientacyjną, jest związane z wymiarami monitora i rozdzielczością.
* Pole widzenia (mm) = (przekątna*pozioma*pionowa)
* Obiektyw 0,5X lub 2X jest dostępny opcjonalnie i umożliwia powiększenie obrazu: 13X~86X lub 52X~344X.





CECHY

◆ Kontrola szczegółów jakości

1. Granitowa podstawa i kolumna, doskonała stabilność;

2. Aluminiowy etap roboczy, sprawia, że ​​kontrola ruchu szybko reaguje i jest elastyczna;
3. Etap pracy z twardą powierzchnią utleniania zapobiegającą zadrapaniom;
4. Standardowo z precyzyjną prowadnicą liniową, szlifierską śrubą kulową i serwomotorem AC itp., Aby zapewnić precyzję i stabilność układu ruchu;
5. Zintegrowany system sterowania, osadzony z kontrolą ruchu i wszystkimi kontrolami sygnału jako oświetleniem i odczytem skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.

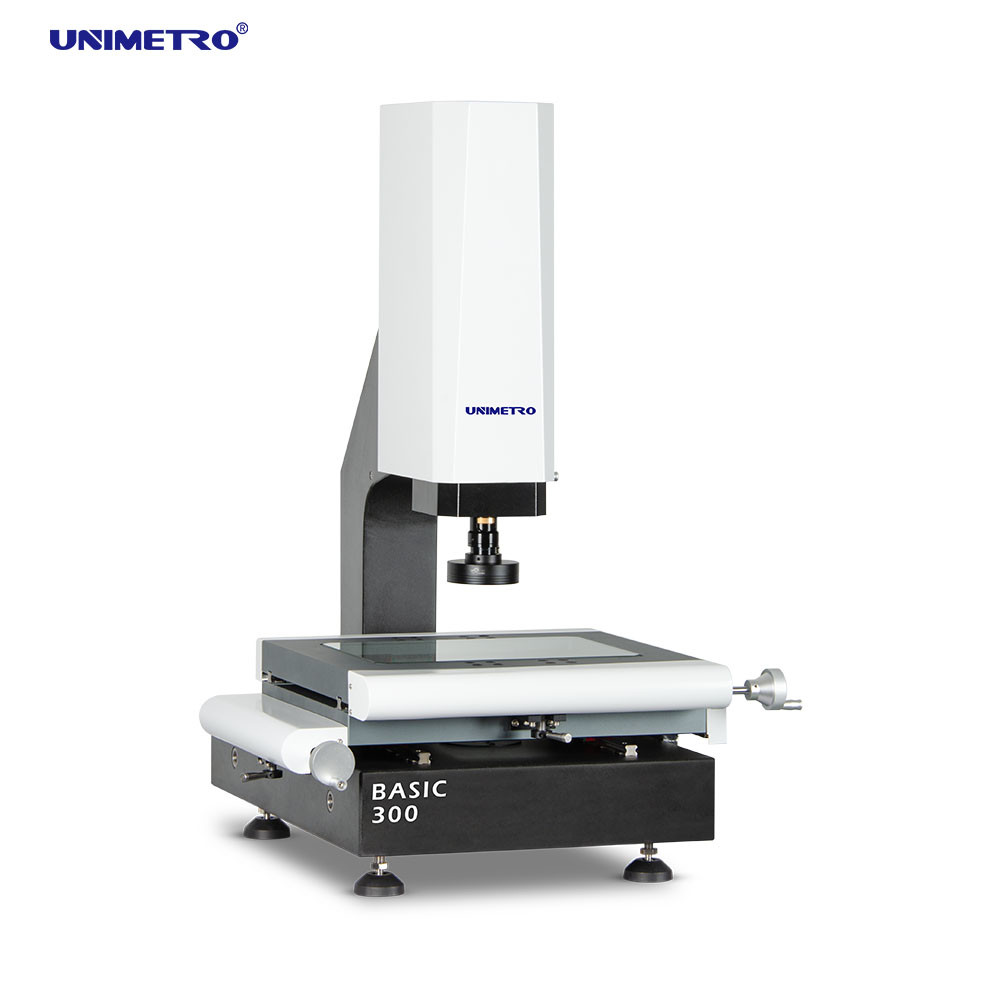

3-osiowa pełna ręczna maszyna do pomiaru wzroku do kontroli małych partii 0

Konfiguracja o wysokiej wydajności
1. Trzyosiowe ręczne sterowanie X, Y, Z w celu uzyskania dokładnego pozycjonowania;
Precyzyjna linijka liniowa 2,0,5um i precyzyjny stół roboczy zapewniają, że dokładność maszyny wynosi ≤ 2,5 + L / 100um;
3. Precyzyjny bezzębny polerowany pręt i szybko poruszające się urządzenie blokujące są stosowane w celu zapewnienia błędu powrotu stołu roboczego w granicach 2um;
4. Przemysłowy kolorowy CCD o wysokiej rozdzielczości zapewnia wyraźną jakość obrazu bez zniekształceń i spełnia potrzeby wyraźnej obserwacji i dokładnego pomiaru;
5. Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7-4,5x o wysokiej powtarzalności

◆ Wydajne oprogramowanie pomiarowe
1. Maszyna do pomiaru wizyjnego serii BASIC jest kompatybilna z wieloma opcjami potężnego oprogramowania pomiarowego.które mają zróżnicowaną funkcję pomiarową, mogą mierzyć elementy geometryczne, takie jak punkty, okręgi, linie, kąty, kąty itp., a także wymiary, takie jak odległość, okrągłość, prostoliniowość, koncentryczność itp.
2. Prosty i łatwy do zrozumienia interfejs operacyjny sprawia, że ​​pomiar jest prostszy i bardziej wydajny;
3. Wprowadzanie i porównywanie plików CAD, łatwe wyprowadzanie raportu pomiarowego i analiza SPC danych wyników pomiarowych


◆ Elastyczna rozszerzalność
1. Wiele typów czujników bezdotykowych i system szybkiego mocowania są dostępne jako opcja, która może spełnić różne wymagania pomiarowe od różnych klientów
2. Zielone światło przycisku jest dostępne dla serii BASIC, co sprawia, że ​​seria jest bardziej elastyczna i wydajna dla różnych części o różnych rodzajach materiałów lub kształtach, oferuje bardziej wydajne aplikacje pomiarowe.
3. Dzięki elastycznej rozbudowie serii BASIC jest kompatybilny z sondą dotykową, bezdotykowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększa wydajność pomiaru,





informacje o firmie

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Nasz klient i agent

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineP1: Czy jesteś fabryką lub firmą handlową?
Visual Measurement MachineA1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin.
Visual Measurement MachineP2: W czym głównie zajmuje się Twoja firma?
Visual Measurement MachineA2: Zajmujemy się głównie produkcją maszyny pomiarowej wizyjnej, współrzędnościowej maszyny pomiarowej, osprzętu CMM i VMM.
Visual Measurement MachineP3: Jak wybrać odpowiednią specyfikację?
Visual Measurement MachineA3: Tak długo, jak powiesz nam różnorodność i rozmiar produktu do zmierzenia, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach.
Visual Measurement MachineP4: Czy akceptujesz niestandardową usługę?
Visual Measurement MachineA4: Bądź pewny!Jesteśmy w stanie dostarczyć nie tylko typowe maszyny, ale również maszyny dostosowane do potrzeb klienta.
Visual Measurement MachineP5: Jaki jest twój okres gwarancji?
Visual Measurement MachineA5: Nasz okres gwarancji na produkt wynosi 1 rok.Jakość naszych produktów jest bardzo stabilna i mamy
znacznie poprawiono niektóre łamliwe części.Możesz mieć pewność co do jakości naszych produktów.
