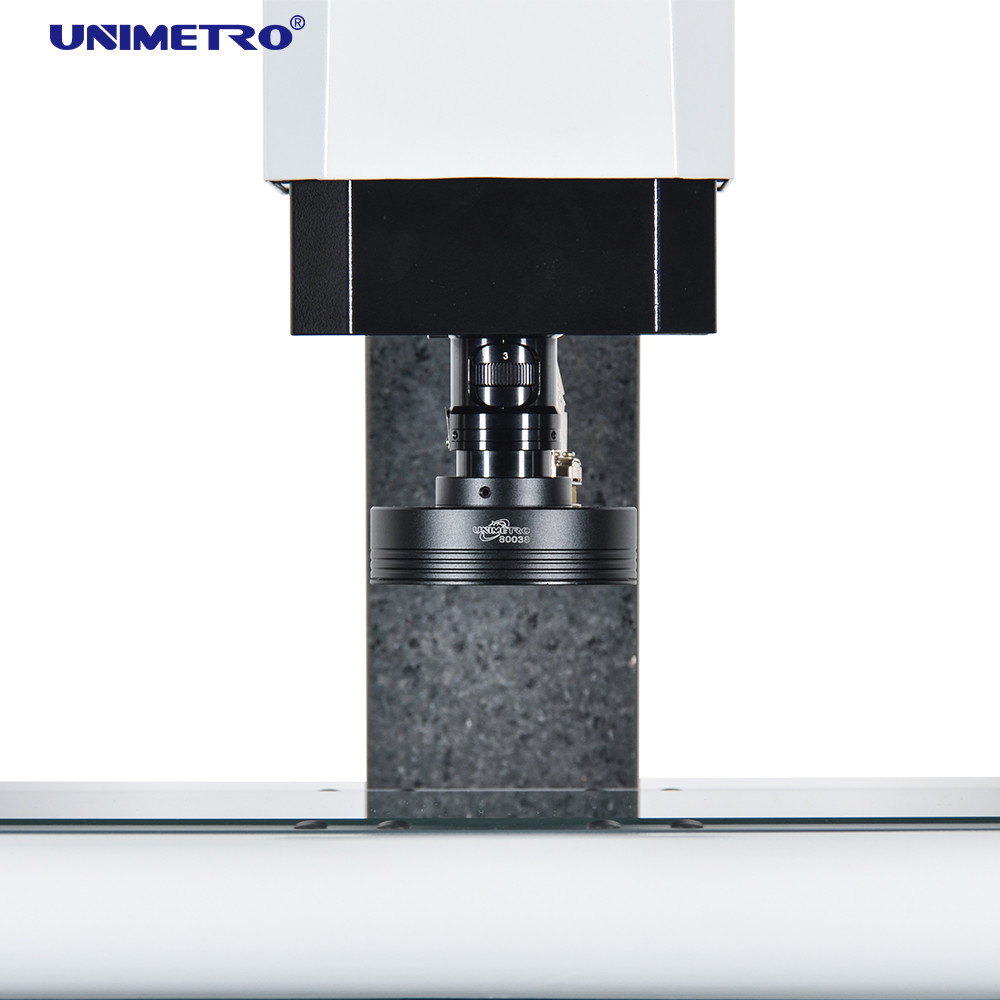

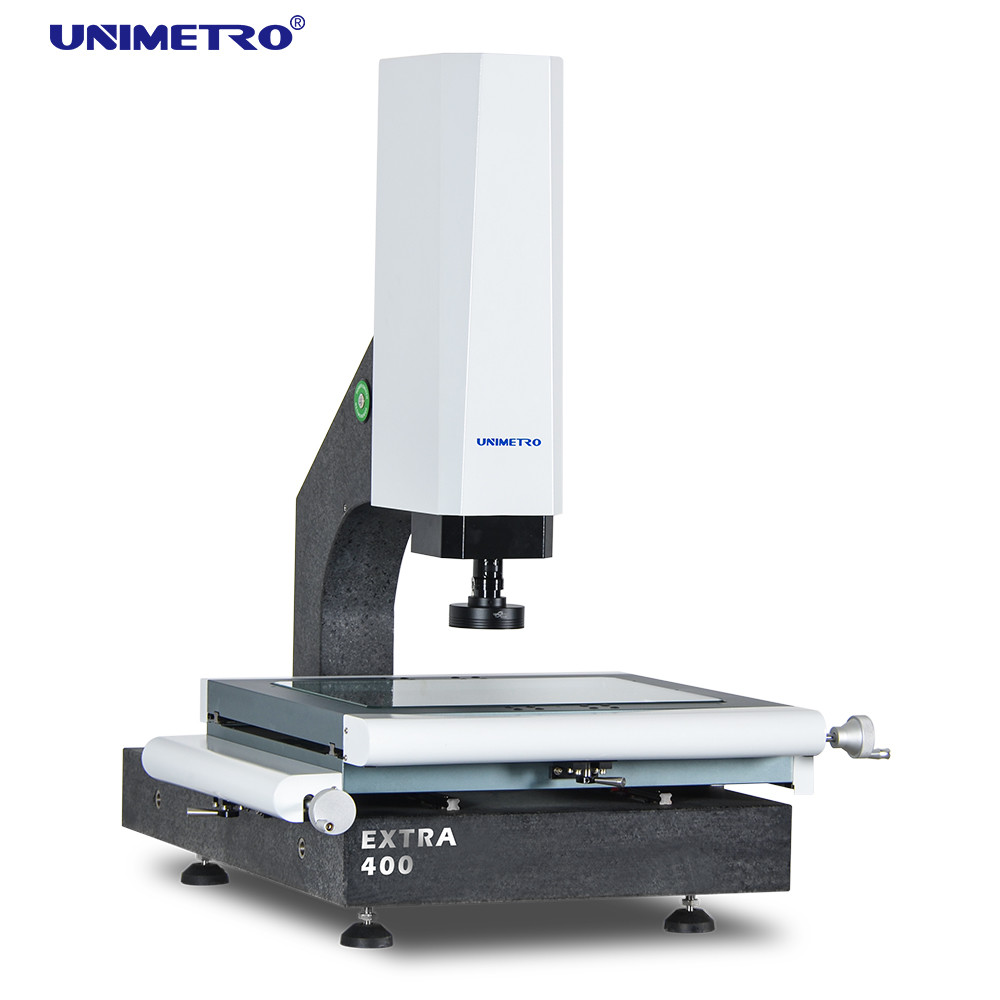

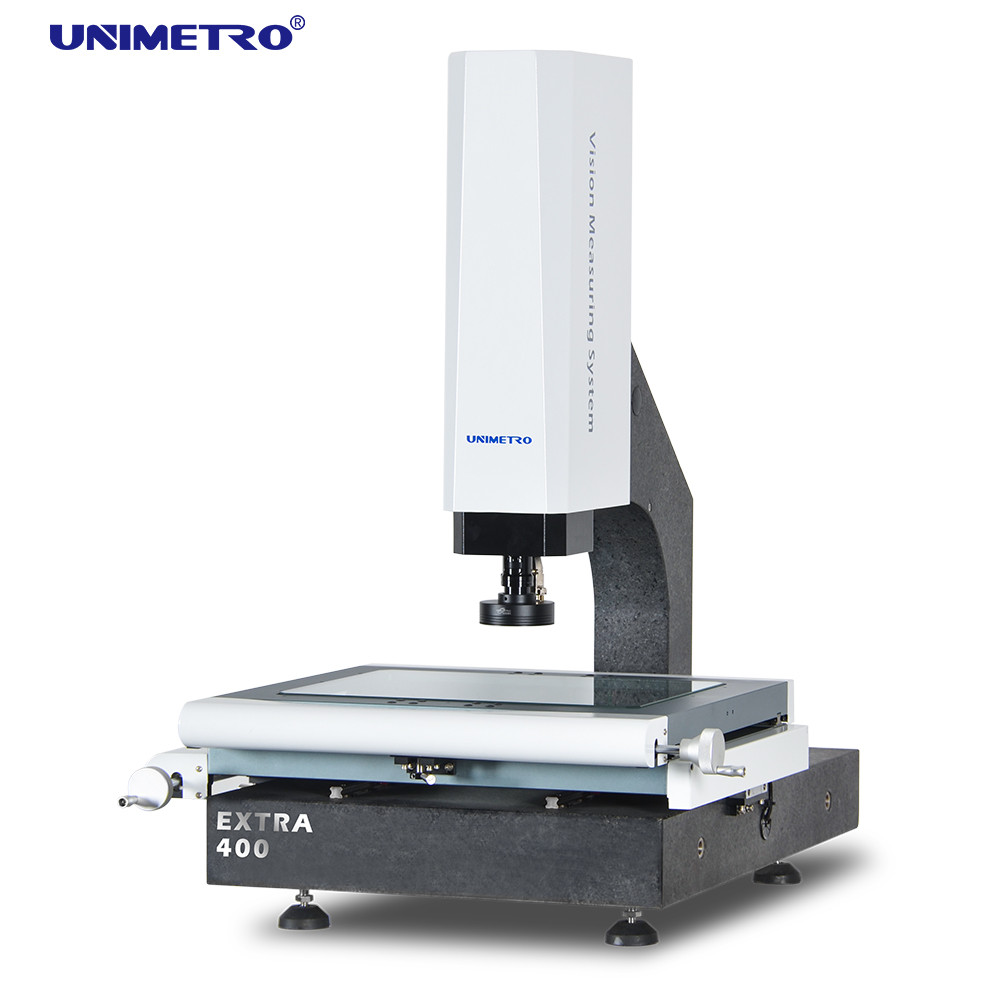

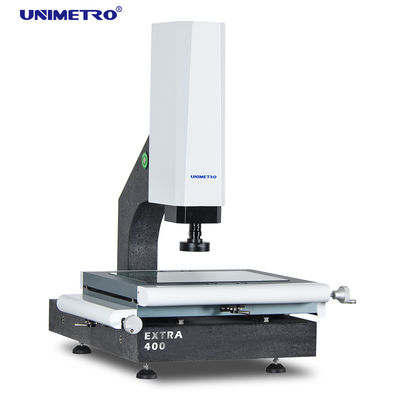

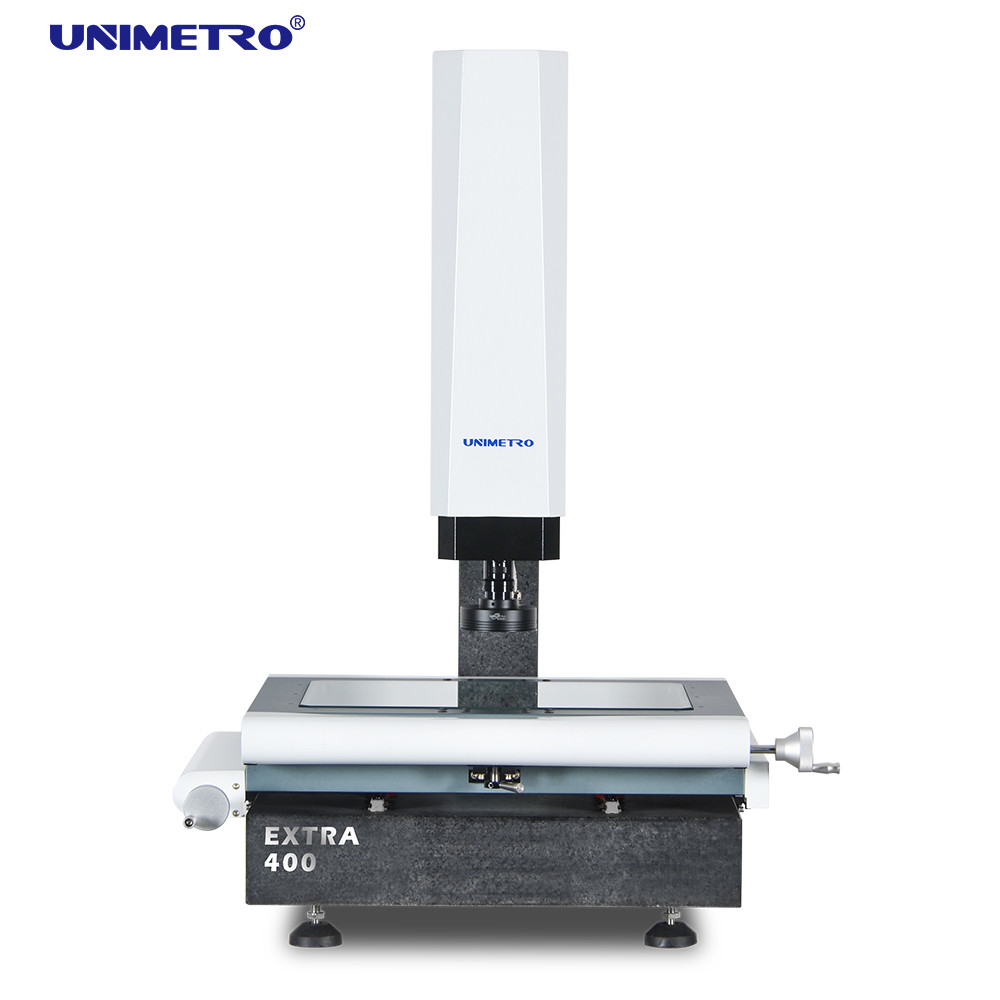

Półautomatyczna maszyna do pomiaru wzroku Vmm 2.5μM Powtarzalność

Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability
Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability
Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability Semi Automatic Vision Measurement Machine Vmm 2.5μM Repeatability
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Unimetro
Orzecznictwo: CE ISO
Numer modelu: E300
Minimalne zamówienie: 1 zestaw
Cena: usd5460-usd6300usd/set
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 15 dni
Zasady płatności: T / T
Możliwość Supply: 30 zestawów miesięcznie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Wymiar: 600*740*980mm Skala: 300*200*200
Dokładność pomiaru: 2,5+L/100 Waga: 190kg
Powtarzalność: 2,5 μm
High Light:

Półautomatyczna maszyna do pomiaru wzroku

,

maszyna do pomiaru wzroku Vmm

,

maszyna do pomiaru wzroku 2

opis produktu

Półautomatyczny sprzęt do pomiaru wizyjnego o wysokiej dokładności z sondą dotykową maszyna vmm

Nasza maszyna do pomiaru wzroku ma poniższą funkcję:
► Granitowa podstawa i kolumna, doskonała stabilność;
► Oś Z przyjmuje precyzyjny system prowadnic liniowych i sterowania silnikiem serwo w celu realizacji automatycznego ustawiania ostrości, wyeliminowania błędu sztucznego ustawiania ostrości oraz poprawy dokładności i stabilności pomiaru;
► Aluminiowy etap roboczy sprawia, że ​​sterowanie ruchem szybko reaguje i jest elastyczne;
► Programowalne 3-pierścieniowe 4-sekcyjne źródło światła powierzchniowego LED, układ równoległych źródeł światła konturowego LED z transmisją oraz wbudowany moduł regulacji światła w oprogramowaniu pozwala dowolnie sterować jasnością światła w 3 pierścieniach i 4 strefach.


Konfiguracja sprzętu

  Półautomatyczna maszyna do pomiaru wzroku Vmm 2.5μM Powtarzalność 0
Konfiguracje naszych wizyjnych urządzeń pomiarowych są następujące:
● 3-osiowe skale liniowe o rozdzielczości 0,5um
● Wysoka wydajność funkcji automatycznego ustawiania ostrości
● Kompatybilny z sondą dotykową Renishaw
● Aluminiowy etap pracy i twarde anodowanie
● 3 pierścienie 8-sekcyjne oświetlenie pierścieniowe LED sterowanie programowe i programowalne
● Równoległe sterowanie oświetleniem konturowym LED poprzez oprogramowanie i programowalne
● Cyfrowy aparat fotograficzny HD o rozdzielczości 1,2 mln pikseli
● Zintegrowana centralna skrzynka kontrolna
● Sterowanie zmotoryzowane osi Z
● Prowadnica liniowa HIWIN
● Ręczny generator impulsów do sterowania ruchem osi Z
● Ze wskaźnikami laserowymi do pomocniczego pozycjonowania i ustawiania ostrości
● Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7-4,5x z czujnikiem sprzężenia zwrotnego sygnału powiększenia


Funkcje oprogramowania

Półautomatyczna maszyna do pomiaru wzroku Vmm 2.5μM Powtarzalność 1
Nasze wizyjne maszyny pomiarowe mogą dodać sondę do realizacji funkcji 3d
● Łatwa kalibracja
● Dotykanie pod wieloma kątami
● Szybkie ustawienie układu współrzędnych
● Kompatybilny z pełną linią trzpieni pomiarowych Renishaw
● Obsługiwany moduł CAD (opcjonalnie)
● Wyjście do rysowania 3D
● Kompatybilny z sondą gwiaździstą
● Pomiar wymiarów 3D
● Połączenie pomiaru obrazu i sondy dotykowej
● Obsługiwany stojak na sondy (opcjonalnie)


Parametry

Parametry naszych wizyjnych maszyn pomiarowych są takie, jak pokazuje poniższy wykres:

Model DODATKOWE 200 DODATKOWE 300 DODATKOWE 400 DODATKOWE 500
Wymiar (mm) (L * W * H) 500*540*930 600*740*980 700*840*980 800*940*980
Zakres pomiarowy (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Dokładność pomiaru (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Powtarzalność (μm) 2,5 2,5 2,5 3
waga (kg) 140kg 190kg 240kg 290kg
Obraz i pomiar CCD 200mm (można podnieść zgodnie z wymaganiami klientów)
Obiektyw Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7-4,5x/obiektyw z automatycznym zoomem 1-10X
Powiększenie 18-195X (Tylko w celach informacyjnych. Z innym aparatem i obiektywem powiększenie będzie inne.)
Pole widzenia 8,1 ~ 1,3 mm
Odległość robocza 108mm
Rozdzielczość skali liniowej 0,5 μm (0,1 μm dla opcji)
System jazdy Ręczne sterowanie osi X, Y, sterowanie CNC w zamkniętej pętli osi Z i funkcja AUTU FOCUS
Oświetlenie Programowalne 4-sekcyjne światło pierścieniowe LED, równoległe oświetlenie konturowe LED, 8-sekcyjne światło pierścieniowe LED, współosiowe, dla opcji



Funkcja oprogramowania

Półautomatyczna maszyna do pomiaru wzroku Vmm 2.5μM Powtarzalność 2



SPRAWDŹ OPROGRAMOWANIE DO POMIARU WIZJI 3D
● Wprowadź plik CAD i zmierz
● Tablica części i pomiary makro
● Automatyczne ustawianie ostrości i pomiar wysokości
● Funkcja nawigacji pomaga w szybkim lokalizowaniu
● Potężna funkcja pomiaru geometrycznego
● Wiele raportów danych i funkcja graficznego wyprowadzania danych
● Elastyczny program użytkownika
● Tworzenie elementów referencyjnych
● Potężna funkcja wykrywania krawędzi
● Obsługa wielu akcesoriów zewnętrznych
● Automatyczne obliczanie tolerancji geometrycznej elementów
● Szybki i wygodny pomiar skomplikowanej produkcji
