Dobrej jakości oświetlenie konturowe led ręczna optyczna maszyna pomiarowa maszyna vmm
Nasz ręczna optyczna maszyna pomiarowamoże być obsługiwany jak poniżej pokazuje wideo:
▶Granitowa podstawa i kolumna, doskonała stabilność;
▶Aluminiowy stopień roboczy, spraw, aby sterowanie ruchem szybko reagowało i było elastyczne;
▶Zastosowanie prowadnicy liniowej HIWIN i precyzyjnej prowadnicy liniowej, z aluminiowym stopniem roboczym i twardą anodowaną obróbką powierzchni, zapewnia wysoką dynamikę i długą żywotność maszyny.
▶Zintegrowany system sterowania, wbudowany w sterowanie ruchem i wszystkie sterowanie sygnałem, takie jak oświetlenie i odczyt skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.
◉ 3-osiowe skale liniowe o rozdzielczości 0,5um
◉ Wysoka wydajność funkcji automatycznego ustawiania ostrości
◉ Kompatybilny z sondą dotykową Renishaw
◉ Aluminiowy etap pracy i twarde anodowanie
◉ 3 pierścienie 8-sekcyjne sterowanie programowe i programowalne oświetlenie pierścieniowe LED
◉ Równoległa ścieżka światła Sterowanie programowe i programowanie światła obrysowego LED
◉ Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
◉ Zintegrowana główna skrzynka kontrolna
◉ Zmotoryzowane sterowanie osią Z
◉ Prowadnica liniowa HIWIN
◉ Ze wskaźnikami laserowymi do pomocniczego pozycjonowania i ustawiania ostrości

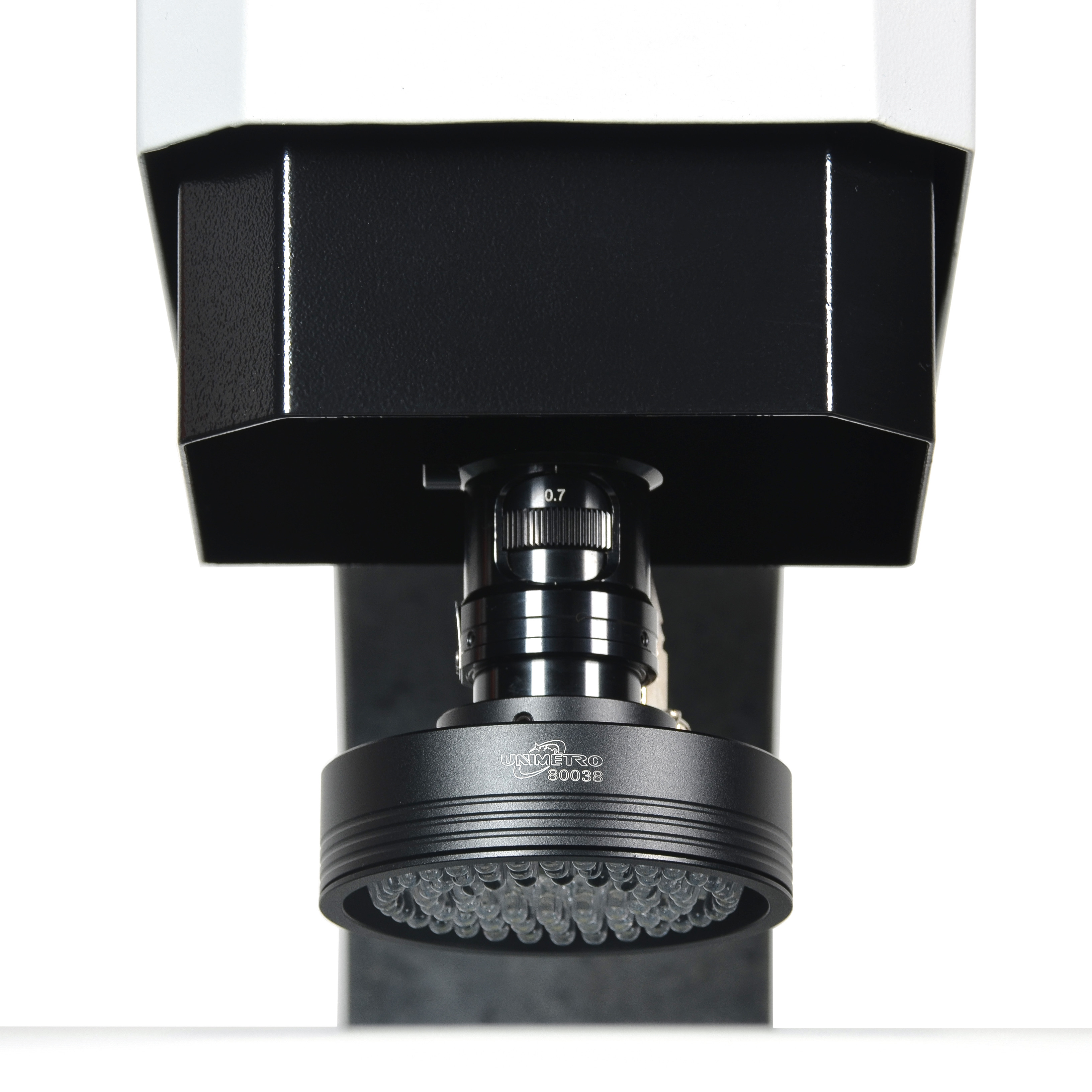

◉ Wgnieciony obiektyw zmiennoogniskowy 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia
Nasza ręczna optyczna maszyna pomiarowa może realizować funkcję 3D poprzez dodanie sondy.
◉ Łatwa kalibracja
◉ Dotykanie pod wieloma kątami
◉ Szybkie ustawienie układu współrzędnych
◉ Zgodność z pełną linią trzpieni pomiarowych firmy Renishaw
◉ Obsługiwany moduł CAD (opcjonalnie)
◉ Wyjście rysunku 3D
◉ Kompatybilny z sondą gwiazdową
◉ Pomiar wymiarów 3D
◉ Sonda obrazowa i dotykowa łączą pomiar
◉ Obsługiwany stojak na sondy (opcjonalnie)
Szczegóły naszej ręcznej optycznej maszyny pomiarowej są jak poniżej:
| |
Podstawowy200 |
Podstawowy300 |
Podstawowy400 |
podstawowe500 |
| Wymiar (mm) (dł. x szer. x wys.) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Zakres pomiarowy (mm) (XxYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Dokładność pomiaru (μm) |
2,5+L/100 |
3,0+L/100 |
| Powtarzalność (μm) |
2.5 |
3 |
| Waga (kg) |
140 |
190 |
240 |
290 |
| Obraz i pomiar |
Kamera |
Cyfrowy aparat HD o rozdzielczości 1,2 mln pikseli |
| Obiektyw |
Wgnieciony obiektyw zmiennoogniskowy 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia |
| Powiększenie |
18-195X (tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) |
| Pole widzenia |
8,1 mm ~ 1,3 mm |
| Odległość robocza |
80mm |
| Rozdzielczość skali liniowej |
0,5 μm (opcjonalnie 0,1 μm) |
| Układ napędowy |
Ręczne sterowanie osią X,Y,Z |
| Oświetlenie |
Programowalne 4 sekcje Oświetlenie pierścieniowe LED, równoległe oświetlenie konturowe LED 8 sekcji Oświetlenie pierścieniowe LED, światło współosiowe, do wyboru. |
L to pomiar długości (mm), mechaniczna dokładność osi Z i dokładność ogniskowania jest związana z powierzchnią przedmiotu obrabianego.**Powiększenie jest wartością przybliżoną, jest związane z wymiarami monitora i rozdzielczością.
Pole widzenia (mm) = (przekątna*poziomo*pionowo)
Obiektyw 0,5X lub 2X jest dostępny opcjonalnie i umożliwia uzyskanie powiększenia obrazu: 13X ~ 86X lub 52X ~ 344X.
Naszręczna optyczna maszyna pomiarowaużyj potężnego oprogramowania funkcji.
SPRAWDŹ OPROGRAMOWANIE DO POMIARÓW WIZYJNYCH 3D
Oprogramowanie UNIMETRO INSPECT3D ma przyjazny dla użytkownika interfejs użytkownika, łatwy do nauczenia,
potężna funkcja, pozwala użytkownikom osiągnąć szybki i precyzyjny pomiar.
Oprogramowanie oferuje pełny interfejs w języku angielskim, umożliwia również tworzenie nowych języków
◉ Wprowadź plik CAD i zmierz
◉ Tablica części i pomiar makro
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga szybko zlokalizować
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja graficzna danych wyjściowych
◉ Elastyczny program użytkownika
◉ Tworzenie elementów referencyjnych
◉ Potężna funkcja wykrywania krawędzi
◉ Obsługa wielu akcesoriów zewnętrznych
◉ Automatyczne obliczanie tolerancji geometrycznej elementów
◉ Szybki i wygodny pomiar skomplikowanej produkcji
