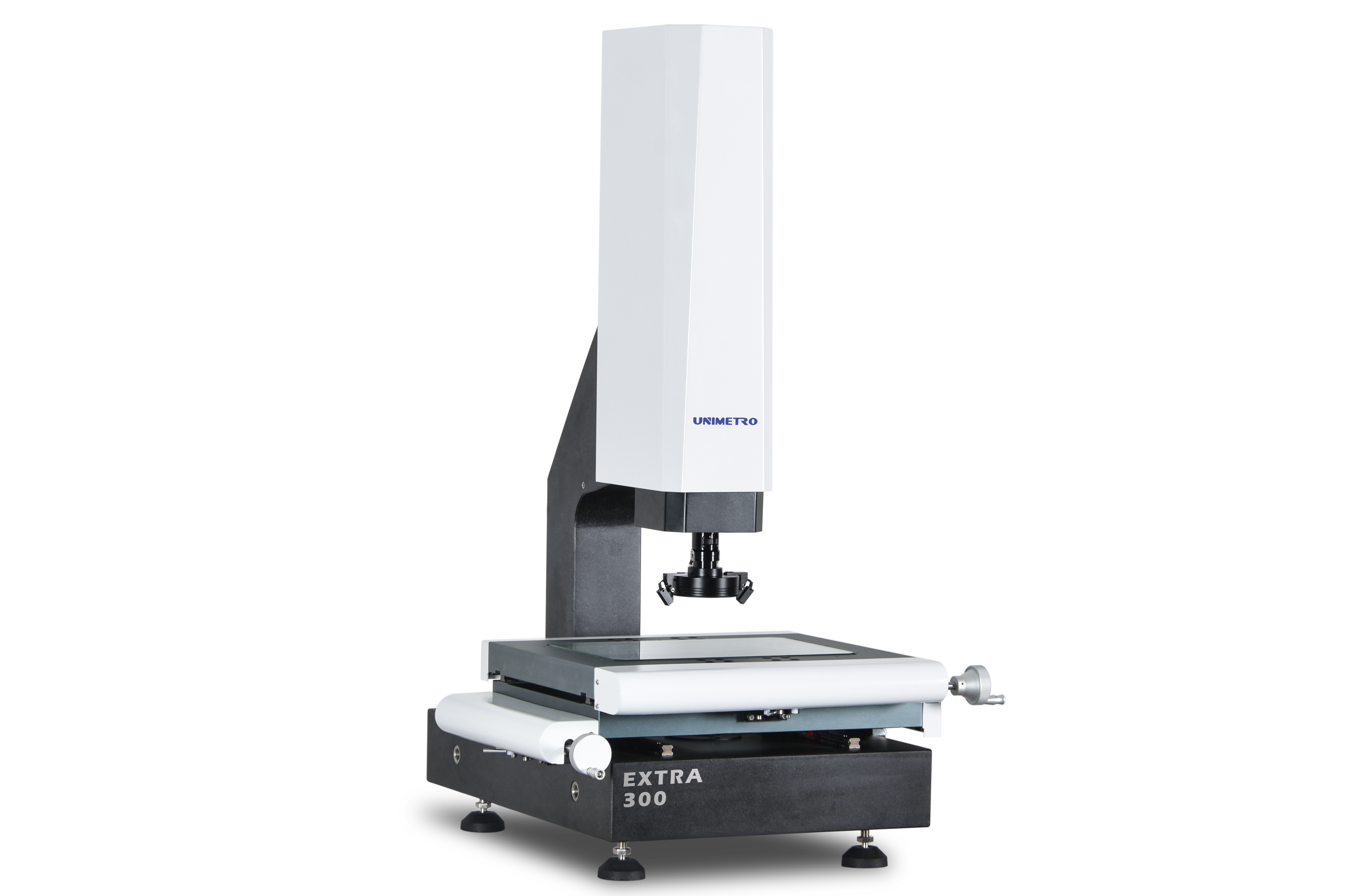

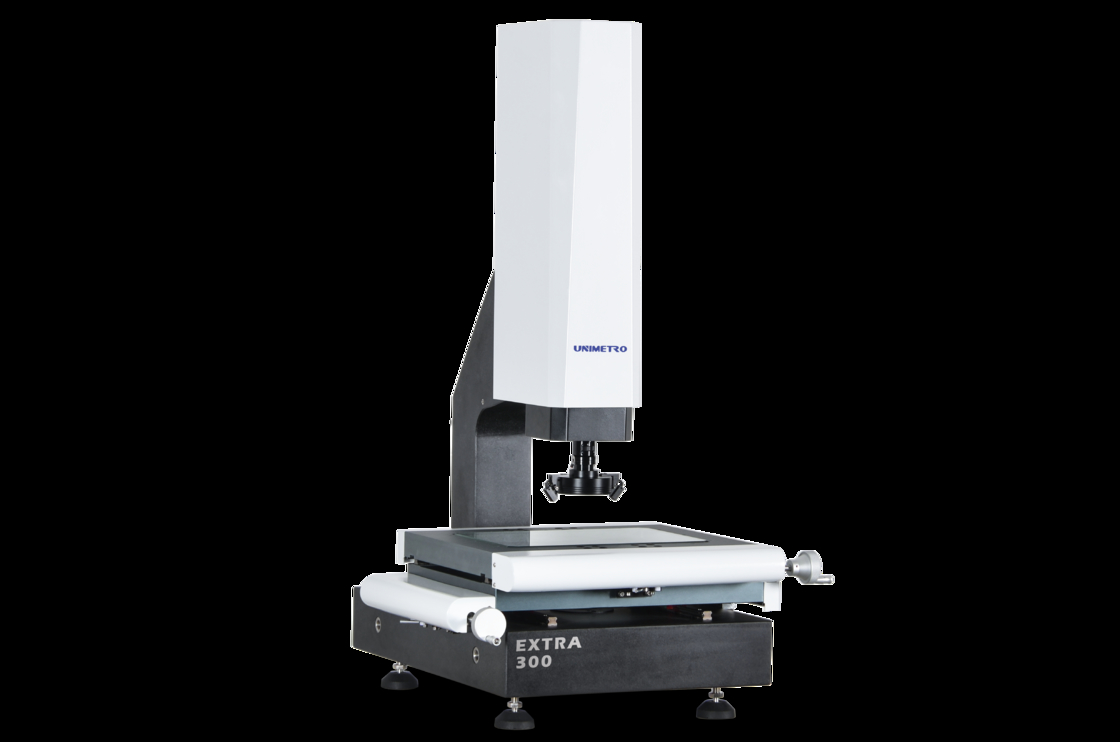

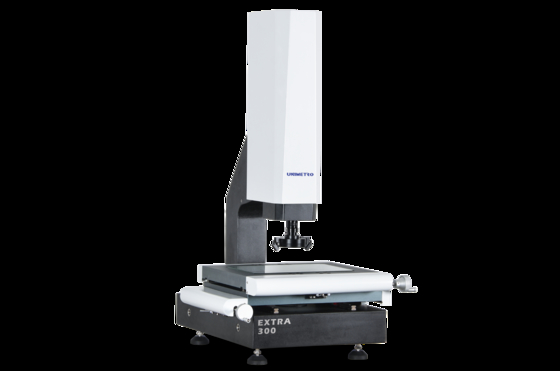

Unimetro Półautomatyczna Profilometria Maszynowa VMM z powtarzalnością 2,5 mikrometru (E300)

Nasz wizyjny system pomiarowy posiada następujące cechy:

▶ Granitowa podstawa i kolumna, doskonała stabilność;

▶ Oś Z wykorzystuje precyzyjną prowadnicę liniową i system sterowania serwomotorem, aby zrealizować automatyczne ustawianie ostrości, wyeliminować błąd sztucznego ustawiania ostrości i poprawić dokładność i stabilność pomiaru;

▶ Aluminiowy stół roboczy, sprawia, że sterowanie ruchem jest szybkie i elastyczne;

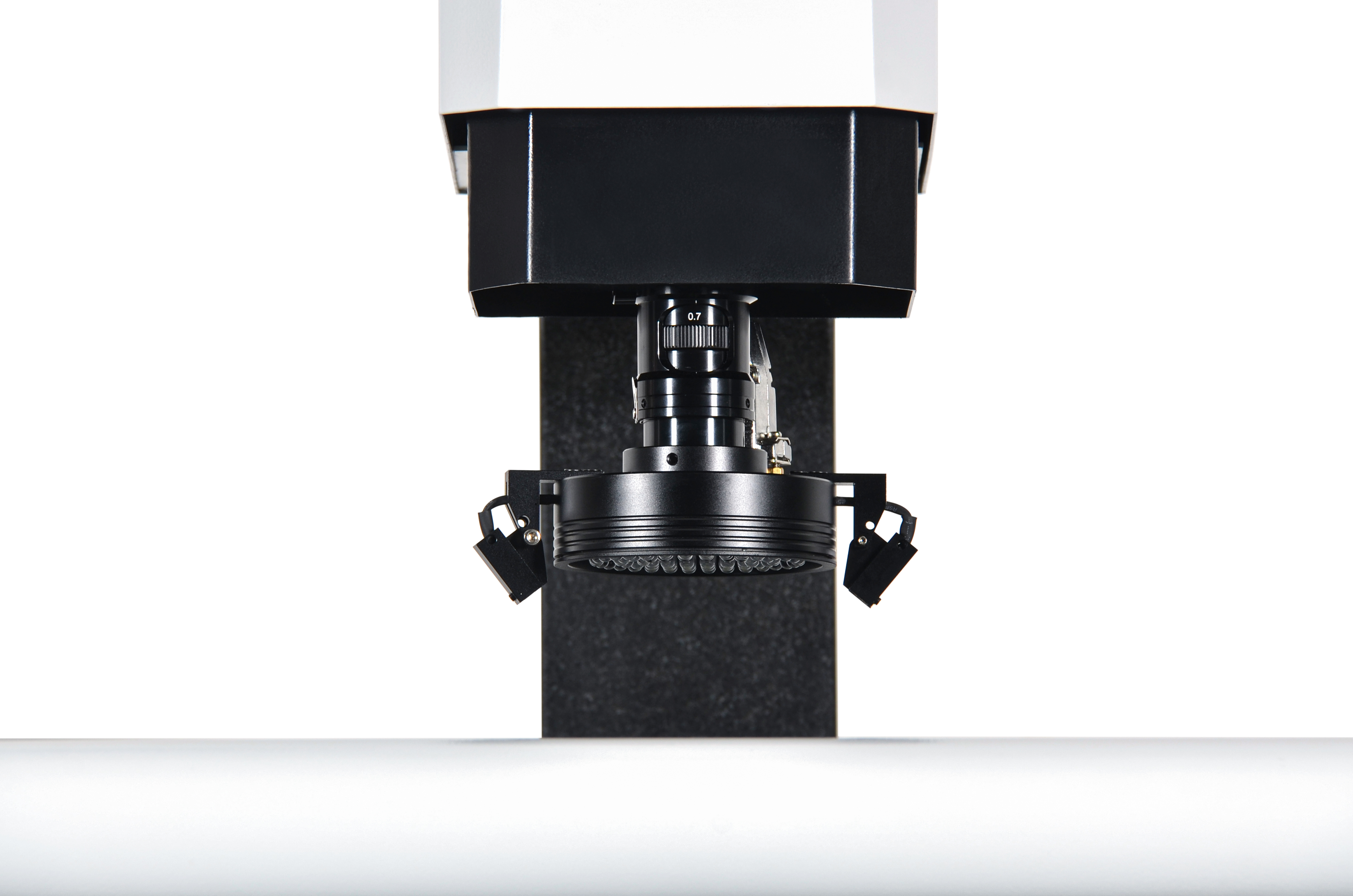

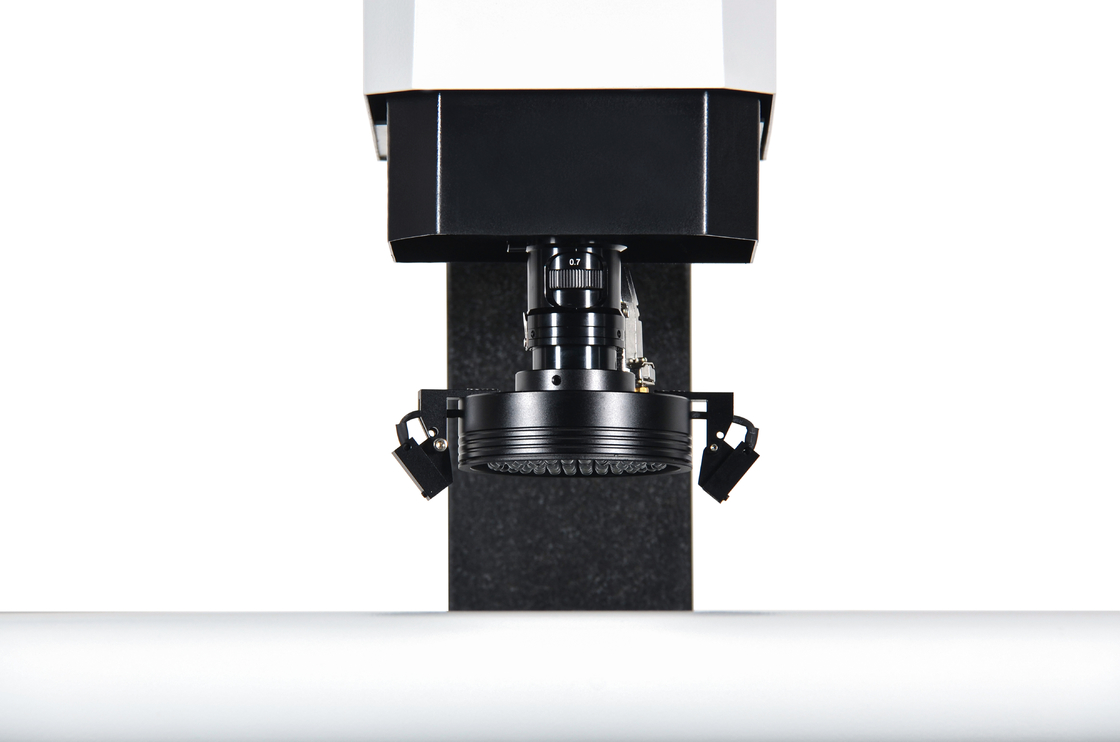

▶ Programowalne 3-pierścieniowe 4-sekcyjne źródło światła LED powierzchniowego, system transmisyjnego równoległego konturowego źródła światła LED, a wbudowany moduł regulacji światła w oprogramowaniu może swobodnie kontrolować jasność światła w 3 pierścieniach i 4 strefach.

Konfiguracje naszego wizyjnego systemu pomiarowego są następujące:

◉ 3 osie, rozdzielczość 0,5um, liniały pomiarowe

◉ Kamera cyfrowa HD 1,2M pikseli

◉ Zintegrowana centralna skrzynka sterownicza

◉ Sterowanie osi Z z napędem silnikowym

◉ Prowadnica liniowa HIWIN

◉ Ręczny generator impulsów do sterowania ruchem osi Z

◉ Ze wskaźnikami laserowymi do wspomagania pozycjonowania i ustawiania ostrości

◉ Obiektyw zmiennoogniskowy z ręcznym ząbkowaniem 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia

Nasz wizyjny system pomiarowy może dodać sondę, aby zrealizować funkcję 3D

◉ Łatwa kalibracja

◉ Wielokątne dotykanie

◉ Szybkie ustawianie układu współrzędnych

◉ Kompatybilny z pełną linią rysików Renishaw

◉ Obsługa modułu CAD (opcjonalnie)

◉ Wyjście rysunku 3D

◉ Kompatybilny z sondą gwiazdową

◉ Pomiar wymiarów 3D

◉ Pomiar łączący obraz i sondę dotykową

◉ Obsługa uchwytu sondy (opcjonalnie)

Parametry naszego wizyjnego systemu pomiarowego są przedstawione w poniższej tabeli:

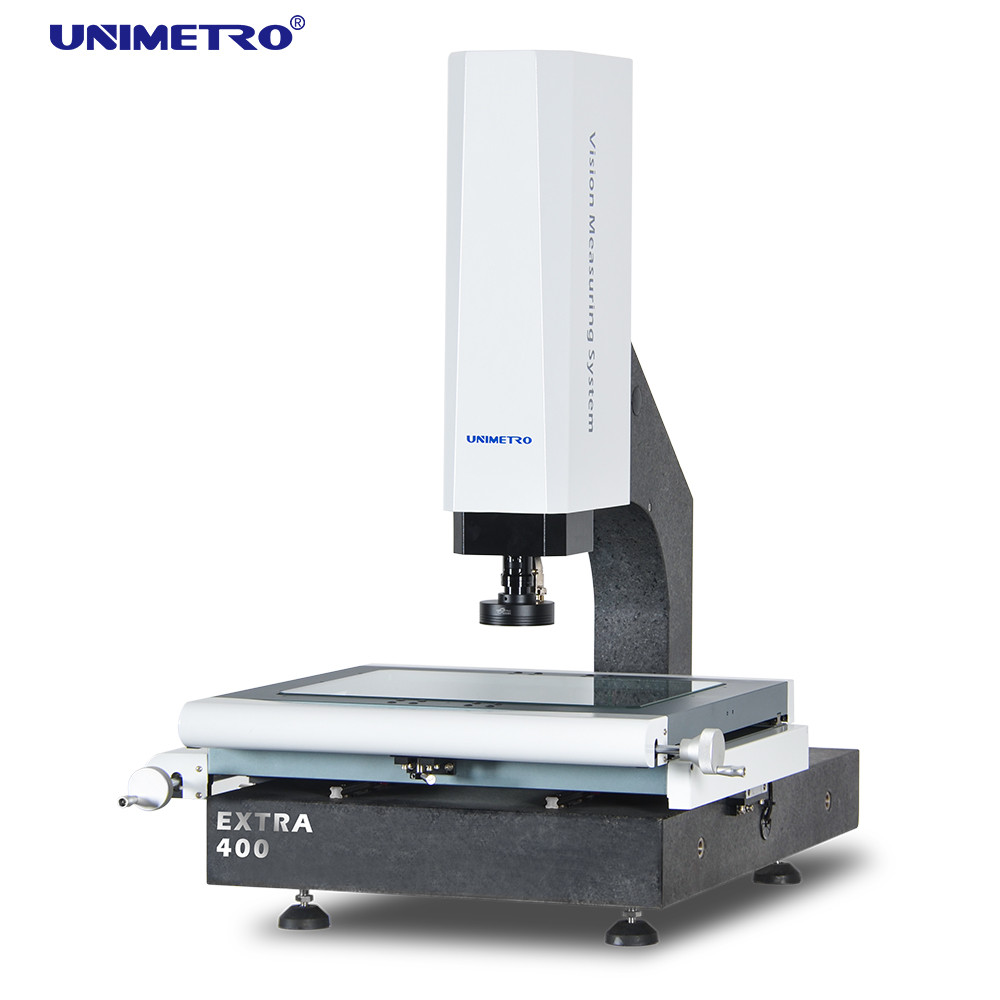

		Extra200	Extra300	Extra400	Extra500
Wymiary (mm) (DxSxW)		550*540*930	600*740*980	700*840*980	800*940*980
Zakres pomiarowy (mm) (XxYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
Dokładność pomiaru (μm)		2.5+L/100			3.0+L/100
Powtarzalność (μm)		2.5			3
Waga (kg)		140	190	240	290
Obraz i pomiar	Kamera	Kamera cyfrowa HD 1,2M pikseli
	Obiektyw	Obiektyw zmiennoogniskowy z ręcznym ząbkowaniem 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia
	Powiększenie	18-195X (Tylko w celach informacyjnych. Z różnymi kamerami i obiektywami powiększenie będzie inne)
	Pole widzenia	8,1 mm ~ 1,3 mm
	Odległość robocza	80mm
Rozdzielczość liniału		0,5μm (0,1μm opcjonalnie)
System napędowy		Oś X, Y sterowanie ręczne, oś Z sterowanie CNC w pętli zamkniętej i dostępna funkcja AUTO FOCUS
Oświetlenie		Programowalne 4 sekcje światła pierścieniowego LED, równoległe światło konturowe LED, 8 sekcji światła pierścieniowego LED, światło współosiowe, opcjonalnie





OPROGRAMOWANIE DO WIZYJNEGO POMIARU 3D INSPECT

Oprogramowanie UNIMETRO INSPECT3D ma przyjazny dla użytkownika interfejs, jest łatwe do nauczenia,

ma potężne funkcje, pozwala użytkownikom na szybkie i precyzyjne pomiary.

Oprogramowanie oferuje interfejs użytkownika w języku angielskim, a także umożliwia rozwój nowego języka.



◉ Wprowadzanie pliku CAD i pomiar

◉ Elastyczny program użytkownika

◉ Tworzenie elementów odniesienia

◉ Potężna funkcja wykrywania krawędzi

◉ Obsługa wielu akcesoriów zewnętrznych

◉ Automatyczne obliczanie tolerancji geometrycznej elementów

◉ Szybki i wygodny pomiar skomplikowanej produkcji
