System pomiaru wizualnego testu formy Automatyczny pomiar Sterowany CNC

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE,ISO
Numer modelu: ON
Minimalne zamówienie: 1
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 20 ~ 25 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 10
Szczegóły informacji
Nazwa produktu: Wizualne systemy pomiarowe Wymiar: 1900*1480*1750mm
Skala: 800*1000*200mm Dokładność pomiaru: 3+L/200um
Powtarzalność: 3um Rozdzielczość skali liniowej: 0,1um/0,5um
System jazdy: Sterowanie CNC Oświetlenie: 5-pierścieniowy, 8-zoom
High Light:

Wizualny system pomiarowy do testów formy

,

wizualny system pomiarowy sterowany CNC

,

wizualny system pomiarowy ISO


opis produktu

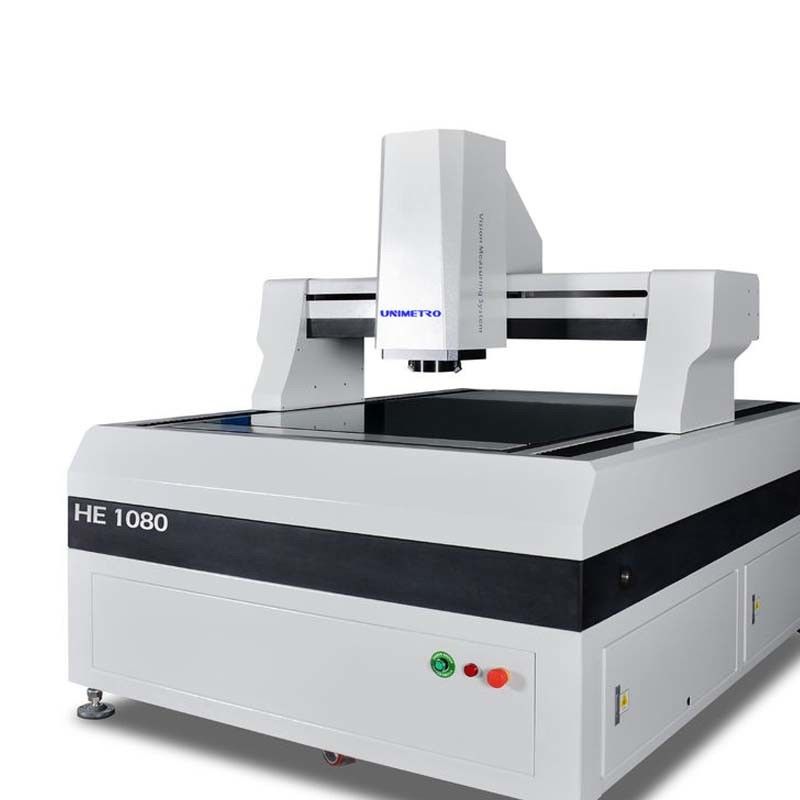

Testowanie formy Systemy pomiaru wizualnego Automatyczny pomiar



Seria HE o wysokiej dokładności suwnicowych systemów pomiaru wizualnego łączy wysoką dokładność i wysoką wydajność, oferuje szybki pomiar geometrycznych elementów różnego rodzaju części.Seria HE jest szeroko stosowana w różnych branżach i produktach, takich jak PCB, laminat pokryty miedzią, szkło pad, moduły LCD i materiały izolacyjne itp.

Analiza elementów skończonych jest wprowadzana w procesie projektowania serii HE, zapewnia wysoką sztywność i dokładną strukturę mechaniczną. Podstawa maszyny wykorzystuje konstrukcję typu mostu ruchomego z zamkniętą ramą, która jest prosta i oferuje wysoką obciążalność oraz najlepszą wydajność ruchu.





Cechy

>> Ruchoma konstrukcja gantry i obrabiany przedmiot są nieruchome podczas pomiaru;
>> Czteroosiowa w pełni automatyczna kontrola w pętli zamkniętej CNC, w pełni automatyczny pomiar;
>> Podstawa i belka z granitu 000, stabilna i niezawodna;
>> Otwarta linijka kratowa o rozdzielczości 0,1 um, wysokiej precyzji i dobrej stabilności;
>> Precyzyjna prowadnica liniowa, śruba kulowa do szlifowania i serwomotor Panasonic AC zapewniają stabilność dokładności pozycjonowania układu ruchu maszyny;
>> Kamera kolorowa o wysokiej rozdzielczości spełniająca wymagania wyraźnej obserwacji i stabilnego pomiaru;
>> Ciągły obiektyw z automatycznym zoomem 6,5x, dokładny automatyczny zoom, wystarczy korekcja jednego piksela;
>> Programowalne 5-pierścieniowe 8-strefowe źródło światła powierzchniowego LED i równoległy system źródła światła konturowego LED mogą inteligentnie realizować 256 poziomów regulacji jasności;
>> Importowana sonda kontaktowa jest skonfigurowana do realizacji pomiaru 3D;
>> W standardzie dostarczane jest oprogramowanie do automatycznego pomiaru obrazu Immeasuring4.2 z niezależnymi prawami własności, które jest wydajne i łatwe w użyciu;





Parametry

Model

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

Podróż X, Y (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Podróż w osi Z (mm)

200 (można podnieść zgodnie z wymaganiami klientów)

Ładowność

około.35 kg

Wymiar (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Waga (kg)

1500

1800

2900

3200

4400

4800

Rezolucja

0.5μm (0,1um dla opcji)

Aparat fotograficzny

Aparat cyfrowy 2M HD GIGA

Szkła powiększające

profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zoom: 1~10X

Powiększenie wideo

18~195X (w zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych)

FOV

8,1 ~ 1,3 mm (zgodnie z różnymi schematami dopasowania kamery i obiektywu pole widzenia zmieni się odpowiednio, a rzeczywiste pole widzenia zależy od zmierzonych danych)

Precyzja*

≤ (3+L/200)μm

Oświetlenie

Programowalne 5-pierścieniowe 8 sekcji podświetlenia powierzchni LED (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe dla opcji)





informacje o firmie

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Nasz klient i agent

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineP1: Czy jesteś fabryką lub firmą handlową?
Visual Measurement MachineA1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin.
Visual Measurement MachineP2: W czym głównie zajmuje się Twoja firma?
Visual Measurement MachineA2: Zajmujemy się głównie produkcją maszyny pomiarowej wizyjnej, współrzędnościowej maszyny pomiarowej, osprzętu CMM i VMM.
Visual Measurement MachineP3: Jak wybrać odpowiednią specyfikację?
Visual Measurement MachineA3: Tak długo, jak powiesz nam różnorodność i rozmiar produktu do zmierzenia, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach.
Visual Measurement MachineP4: Czy akceptujesz niestandardową usługę?
Visual Measurement MachineA4: Bądź pewny!Jesteśmy w stanie dostarczyć nie tylko typowe maszyny, ale również maszyny dostosowane do potrzeb klienta.
Visual Measurement MachineP5: Jaki jest twój okres gwarancji?
Visual Measurement MachineA5: Nasz okres gwarancji na produkt wynosi 1 rok.Jakość naszych produktów jest bardzo stabilna i mamy
znacznie poprawiono niektóre łamliwe części.Możesz mieć pewność co do jakości naszych produktów.
