Nazwa produktu: | Przyrząd do pomiaru obrazu | Wymiar: | 1900*1480*1750mm |
---|---|---|---|
Skala: | 800*1000*200mm | Dokładność pomiaru: | 3+L/200um |
Powtarzalność: | 3 | Rozdzielczość skali liniowej: | 0,1um |
Układ napędowy: | Sterowanie CNC, układ napędowy AC Servo z zamkniętą pętlą, sterowanie joystickiem, myszą lub klawiat | Oświetlenie: | 5-pierścieniowa, 8-sekcyjna lampa pierścieniowa LED |
High Light: | 1500Kg optyczny sprzęt pomiarowy,optyczny sprzęt pomiarowy do szkła płytowego,optyczny sprzęt pomiarowy 220V |

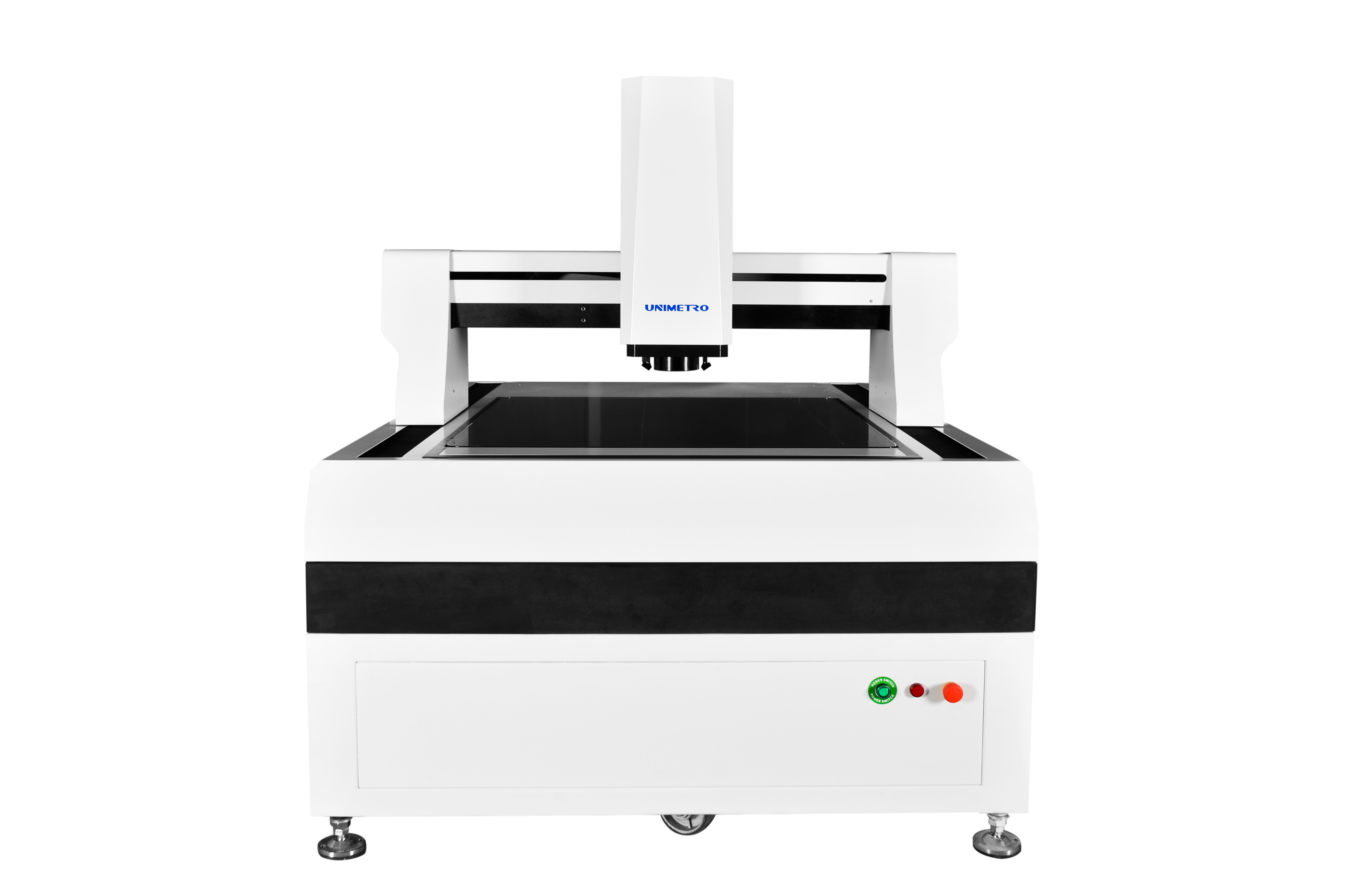

Precyzyjny optyczny sprzęt pomiarowy do szkła płaskiego
Wizyjna maszyna pomiarowa to przyrząd służący do dokładnego pomiaru wymiarów fizycznych, dokładność do poziomu mikronów, który jest optycznym przyrządem pomiarowym wykorzystującym kamerę do przechwytywania obrazu przedmiotu obrabianego, analizowania piksela obrazu i obliczania wymiaru 2D za pomocą oprogramowania pomiarowego .Jest to popularny model pasujący do większości dokładnych aplikacji do pomiaru wymiarów 2D i użytkowników końcowych z różnych branż, takich jak formy, elektronika, półprzewodniki, wtryskiwanie tworzyw sztucznych, produkty 3C, opieka medyczna, lotnictwo... itp. Jest to ważny instrument stosowane w procesie kontroli jakości twoich produktów, zapewniające dokładność wymiarów twoich produktów, sprawiają, że twoje produkty są bardziej konkurencyjne.
Projektowanie mechanizmów optycznych urządzeń pomiarowych
>> Przyjęto konstrukcję ruchomego mostu w całości z zamkniętą ramą, naprawiono przedmiot pomiarowy, dużą nośność i dobrą wydajność.
>> Wprowadź technologię analizy elementów skończonych do projektowania mechanicznego, aby zapewnić wysoką sztywność i precyzję struktury mechanicznej.
>> Podstawa z marmuru granitowego klasy 000, wysoka wytrzymałość, odporność na korozję i dobra stabilność.
>> Stół roboczy do obróbki powierzchni z tlenku glinu --- szybka i elastyczna kontrola działania, trwała i piękna.
Optyczny sprzęt pomiarowy Konfiguracja
>> Otwarta linijka kraty, rozdzielczość 0,1um, wysoka precyzja i dobra stabilność.
>> Precyzyjna prowadnica liniowa, śruba kulowa szlifierki i serwomotor prądu przemiennego zapewniają stabilność dokładności pozycjonowania systemu maszyny.
>> Kolorowy aparat cyfrowy Giga o rozdzielczości 2M pikseli o wysokiej rozdzielczości spełnia wymagania wyraźnej obserwacji i stabilnego pomiaru.
>> 6,5-krotny obiektyw optyczny o wysokiej rozdzielczości, dokładny automatyczny zoom, szybka jednorazowa kalibracja pikseli.
>> Programowalne 8-sekcyjne źródło światła powierzchniowego LED z równoległym źródłem światła konturowego LED (zielone lub białe).
>> Sterowanie CNC, układ napędowy AC Servo z zamkniętą pętlą, sterowanie joystickiem, myszą lub klawiaturą.
Optyczny sprzęt pomiarowyOpcjonalny multisensor do pomiarów 3D
Oświetlenie: 4/8/40 sekcji LED powierzchniowe światło pierścieniowe;48 sekcji 4 kolory LED pierścień świetlny;Ruchoma 4-kolorowa lampa pierścieniowa LED
Obiektyw: ręczny wgnieciony obiektyw zmiennoogniskowy;Obiektyw z automatycznym zoomem, ręczny wgnieciony obiektyw zmiennoogniskowy ze światłem współosiowym;Obiektyw z automatycznym zoomem i współosiowym światłem.
Sonda dotykowa: zestawy Renishaw MCP, błąd pomiaru <= 0,75um;Renishaw PH6 + TP20, błąd pomiaru <= 0,35um.
Czujnik laserowy:bezkontaktowy czujnik laserowy KEYENCE;Czujnik pomiaru światła białego.
PARAMETRY
Nasze duże wizyjne szczegóły maszyny pomiarowej są takie, jak pokazuje poniższy wykres:
Model | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
Skok X, Y (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Przesuw osi Z (mm) | 200 (można podnieść zgodnie z wymaganiami klientów) | |||||
Ładowność | około.35 kg | |||||
Wymiar (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Waga (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Rezolucja | 0,5 μm (0,1 μm dla opcji) | |||||
Kamera | Aparat cyfrowy 2M HD GIGA | |||||
Szkła powiększające | profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu zmiennoogniskowego: 1~10X | |||||
Powiększenie wideo | 18~195X | |||||
(Zgodnie z różnymi modelami wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych) | ||||||
FOV | 8,1 ~ 1,3 mm | |||||
(Zgodnie z różnymi schematami dopasowania aparatu i obiektywu pole widzenia odpowiednio się zmieni, a rzeczywiste pole widzenia zależy od zmierzonych danych) | ||||||
Dokładność* | ≤ (3+L/200)μm | |||||
Oświetlenie | Programowalne 5-pierścieniowe 8-sekcyjne oświetlenie powierzchni LED | |||||
(40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe jako opcja) |
informacje o firmie
Nasz Klient i Agent
Często zadawane pytania |
---|
P1: Czy jesteś fabryką lub firmą handlową? |
A1: Jesteśmy fabryką i udzielamy najszybszej odpowiedzi w ciągu 24 godzin. |
P2: Czym zajmuje się głównie Twoja firma? |
A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
P3: Jak wybrać odpowiednią specyfikację? |
A3: Tak długo, jak poinformujesz nas o różnorodności i rozmiarze mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
P4: Czy akceptujesz usługę niestandardową? |
A4: Bądź pewien!Jesteśmy w stanie dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
P5: Jaki jest twój okres gwarancji? |
A5: Nasz okres gwarancji na produkt wynosi 1 rok.Jakość naszych produktów jest bardzo stabilna i mamy znacznie ulepszono niektóre łamliwe części.Możesz być spokojny o jakość naszych produktów. |
