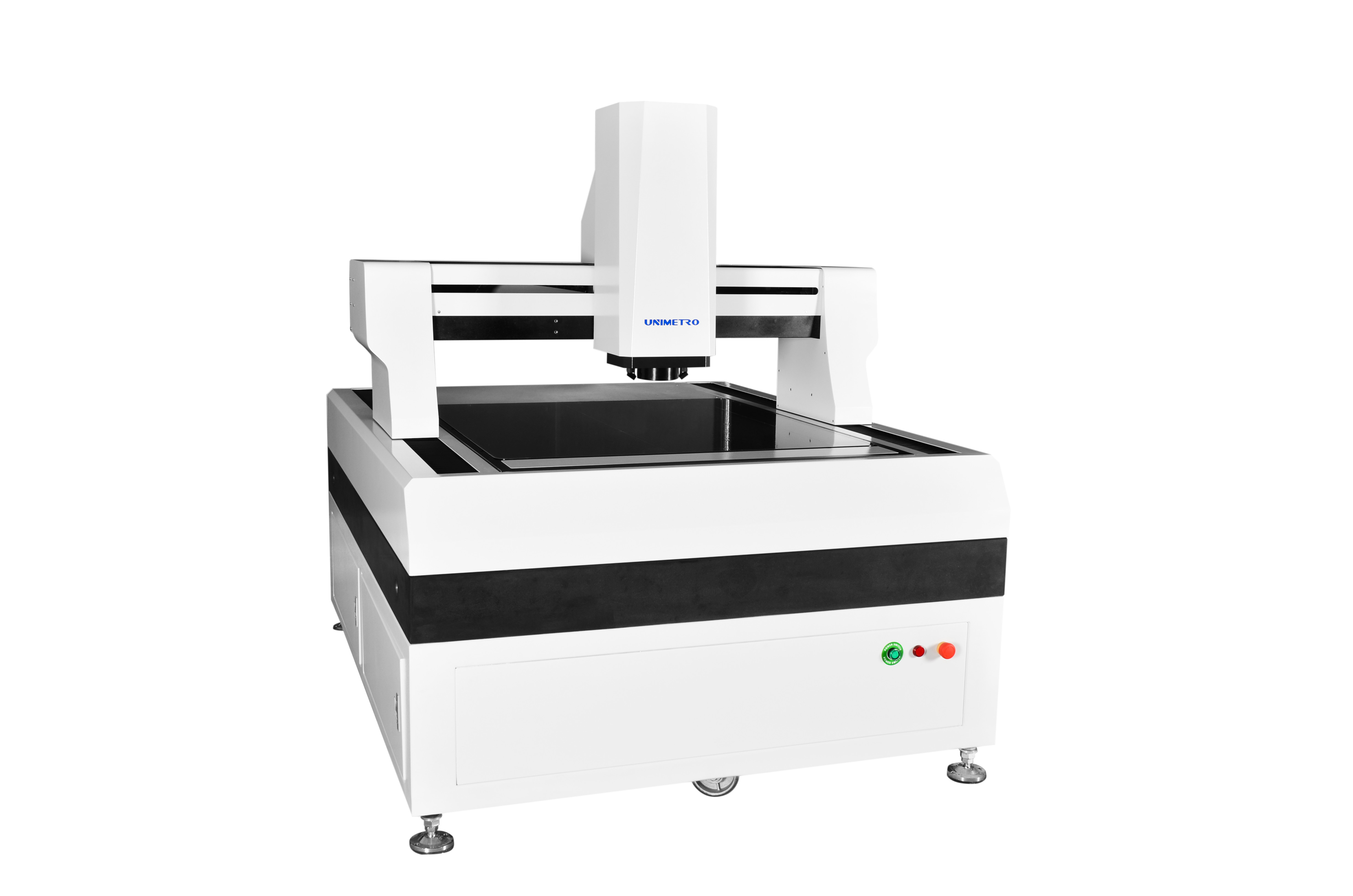

Duża maszyna do pomiaru wzroku z serwomotorem w zamkniętej pętli

Systemy pomiaru wizyjnego o dużych rozmiarach z serwomotorem z zamkniętą pętlą


Seria wysokowydajnych wizyjnych systemów pomiarowych o dużych rozmiarach jest specjalnie zaprojektowana do pomiarów o wysokiej precyzji i na dużą skalę.Przyjmuje całkowicie zamkniętą mobilną konstrukcję mostu, aby utrzymać stałe prace pomiarowe.Organicznie łączy wysoką precyzję i wysoką wydajność, aby skutecznie wykrywać parametry geometryczne różnych produktów.Obecnie jest stosowany głównie w płytkach drukowanych, laminacie miedzianym, szkle płaskim, module ciekłokrystalicznym, formach nożowych, materiałach izolacyjnych, blachach precyzyjnych i innych gałęziach przemysłu.





Opis

Systemy pomiaru wizyjnego Konstrukcja o wysokiej sztywności konstrukcji
>> Przyjęta jest cała konstrukcja mostu ruchomego z zamkniętą ramą, przedmiot pomiarowy jest stały, nośność jest duża, a wydajność ruchu jest dobra.
>> Wprowadź technologię analizy elementów skończonych do konstrukcji mechanicznej, aby zapewnić wysoką sztywność i precyzyjną strukturę mechaniczną.
>> Baza granitowa klasy 000, wysoka wytrzymałość, odporność na korozję i dobra stabilność.
>> Stół roboczy do obróbki powierzchni tlenku glinu, szybka i elastyczna kontrola działania, trwała i piękna.

Systemy pomiaru wizyjnegoKonfiguracja o wysokiej precyzji
>> Otwarta linijka kratowa RENISHAW, rozdzielczość 0,5um, wysoka precyzja i dobra stabilność.
>> Precyzyjna prowadnica liniowa, śruba kulowa szlifierki i serwomotor AC zapewniają stabilność dokładności pozycjonowania układu maszyny.
>> Kolorowa kamera cyfrowa Giga o wysokiej rozdzielczości 2M pikseli spełnia wymagania wyraźnej obserwacji i stabilnego pomiaru.
>> Obiektyw optyczny o wysokiej rozdzielczości 6,5x, dokładny automatyczny zoom, korekcja jednego piksela.
>> Programowalne 5-pierścieniowe 8-strefowe źródło światła powierzchniowego LED, układ równoległych źródeł światła konturowego LED z transmisją, inteligentna regulacja jasności 256 poziomów.
>> Sterowanie CNC z pełną osią, napęd serwomotoru AC z pełną pętlą zamkniętą.





Parametry

Model	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Podróż X, Y (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Podróż w osi Z (mm)	200 (można podnieść zgodnie z wymaganiami klientów)
Ładowność	około.35 kg
Wymiar (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Waga (kg)	1500	1800	2900	3200	4400	4800
Rezolucja	0.5μm (0,1um dla opcji)
	Aparat fotograficzny	Aparat cyfrowy 2M HD GIGA
	Szkła powiększające	profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu: 1~10X
	Powiększenie wideo	18~195X (w zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych)
	FOV	8,1 ~ 1,3 mm (zgodnie z różnymi schematami dopasowania kamery i obiektywu pole widzenia zmieni się odpowiednio, a rzeczywiste pole widzenia zależy od zmierzonych danych)
	Precyzja*	≤ (3+L/200)μm
Oświetlenie	Programowalne 5-pierścieniowe 8 sekcji podświetlenia powierzchni LED (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe dla opcji)
