Przyrząd do pomiaru obrazu o dużym zakresie pomiarowym zatwierdzony przez ISO

Wysokowydajny przyrząd do pomiaru obrazu o dużym zakresie pomiarowym / VMM

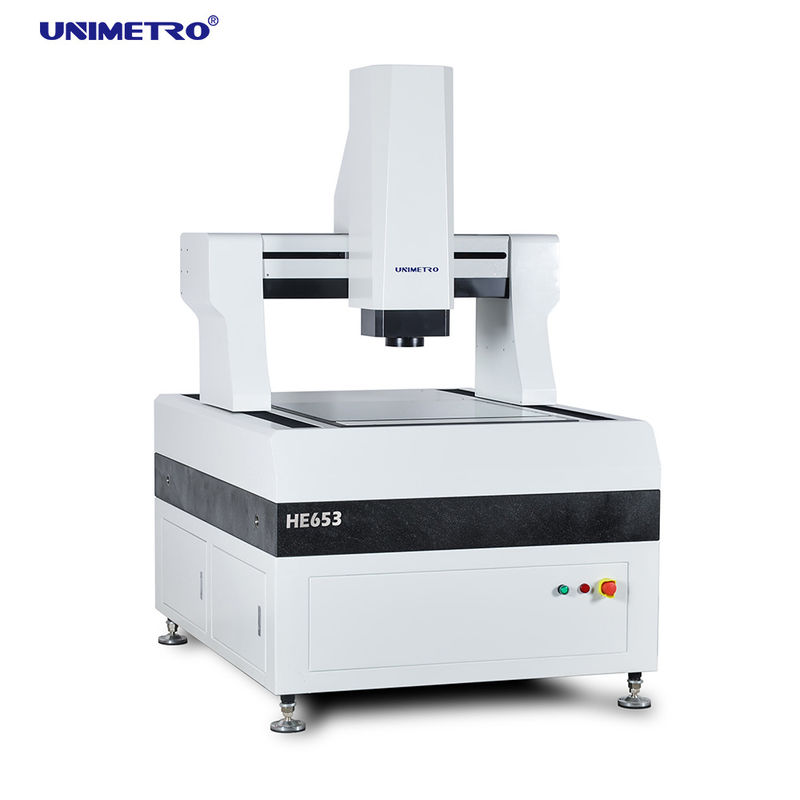

W pełni automatyczny przyrząd do pomiaru obrazu typu gantry jest specjalnie zaprojektowany do pomiarów o wysokiej precyzji i na dużą skalę.Przyjmuje całkowicie zamkniętą mobilną konstrukcję mostu, aby utrzymać stałe prace pomiarowe.Organicznie łączy wysoką precyzję i wysoką wydajność, aby skutecznie wykrywać parametry geometryczne różnych produktów.Stosowany jest głównie w branżach takich jak: płytka drukowana, laminat pokryty miedzią, szkło płaskie, moduł ciekłokrystaliczny, forma nożowa, materiał izolacyjny, blacha precyzyjna i tak dalej.

Funkcje sprzętowe

>> Przyjęto całą zamkniętą ramę ruchomą konstrukcję mostu, naprawiono przedmiot pomiarowy, dużą nośność i dobrą wydajność.
>> Wprowadź technologię analizy elementów skończonych do konstrukcji mechanicznej, aby zapewnić wysoką sztywność i precyzyjną strukturę mechaniczną.
>> Podstawa z marmuru granitowego klasy 000, wysoka wytrzymałość, odporność na korozję i dobra stabilność.
>> Stół roboczy do obróbki powierzchni tlenku glinu --- szybka i elastyczna kontrola działania, trwała i piękna.





Konfiguracja

>> Otwarta linijka kratowa, rozdzielczość 0,1um, wysoka precyzja i dobra stabilność.
>> Precyzyjna prowadnica liniowa, śruba kulowa szlifierki i serwomotor AC zapewniają stabilność dokładności pozycjonowania układu maszyny.
>> Kolorowa kamera cyfrowa Giga o wysokiej rozdzielczości 2M pikseli spełnia wymagania wyraźnej obserwacji i stabilnego pomiaru.
>> Obiektyw optyczny o wysokiej rozdzielczości 6,5x, dokładny automatyczny zoom, szybka kalibracja jednego piksela.

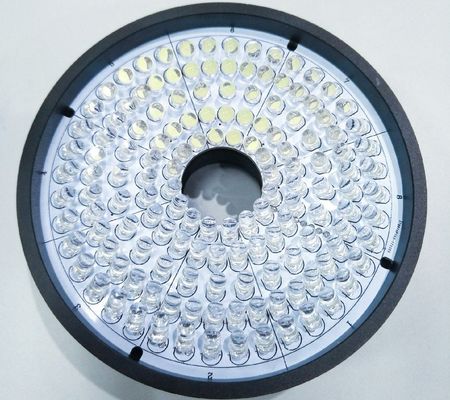

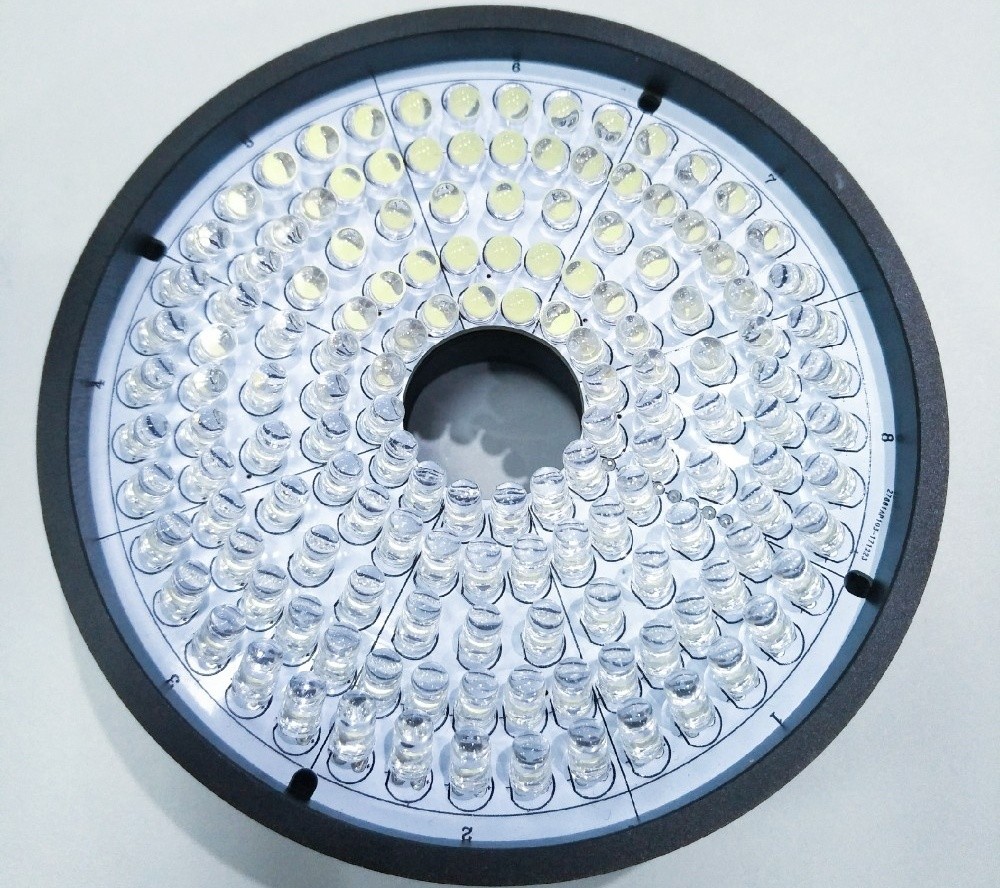

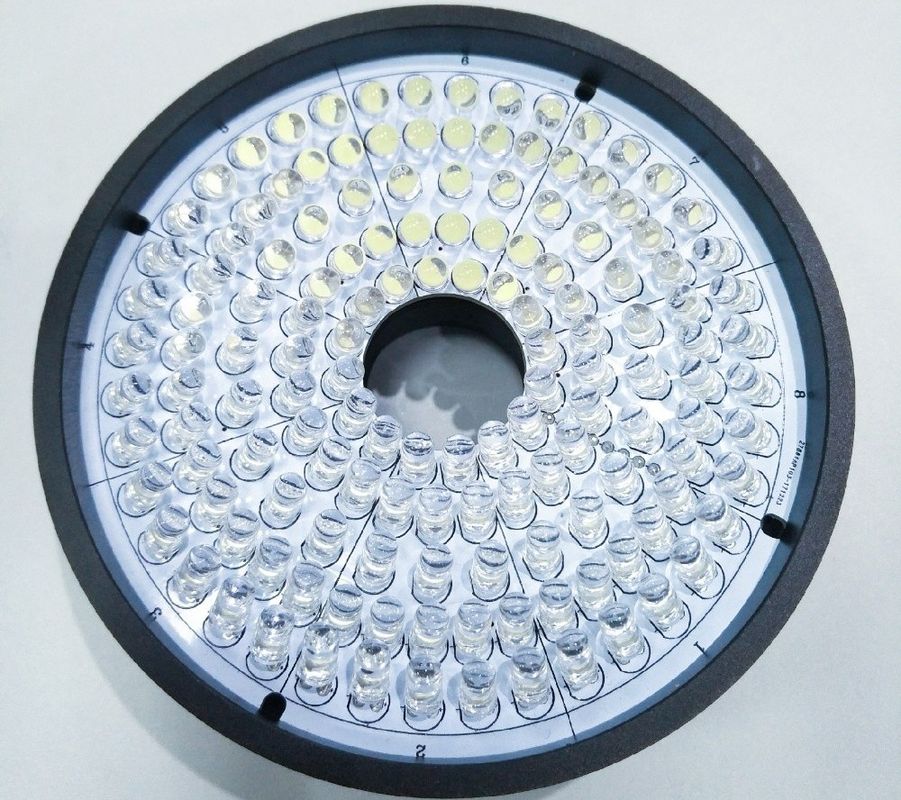

>> Programowalne 8-sekcyjne źródło światła LED powierzchniowe z równoległym oświetleniem konturowym LED (zielone lub białe).
>> Sterowanie CNC, układ napędowy AC Servo z zamkniętą pętlą, joystick, sterowanie myszą lub klawiaturą.





Przyrząd do pomiaru obrazu Opcjonalny czujnik wieloczujnikowy do pomiaru 3D

Oświetlenie: 4/8/40 sekcji powierzchniowe oświetlenie pierścieniowe LED;48 sekcji 4 kolory pierścieniowe oświetlenie LED;Ruchome 4 kolory pierścieniowe światło LED

Obiektyw:Ręczny wgnieciony obiektyw zmiennoogniskowy;Obiektyw z automatycznym zoomem, ręczny wgnieciony obiektyw zmiennoogniskowy ze światłem współosiowym;Obiektyw z automatycznym zoomem ze światłem współosiowym.

Sonda dotykowa: zestawy Renishaw MCP, błąd pomiaru <= 0,75um;Renishaw PH6 + TP20, błąd pomiaru <= 0,35um.

Czujnik laserowy: bezdotykowy czujnik laserowy KEYENCE;Czujnik pomiaru światła białego.

Parametry

Model	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Podróż X, Y (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Podróż w osi Z (mm)	200 (można podnieść zgodnie z wymaganiami klientów)
Ładowność	około.35 kg
Wymiar (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Waga (kg)	1500	1800	2900	3200	4400	4800
Rezolucja	0.5μm (0,1um dla opcji)
	Aparat fotograficzny	Aparat cyfrowy 2M HD GIGA
	Szkła powiększające	profesjonalny obiektyw z automatycznym zoomem Powiększenie obiektywu: 1~10X
	Powiększenie wideo	18~195X (w zależności od różnych modeli wybranej kamery, jej powiększenie ulegnie zmianie; rzeczywiste powiększenie zależy od zmierzonych danych)
	FOV	8,1 ~ 1,3 mm (zgodnie z różnymi schematami dopasowania kamery i obiektywu pole widzenia zmieni się odpowiednio, a rzeczywiste pole widzenia zależy od zmierzonych danych)
	Precyzja*	≤ (3+L/200)μm
Oświetlenie	Programowalne 5-pierścieniowe 8 sekcji podświetlenia powierzchni LED (40 sekcji światła pierścieniowego, światło współosiowe, ruchome wielokolorowe światło pierścieniowe dla opcji)
