| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Orzecznictwo: | CE ISO |
| Numer modelu: | SZCZYT |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 10 ~ 20 dni |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 30 na miesiąc |
| Wymiar: | 810*610*1055mm | Skala: | 300*200*200mm |
|---|---|---|---|
| Precyzja: | 3+L/200um | Powtarzalność: | 3um |
| Waga: | 330kg | Aparat fotograficzny: | Kamera CCD klasy przemysłowej |

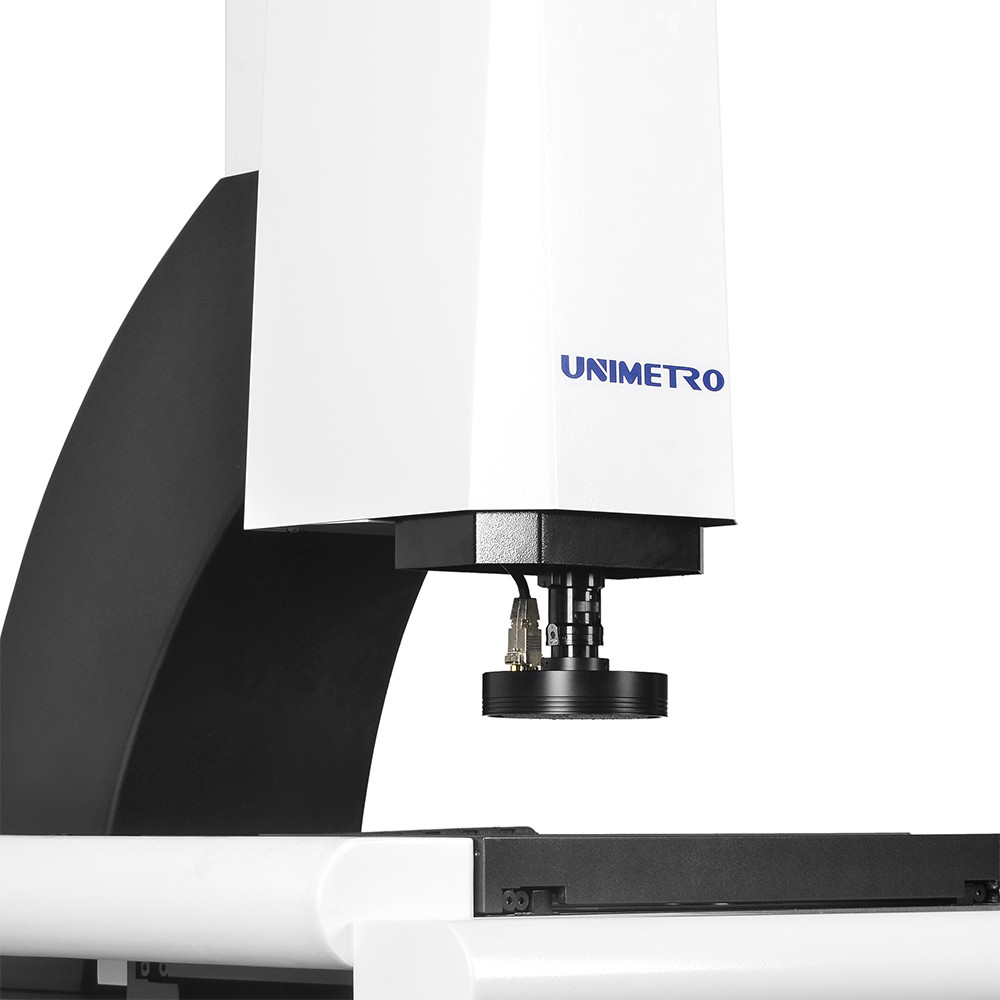

| Obiektyw: | 0,7-4,5X | Odległość robocza: | 108 mm |
| Rozdzielczość w skali liniowej: | 0,0005 mm | Gwarancja: | 24 miesiące |
| High Light: | Kompaktowy wizyjny system pomiarowy,wizyjne systemy pomiarowe CNC,wizyjny system pomiarowy CE |
||
Konfiguracja sprzętu
◉ 3-osiowe skale liniowe o rozdzielczości 0,5um
◉ Wysoka wydajność funkcji automatycznego ustawiania ostrości
◉ Aluminiowy etap pracy i twarde anodowanie
Zastosowanie optycznego sprzętu pomiarowego
1) Urządzenia do pomiaru obrazu serii PEAK są kompatybilne z pełną linią światłowodowych czujników pomiarowych firmy Omron, która oferuje;Większa możliwość precyzyjnego wymogu pomiaru.
5) Urządzenia do pomiaru obrazu serii PEAK są zgodne z sondą dotykową firmy Renishaw jako konfiguracja opcjonalna.Użytkownicy mogą łatwo uzyskać funkcję pomiaru 2D i 3D w jednej maszynie.
6) Oprogramowanie może obliczyć przesunięcie między soczewką optyczną a sondą dotykową, upewniając się, że wszystkie wyniki pomiarów mieszczą się w jednym układzie współrzędnych.Wyniki pomiarów można przedstawić jako rysunek 3D do celów inżynierii odwrotnej.
Parametry
| Model |

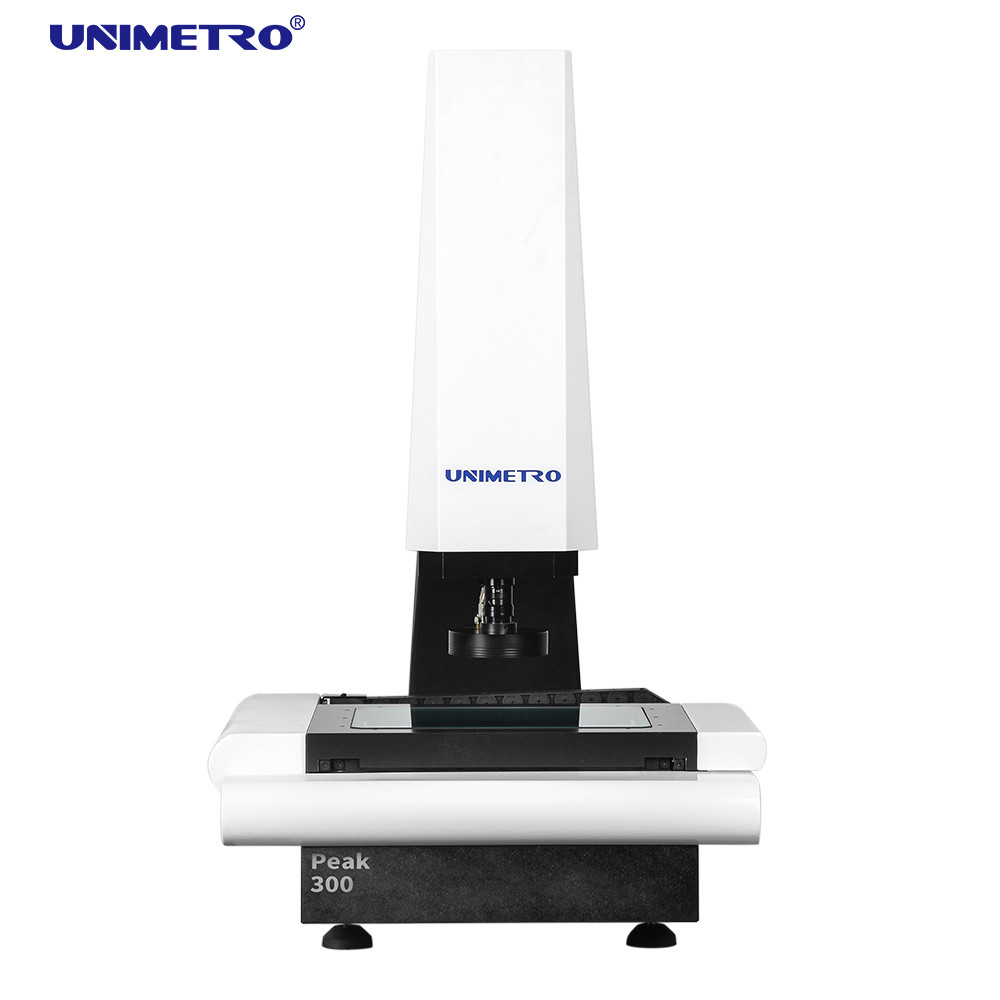

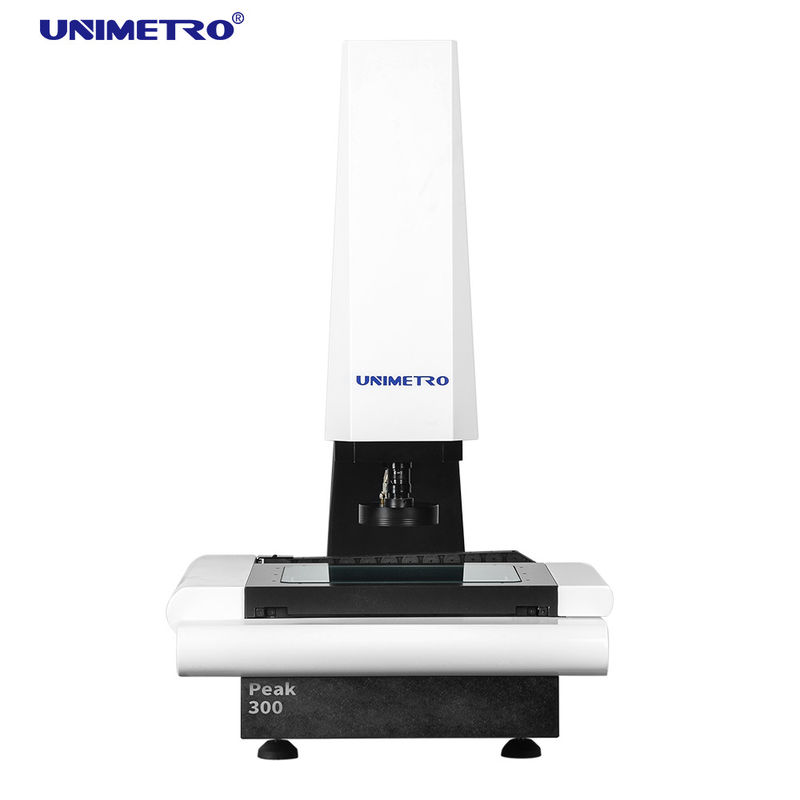

SZCZYT 300 |
SZCZYT 400 |
|
Wymiar (mm) (dł. * szer. * wys.) |
850*650*1060 |
1000*800*1080 |
|
Zakres pomiarowy (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
|
Dokładność (μm) |
3+L/200 |
3+L/200 |
|
Powtarzalność (μm) |
3 |
3 |
|
Waga (kg) |
120 |
150 |
|
Kamera |
Analogowa kamera CCD klasy przemysłowej i karta graficzna SV2000E |
|
|
Obiektyw |
Ręczny wgnieciony obiektyw zmiennoogniskowy Obiektyw z ręcznym zoomem 0,7-4,5X / 0,7-4,5X ze sprzężeniem zwrotnym sygnału (opcjonalnie) / Obiektyw z automatycznym zoomem (opcjonalnie) |
|
|
Powiększenie |
18-188X (Inna kombinacja aparatu i obiektywu prowadzi do różnych zakresów powiększenia |
|
|
FOV |
8,1-1,3 mm (różna kombinacja aparatu i obiektywu prowadzi do różnych zakresów pola widzenia) |
|
|
Odległość robocza |
108 mm |
|
|
Rozdzielczość skal liniowych |
0,0005 mm |
|
|
Oświetlenie |
Programowalne 3 pierścienie, 8 sekcji pierścienia powierzchniowego, programowalne równoległe światło konturowe |
|
informacje o firmie
Nasz Klient i Agent
| Często zadawane pytania |
|---|
| P1: Czy jesteś fabryką lub firmą handlową? |
| A1: Jesteśmy fabryką i udzielamy najszybszej odpowiedzi w ciągu 24 godzin. |
| P2: Czym zajmuje się głównie Twoja firma? |
| A2: Produkujemy głównie wizyjną maszynę pomiarową, współrzędnościową maszynę pomiarową, zestaw osprzętu CMM i VMM. |
| P3: Jak wybrać odpowiednią specyfikację? |
| A3: Tak długo, jak poinformujesz nas o różnorodności i rozmiarze mierzonego produktu, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach. |
| P4: Czy akceptujesz usługę niestandardową? |
| A4: Bądź pewien!Jesteśmy w stanie dostarczyć nie tylko maszyny typowe, ale także maszyny dostosowane do potrzeb klienta. |
| P5: Jaki jest twój okres gwarancji? |
| A5: Nasz okres gwarancji na produkt wynosi 1 rok.Jakość naszych produktów jest bardzo stabilna i mamy znacznie ulepszono niektóre łamliwe części.Możesz być spokojny o jakość naszych produktów. |
