Dom > Produkty> Maszyna pomiarowa do wizji> Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż

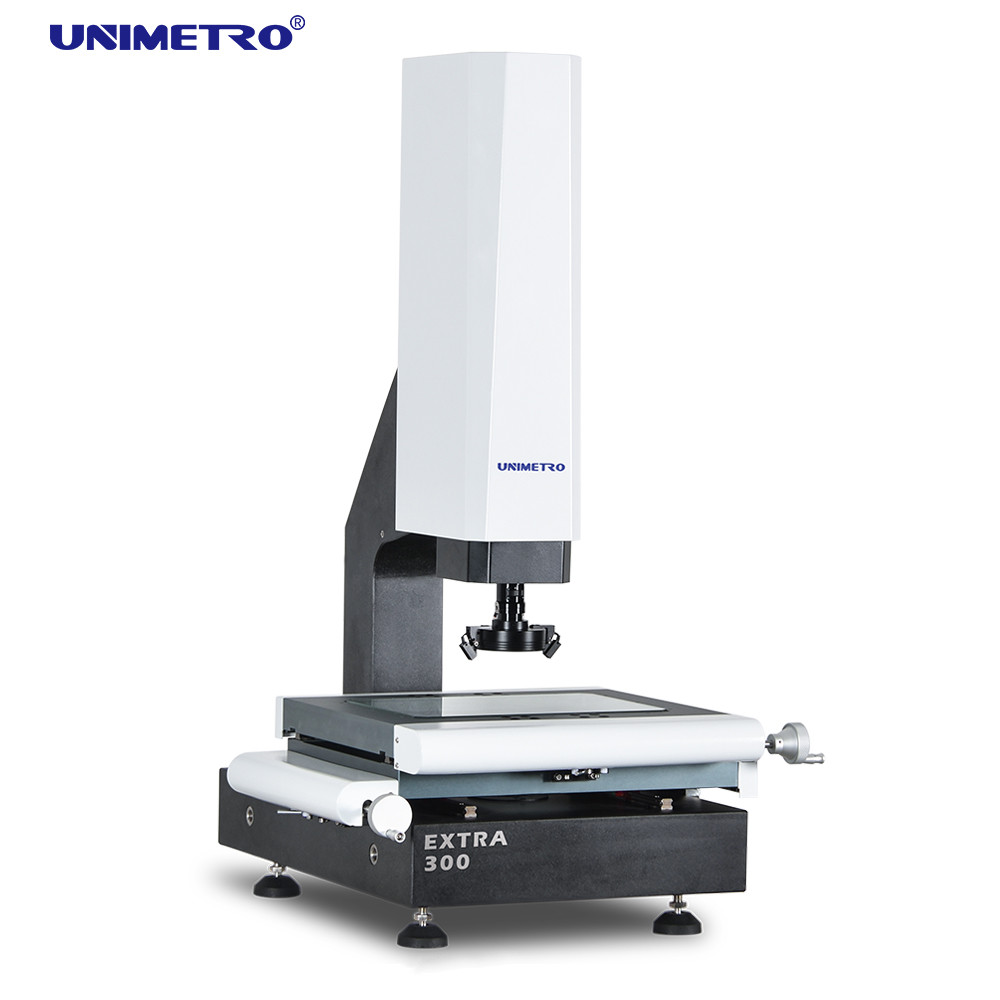

Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż

EXTRA Series VMM Machine Accurate Physical Dimension Measuring for Various Industries
EXTRA Series VMM Machine Accurate Physical Dimension Measuring for Various Industries
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE, ISO
Numer modelu: Dodatkowy
Minimalne zamówienie: 1
Cena: Discussible
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 5 ~ 15 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 40
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Product Name: Vision Measuring Machine Z axis movement: Motorized
Z axis movement control: Keyboard, software Focus: Automatic
X,Y Movement: Manual Dimension: 600*740*980mm
Measuring range: 300*200*200mm Measuring accuracy: 2.5+L/100um
Repeatability: 2.5um Weight: 190kg
Linear scale resolution: 0.5um(0.1um for option) CCD camera: HD CCD camera
Podkreślić:

Optyczny system pomiarowy VMM

,

półautomatyczny system VMM

,

system VMM dla przemysłu form

opis produktu

Semi-Auto VMM / System pomiaru optycznego do kontroli kwatyczności





Opis systemu

1) Maszyna VMM jest instrumentem stosowanym do dokładnego pomiaru wymiarów fizycznych, dokładności do poziomu mikrona.
2) Maszyna VMM - instrument pomiarowy optyczny wykorzystujący kamerę do uchwycenia obrazu przedmiotu, analizy piksela obrazu i obliczenia wymiaru 2D za pomocą oprogramowania pomiarowego.
3) Maszyna VMM serii EXTRA jest ważnym instrumentem stosowanym w procesie kontroli jakości produktów.
4) Maszyna VMM serii EXTRA została zaprojektowana i opracowana przez UNIMETRO, która jest popularnym modelem odpowiednim dla większości aplikacji pomiarowych dokładnych wymiarów 2D i użytkowników końcowych z różnych gałęzi przemysłu,jako pleśńElektronika, półprzewodnik, wtrysk plastiku, produkty 3C, opieka medyczna, lotnictwo... itp.
5) Oś Z maszyny VMM z serii EXTRA jest skonfigurowana z serwomotorem w pętli zamkniętej, aby osiągnąć wysoką dokładność sterowania ruchem i funkcję autofokusu,Użytkownicy mogą kontrolować ruch osi Z i skupianie obrazu w oprogramowaniu lub klawiaturze, znacznie zwiększyć wydajność pomiaru.





Konfiguracja sprzętu

Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 0

◉ 3 axis 0.5um resolution linear scales

Wysoka wydajność Funkcja autofokusu
Kompatybilny z sondą dotykową Renishaw
️ Aluminiumowe etapy obróbki i twarde anodowanie
3 pierścienie 8 sekcji LED światło pierścieniowe sterowanie oprogramowaniem i programowalne
¢ Równoległe światło ścieżki LED światło kontur sterowanie oprogramowaniem i programowalne
Kamera cyfrowa HD o rozdzielczości 1,2M pikseli
¢ Zintegrowana skrzynia sterująca rdzeniem
◉ Z axis motorized control
◉ HIWIN linear guide way
Ręczny generator impulsów do sterowania ruchem osi Z
Z wskaźnikami laserowymi do pomocniczego pozycjonowania i skupiania
¢ 0,7-4,5X ręczna obiektyw zoomowy z wgnieceną soczewką zwrotną sygnału powiększania

Łatwa kalibracja

◉ Multiple angle touching

¢ Szybkie ustawienie układu współrzędnych

Kompatybilny z całą linią Renishaw stylis

Wspierany moduł CAD (nieobowiązkowy)

Wyniki rysunków 3D
️ Kompatybilna z sondą gwiazdą
Zmiary wymiarów 3D
◉ Image and touch probe combine measuring
◉ Probe rack supported(Optional)



Parametry

Model EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Rozmiar ((mm) ((L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Zakres pomiarów (mm) 200*100*150 300*200*200 400*300*200 500*400*200
Dokładność pomiaru (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Powtarzalność (μm) 2.5 2.5 2.5 3
Masę (kg) 140 kg 190 kg 240 kg 290 kg
Obraz i pomiar CCD 200 mm (może być podniesione zgodnie z wymaganiami klientów)
Lensy Ręczne soczewki zoomowe z wgnieceną soczewką 0,7-4,5X/soczewka zoomowa 1-10X
Zwiększenie 18-195X (tylko w celu odniesienia. Przy różnych aparatach i obiektywach powiększenie będzie inne.)
Pole widzenia 8.1~1.3mm
Odległość robocza 108 mm
Rozdzielczość w skali liniowej 0.5 μm (opcjonalnie 0,1 μm)
System napędowy Dostępne sterowanie ręczne osi X, osi Y, osi Z, sterowanie CNC w pętli zamkniętej i funkcja AUTU FOCUS
Oświetlenie Programuje się 4 sekcje światła powierzchniowego LED, równoległe światło LED, 8 sekcji światła LED, opcjonalnie



Funkcje oprogramowania



Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 1

Wprowadzenie pliku CAD i pomiaru
¢ Arrywacja części i pomiar makro
️ Autofokus i pomiar wysokości
Funkcja nawigacji pomaga szybko zlokalizować
️ Mocna funkcja pomiaru geometrycznego
◉ Multiple data reports and graphical data output function
Elastyczny program użytkownika
 tworzenie elementów odniesienia
️ Mocna funkcja wykrywania krawędzi
Wspieranie wielu zewnętrznych akcesoriów
Automatyczne obliczenie tolerancji geometrycznych elementów
¢ Szybkie i wygodne pomiary skomplikowanej produkcji



Informacje o spółce


Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 2
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 3
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 4
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 5

Nasz klient i agent

Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 6
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 7
Częste pytania
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 8Q1: Czy jesteś fabryką czy firmą handlową?
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 9A1: Jesteśmy fabryką i dajemy najszybszą odpowiedź w ciągu 24 godzin.
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 8P2: W czym głównie zajmuje się pańska firma?
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 9Odpowiedź: Głównie produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, armatury CMM i VMM itp.
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 8P3: Jak wybrać odpowiednią specyfikację?
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 9A3: Tak długo, jak nam powiecie różnorodność i rozmiar produktu, który ma być zmierzony, nasz profesjonalny zespół doradziłby wam instrument pomiarowy odpowiednich specyfikacji.
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 8Q4: Czy akceptujesz usługę na zamówienie?
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 9A4: bądź pewien! możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta.
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 8P5: Jaki jest okres gwarancji?
Seria EXTRA VMM - Precyzyjne pomiary wymiarów fizycznych maszyn dla różnych branż 9A5: Nasz okres gwarancji produktu wynosi 1 rok.
Możesz być pewna jakości naszego produktu.
