1) Wizyjna maszyna pomiarowa jest instrumentem służącym do dokładnego pomiaru wymiarów fizycznych, z dokładnością do poziomu mikrona.
2) Wizyjna maszyna pomiarowa optyczny przyrząd pomiarowy wykorzystujący kamerę do przechwytywania obrazu przedmiotu obrabianego, analizy piksela obrazu i obliczania wymiaru 2D za pomocą oprogramowania pomiarowego.

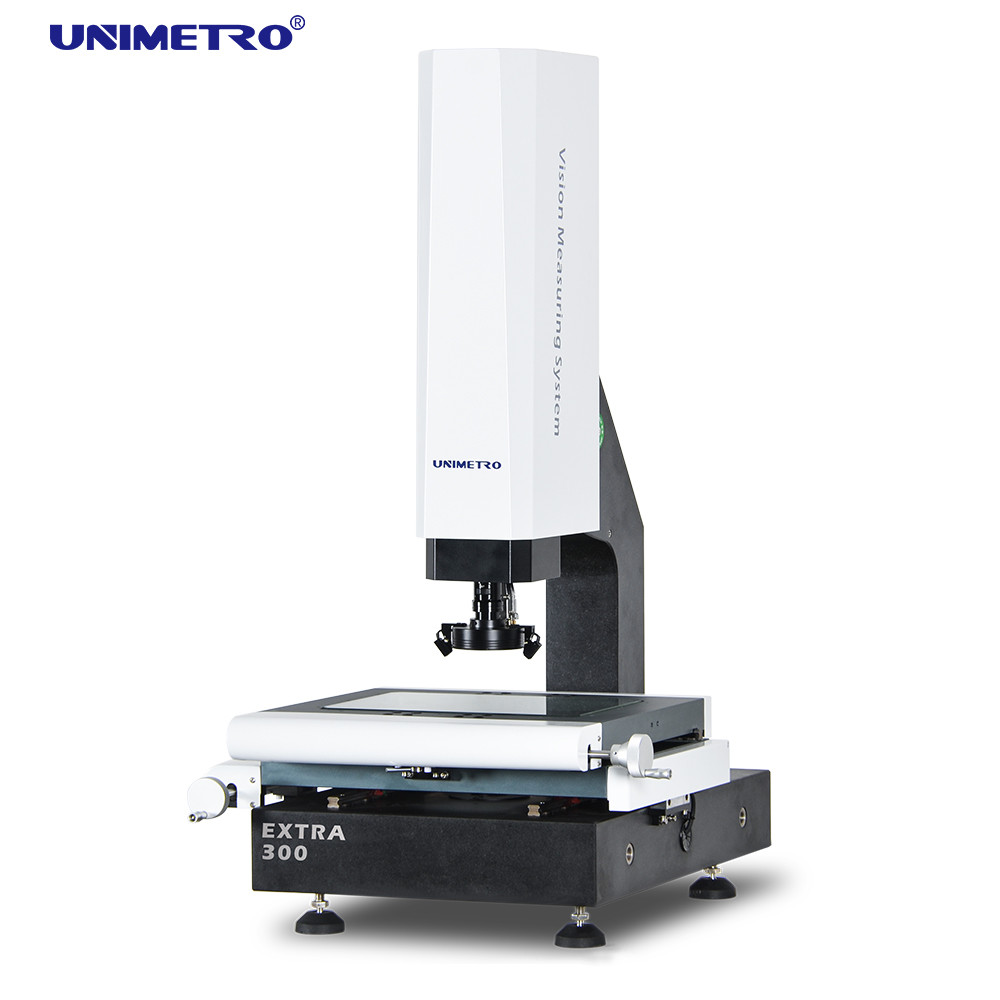

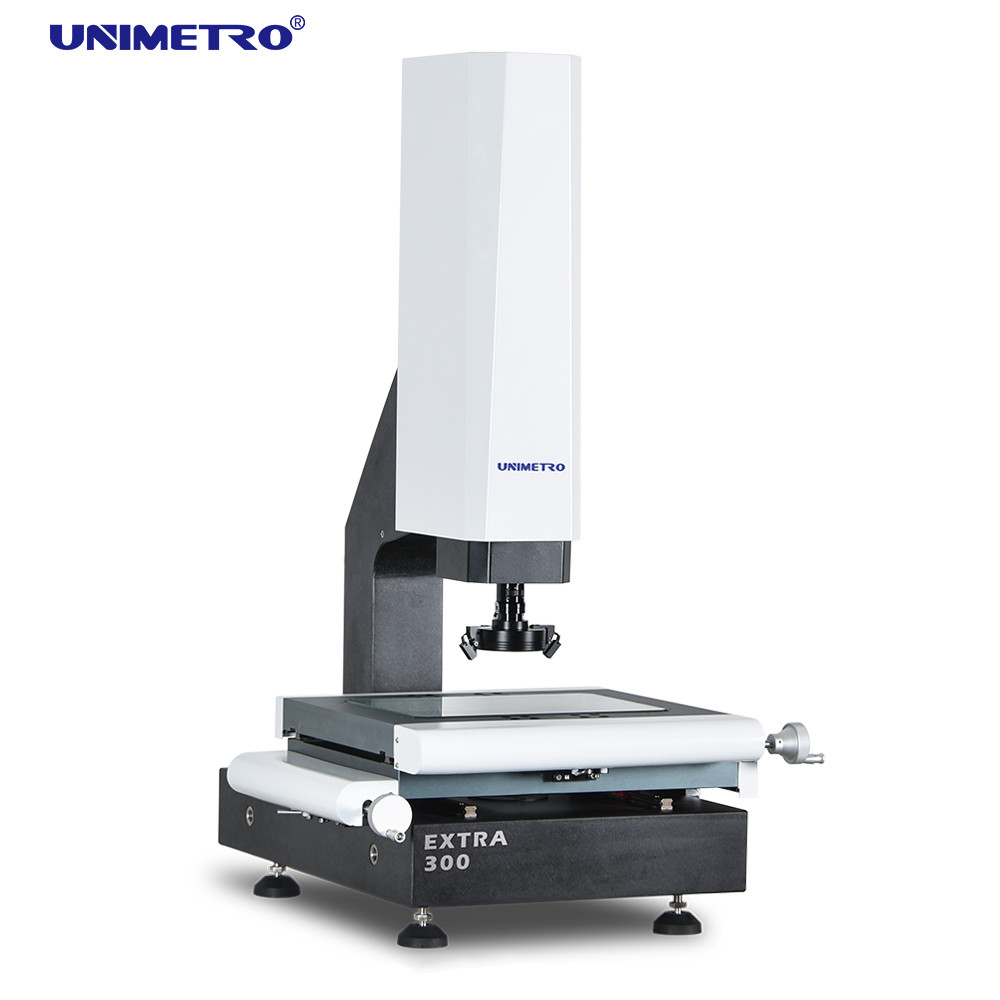

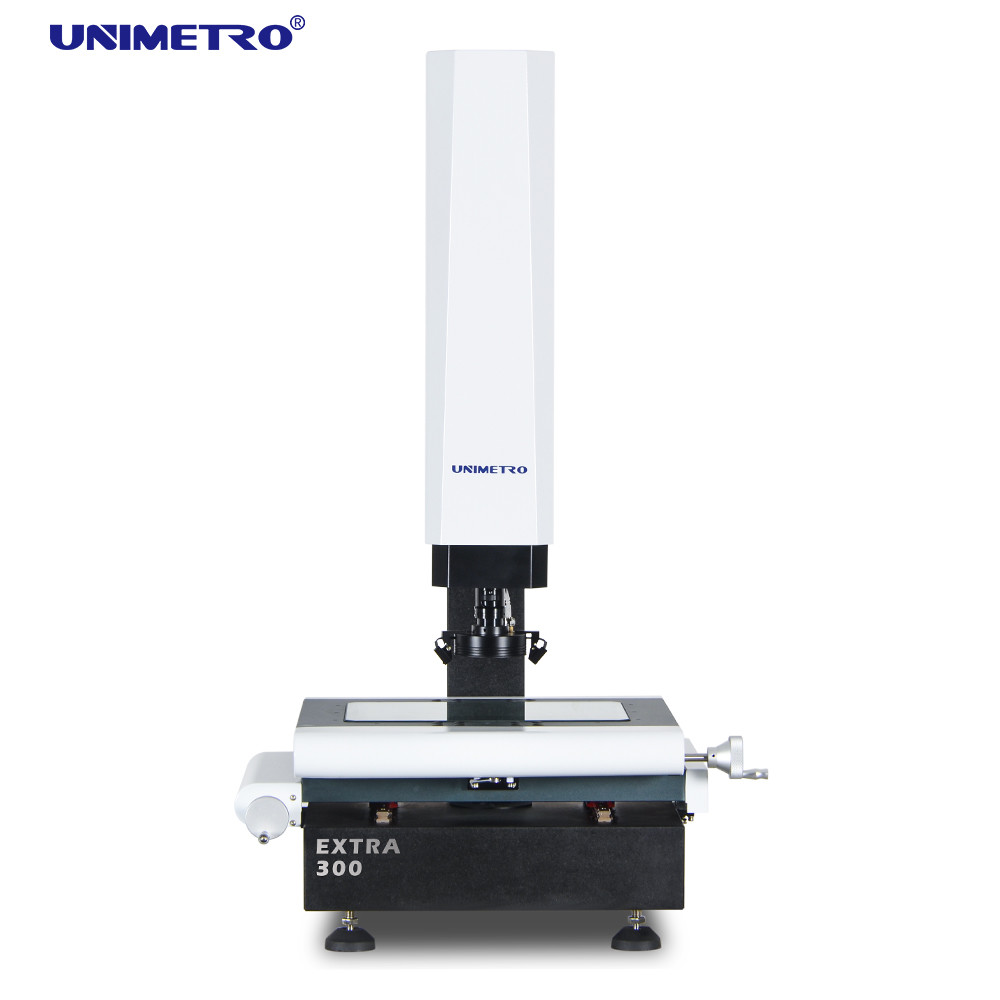

3) Optyczna maszyna pomiarowa serii EXTRA jest ważnym instrumentem wykorzystywanym w procesie kontroli jakości Twoich produktów.Zapewnia dokładność wymiarów Twoich produktów, czyni Twoje produkty bardziej konkurencyjnymi.
4) Wizyjna maszyna pomiarowa serii EXTRA została zaprojektowana i opracowana przez UNIMETRO, która jest popularnym modelem pasującym do większości dokładnych aplikacji do pomiaru wymiarów 2D i użytkowników końcowych z różnych branż, takich jak formy, elektronika, półprzewodniki, wtryskiwanie tworzyw sztucznych, produkty 3C, Opieka medyczna, lotnictwo… itp.
5) Oś Z wizyjnej maszyny pomiarowej serii EXTRA jest skonfigurowana z układem serwomotoru z zamkniętą pętlą, aby osiągnąć wysoką dokładność sterowania ruchem i funkcją automatycznego ustawiania ostrości, użytkownicy mogą kontrolować ruch osi Z i ogniskowanie obrazu w oprogramowaniu lub klawiaturze, wysoce zwiększyć wydajność pomiaru.
6) Seria EXTRA jest innowacyjnie skonfigurowana z ręcznym generatorem impulsów do precyzyjnej regulacji pozycji osi Z, użytkownicy mogą łatwo uzyskać precyzyjną regulację osi Z i ogniskowanie.
--W porównaniu do sterowania ruchem za pomocą klawiatury lub joysticka, MPG jest bardziej precyzyjny i czuły, użytkownicy mogą nawet przesuwać oś mikron po mikronie.Oferując najlepsze wrażenia z użytkowania dla użytkowników.
- Oś Z z funkcją automatycznego ustawiania ostrości o wysokiej dokładności, pozwala użytkownikom na szybkie i stabilne ustawianie ostrości, eliminując błąd ogniskowania spowodowany błędną oceną lub indywidualną różnicą operatorów.
--Dzięki wysokowydajnej funkcji automatycznego ustawiania ostrości, użytkownicy mogą uzyskać funkcję pomiaru wysokości w serii EXTRA poprzez pomiar bezkontaktowy.
7) Seria EXTRA wykorzystuje ręcznie wgnieciony obiektyw zmiennoogniskowy z czujnikiem sprzężenia zwrotnego sygnału powiększenia, po zmianie powiększenia przez użytkownika oprogramowanie automatycznie dobierze odpowiednie parametry, użytkownik nie musi zmieniać parametrów w oprogramowaniu i kontynuować proces pomiaru.Co zapewnia wygodniejszą i oszczędzającą czas aplikację.
--Skonfigurowany z aparatem cyfrowym HD o rozdzielczości 1,2 M pikseli, pozwala użytkownikom cieszyć się wysokiej jakości obrazem podczas procesu pomiaru, znacznie zwiększając dokładność pomiaru.Seria jest skonfigurowana z prowadnicą liniową o wysokiej dokładności, zapewniając wyjątkową dynamikę i wygodę użytkownika końcowego.Zawiera również w pełni programowalny 8-sekcyjny pierścień oświetlenia powierzchniowego LED, 3-osiowe przetworniki liniowe o wysokiej rozdzielczości 0,0005 mm oraz wydajne oprogramowanie pomiarowe.
◉ 3-osiowe skale liniowe o rozdzielczości 0,5um
◉ Wysoka wydajność funkcji automatycznego ustawiania ostrości
◉ Kompatybilny z sondą dotykową Renishaw

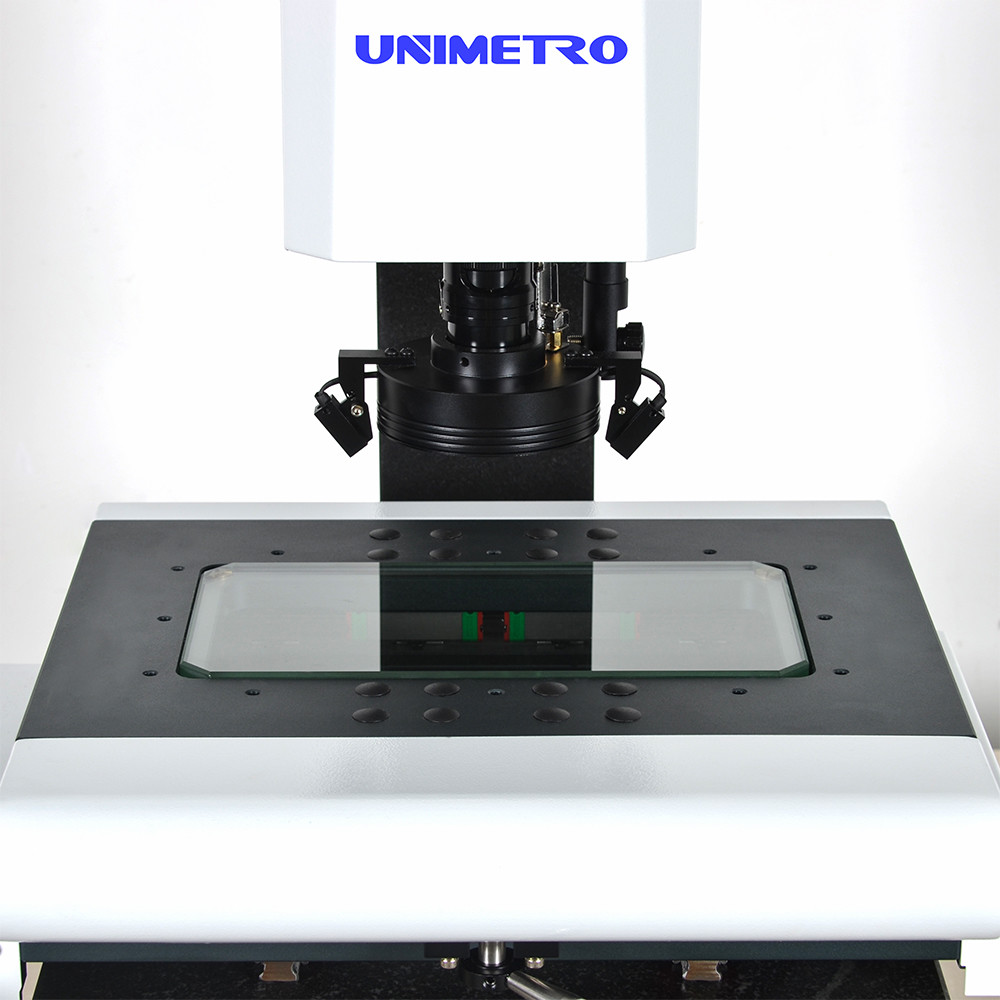

◉ Aluminiowy etap pracy i twarde anodowanie

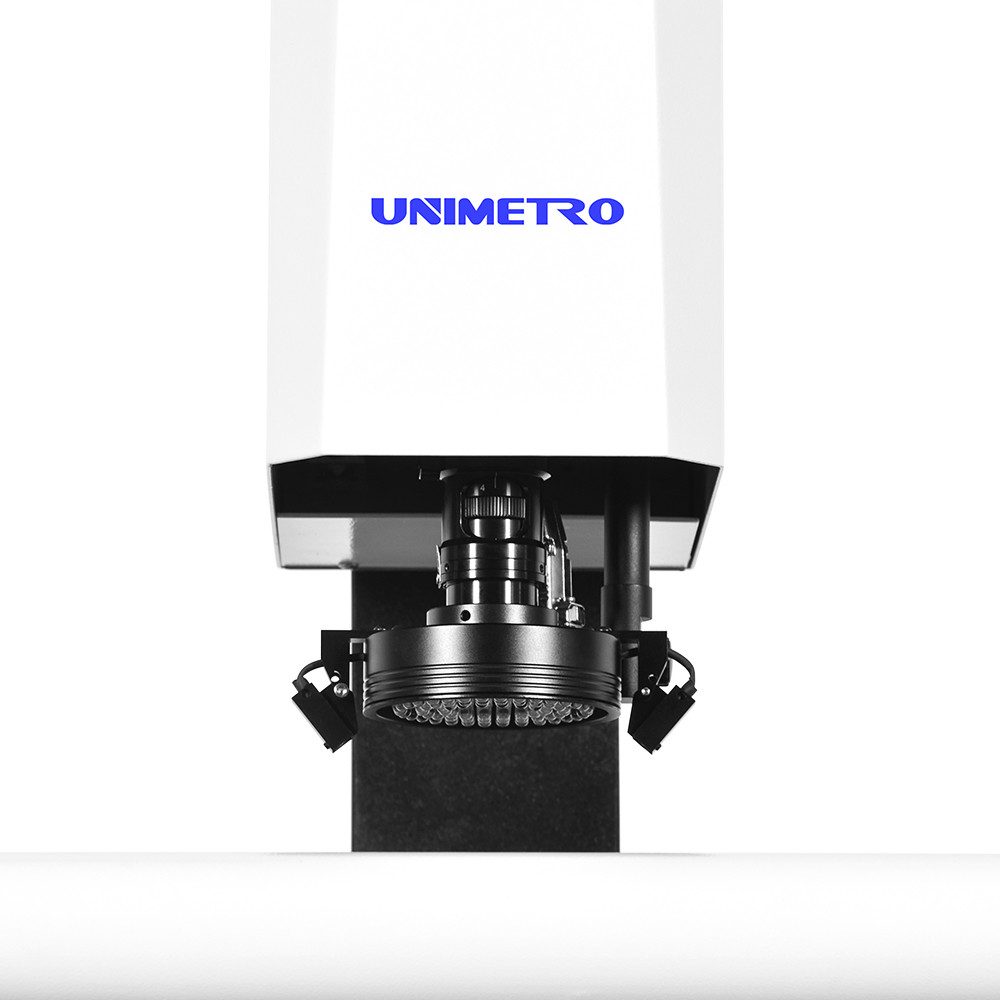

◉ 3 pierścienie 8-sekcyjne sterowanie programowe i programowalne oświetlenie pierścieniowe LED
◉ Równoległa ścieżka światła Sterowanie programowe i programowanie światła obrysowego LED
◉ Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
◉ Zintegrowana główna skrzynka kontrolna
◉ Zmotoryzowane sterowanie osią Z
◉ Prowadnica liniowa HIWIN
◉ Ręczny generator impulsów do sterowania ruchem osi Z
◉ Ze wskaźnikami laserowymi do pomocniczego pozycjonowania i ustawiania ostrości
◉ Wgnieciony obiektyw zmiennoogniskowy 0,7-4,5X z czujnikiem sprzężenia zwrotnego sygnału powiększenia
Cechy
◉ Łatwa kalibracja
◉ Dotykanie pod wieloma kątami
◉ Szybkie ustawienie układu współrzędnych
◉ Zgodność z pełną linią trzpieni pomiarowych firmy Renishaw
◉ Obsługiwany moduł CAD (opcjonalnie)
◉ Wyjście rysunku 3D
◉ Kompatybilny z sondą gwiazdową
◉ Pomiar wymiarów 3D
◉ Sonda obrazowa i dotykowa łączą pomiar
◉ Obsługiwany stojak na sondy (opcjonalnie)
Parametry
| Model |
DODATKOWE 200 |
DODATKOWE 300 |
DODATKOWE 400 |
DODATKOWE 500 |
| Wymiar (mm) (dł. * szer. * wys.) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Zakres pomiarowy (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Dokładność pomiaru (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Powtarzalność (μm) |
2.5 |
2.5 |
2.5 |
3 |
| waga (kg) |
140kg |
190 kg |
240 kg |
290kg |
| Obraz i pomiar |
CCD |
200mm (można podnieść zgodnie z wymaganiami klientów) |
| Obiektyw |
Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7-4,5X/obiektyw z automatycznym zoomem 1-10X |
| Powiększenie |
18-195X (tylko w celach informacyjnych. W przypadku innego aparatu i obiektywu powiększenie będzie inne.) |
| Pole widzenia |
8,1 ~ 1,3 mm |
| Odległość robocza |
108 mm |
| Rozdzielczość skali liniowej |
0,5 μm (0,1 μm dla opcji) |
| Układ napędowy |
Dostępne ręczne sterowanie osią X, Y, sterowanie CNC z zamkniętą pętlą osi Z i funkcja AUTU FOCUS |
| Oświetlenie |
Programowalne 4-sekcyjne oświetlenie pierścieniowe LED, równoległe światło konturowe LED, 8-sekcyjne oświetlenie pierścieniowe LED, współosiowe, do wyboru |
Funkcja oprogramowania
potężna funkcja, pozwala użytkownikom osiągnąć szybki i precyzyjny pomiar.
Oprogramowanie oferuje pełny interfejs w języku angielskim, umożliwia również tworzenie nowych języków.
◉ Wprowadź plik CAD i zmierz
◉ Tablica części i pomiar makro
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga szybko zlokalizować
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja graficzna danych wyjściowych
