Nazwa produktu: | System pomiaru wzroku | Ruch: | X, Y, Z Automatyczne |
---|---|---|---|
Oświetlenie: | Kolorowa ruchoma lampa pierścieniowa LED 40 sekcji | Aparat fotograficzny: | Kolorowa kamera CCD klasy przemysłowej |
Rozdzielczość skali liniowej: | 0,1um | Odległość robocza: | 108 mm |
Dokładność: | 2,5+L/200um | Powtarzalność: | 2,5um |
Oświetlenie: | Programowalne 8-sekcyjne oświetlenie pierścieniowe LED, | ||
Podkreślić: | wizyjna maszyna pomiarowa,wizyjny system pomiarowy,wizyjny system pomiarowy Ruchomy kolor |

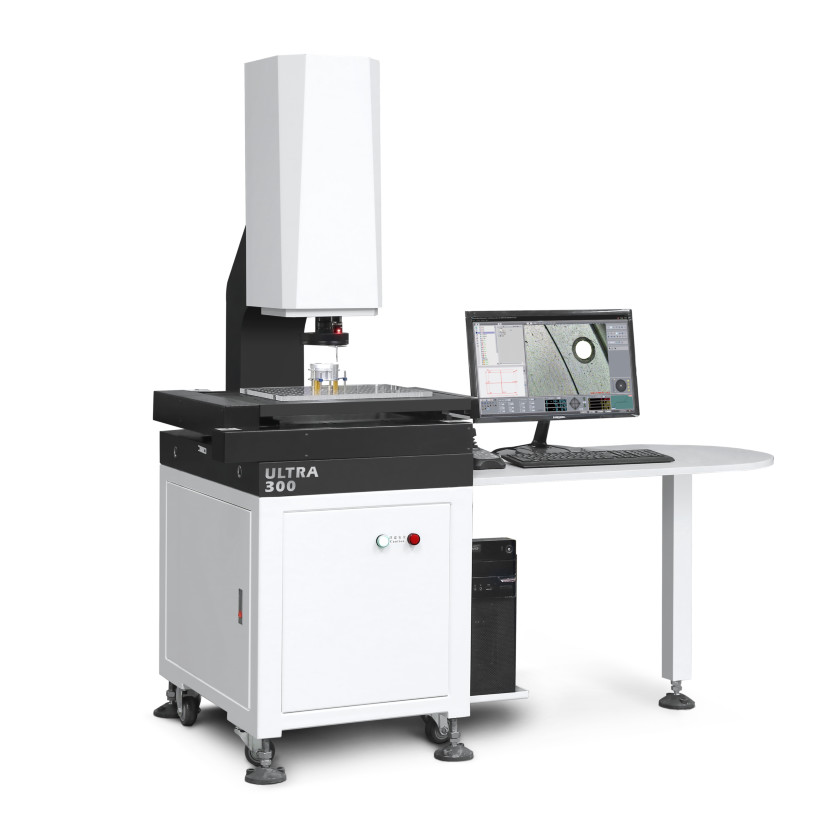

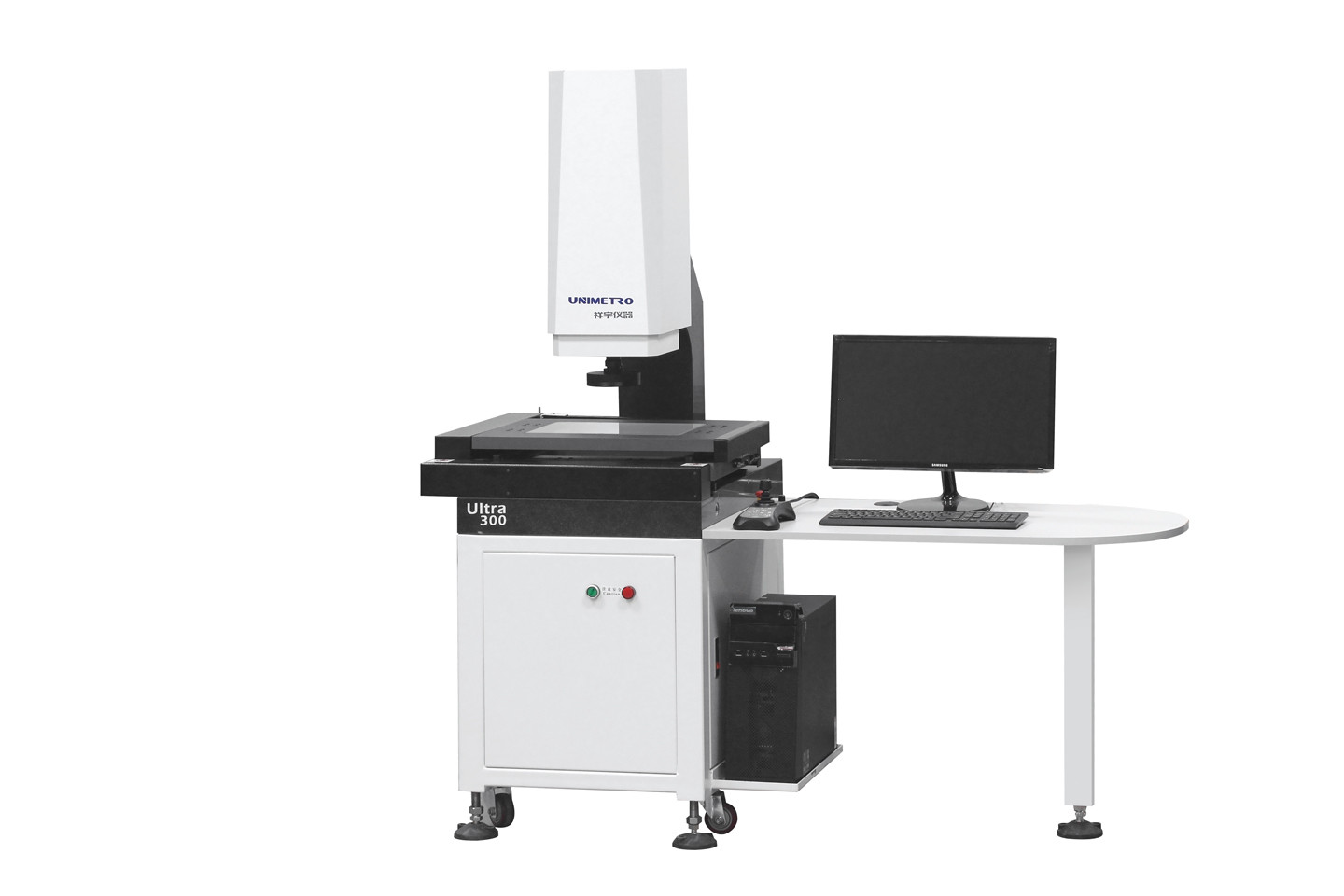

Wizyjny system pomiarowy serii ULTRA to w pełni zautomatyzowana wizyjna maszyna pomiarowa o wysokiej dokładności, opracowana na potrzeby pomiarów GD&T z trójosiowym automatycznym sterowaniem silnikowym.Wyposażony w automatyczne ustawianie ostrości, automatyczne sterowanie oświetleniem oraz automatyczny ruch konfiguracji sprzętu i oprogramowania, aby pomiar wymiarów liniowych i geometrycznych był szybki i dokładny.
<
Charakterystyka produktu
◆ Kontrola szczegółów jakości
1) Granitowa podstawa i kolumna, doskonała stabilność;
2) Aluminiowy etap pracy, spraw, aby sterowanie ruchem szybko reagowało i było elastyczne;
3) Etap pracy z twardą obróbką powierzchni utleniania zapobiegającą zarysowaniom;
4) Standard z precyzyjną prowadnicą liniową, szlifierską śrubą kulową i serwosilnikiem AC itp., Aby zapewnić precyzję i stabilność systemu ruchu;
5) Zintegrowany system sterowania, wbudowany w sterowanie ruchem i wszystkie sterowanie sygnałem, takie jak oświetlenie i odczyt skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.
◆ Konfiguracja o wysokiej wydajności
1) XYZ trzyosiowe automatyczne sterowanie CNC i dokładne pozycjonowanie;
2) 1 um precyzyjna szklana skala liniowa zapewniająca dokładność pozycjonowania i dokładność pomiaru systemu;
3) Kolorowa kamera GIGA o wysokiej rozdzielczości, spełniająca potrzeby wyraźnej obserwacji i dokładnego pomiaru;
4) 6,5-krotny obiektyw zmiennoogniskowy o wysokiej rozdzielczości, dokładne podwojenie i wymagana tylko jednokrotna korekcja pikseli;
5) Z programowalnym 5-pierścieniowym 8-podziałowym oświetleniem LED na zimno i równoległym oświetleniem konturowym LED oraz wbudowaną inteligentną regulacją światła, może automatycznie kontrolować jasność w 8-podziałowym i inteligentnie realizować regulację jasności na 256 poziomach.
◆ Wydajne oprogramowanie pomiarowe
1) Dzięki oprogramowaniu do pomiarów kompozytowych RationalVue z zewnętrzną macierzą, seria ULTRA jest w stanie zaoferować potężną funkcję pomiaru kompozytowego 2D/3d;
2) Prosty i łatwy do zrozumienia interfejs obsługi sprawia, że pomiar jest prostszy i wydajniejszy;
3) Można ustawić automatyczny program pomiarowy, aby skutecznie i szybko zakończyć pomiar partii.
◆ Elastyczna rozszerzalność
1) Wiele rodzajów czujników bezdotykowych i system szybkiego mocowania są opcjonalne, które mogą spełnić różne wymagania pomiarowe różnych klientów

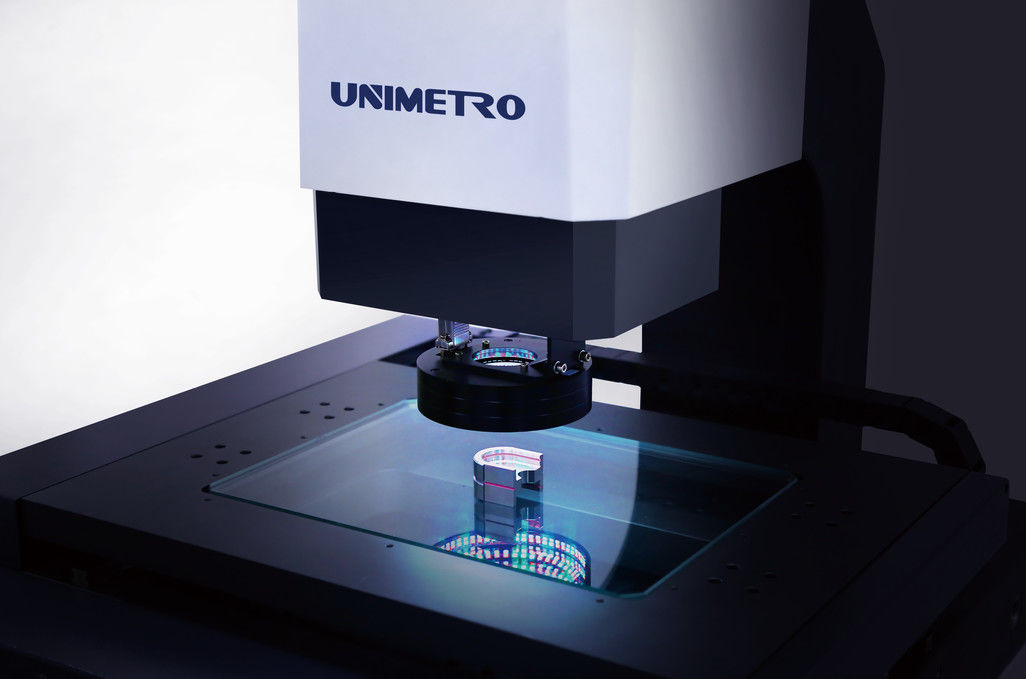

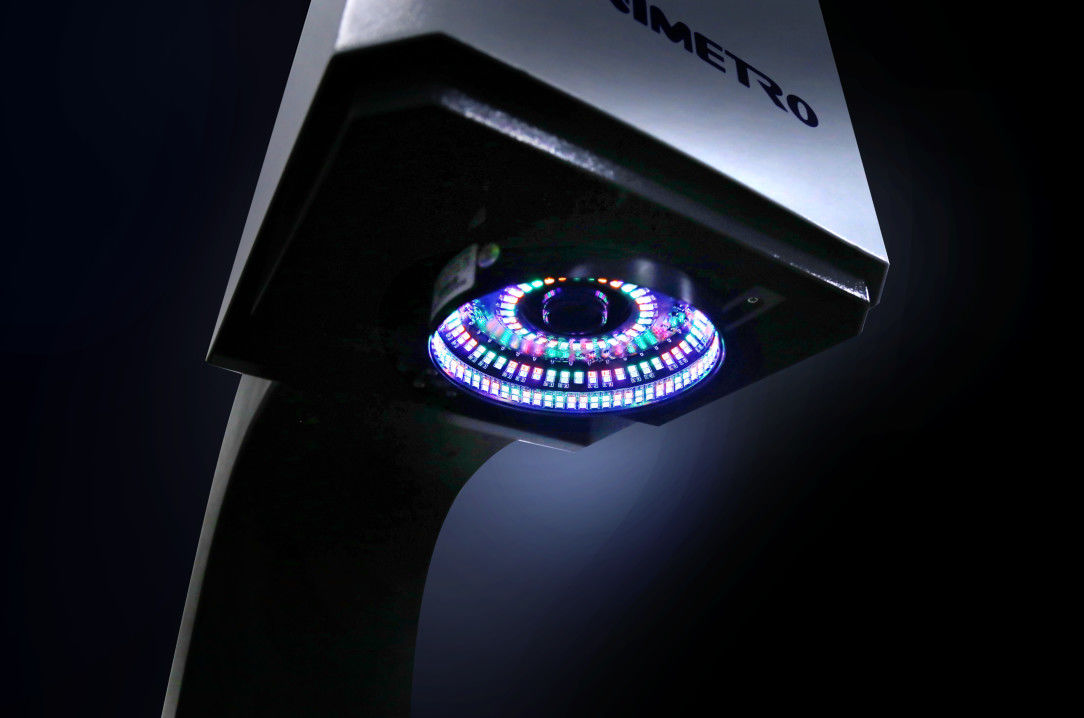

2) Kolorowe światło pierścieniowe LED Mavable jest dostępne dla serii ULTRA, co sprawia, że seria jest bardziej elastyczna i wydajna dla różnych części z różnymi rodzajami materiałów lub kształtów, oferuje mocniejsze zastosowanie pomiarowe.
3) Dzięki elastycznej rozbudowie serii ULTRA jest kompatybilna z sondą dotykową, bezdotykowymi czujnikami pomiarowymi i ramieniem robota, znacznie zwiększając wydajność pomiaru.
Parametry
Model |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
Podróż w osi X/Y (mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Podróż w osi Z |
200mm (można podnieść zgodnie z wymaganiami klientów) |
||||
Skala liniowa osi X/Y/Z-3 |
Rozdzielczość liniowej skali szkła: 0,1um |
||||
Tryb nawigacji |
Precyzyjna prowadnica liniowa, dwutorowa prowadnica z podwójnym suwakiem. |
||||
Tryb działania |

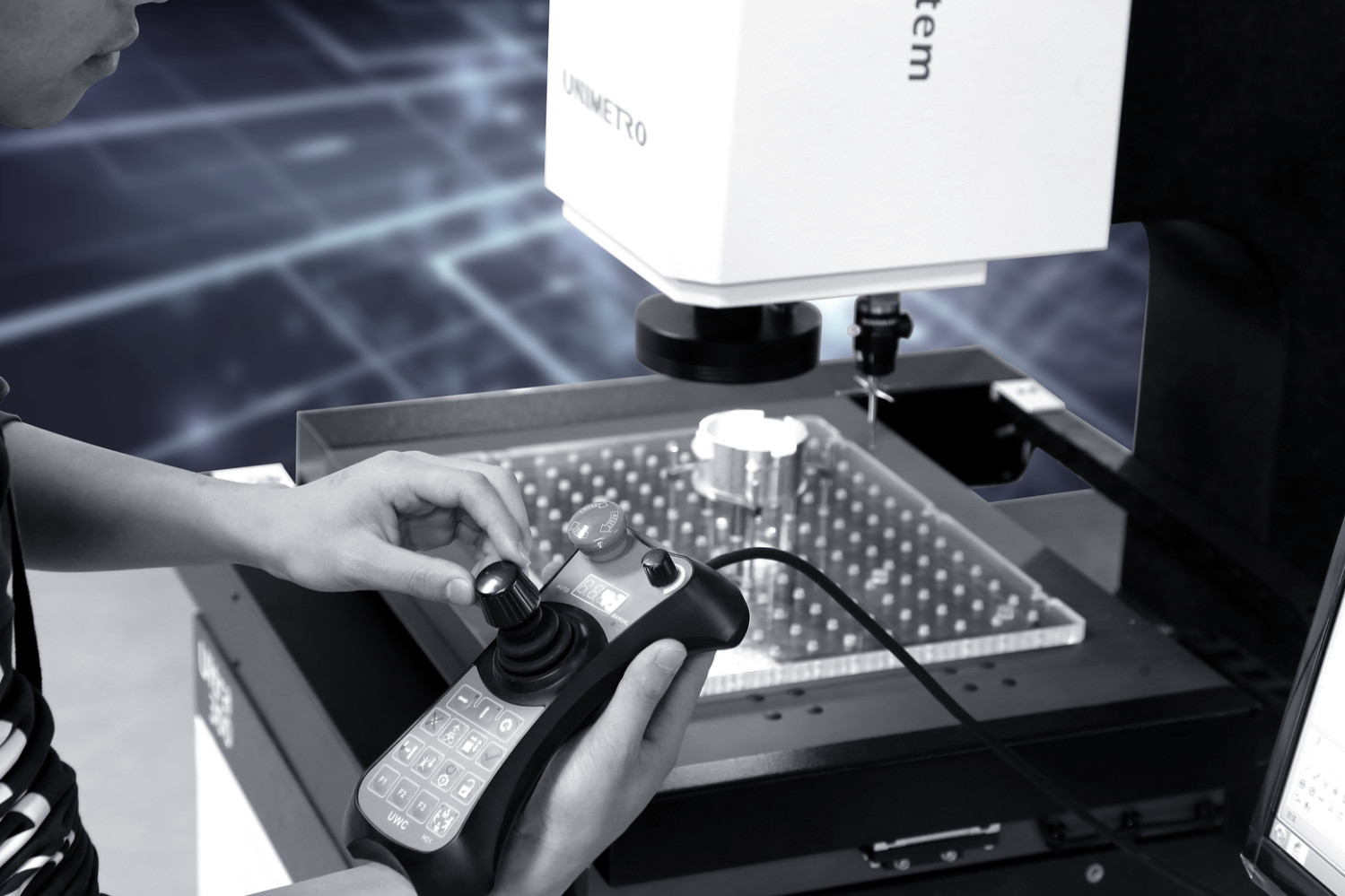

Kontroler joysticka, obsługa myszy, program automatycznego wykrywania. |
||||
Dokładność |
Oś XYZ: ≤2,5 + L/200um |
||||
Powtarzalność |
±2,5um |
||||
System wideo |
CCD |
Kolorowa kamera CCD 1/3" o wysokiej rozdzielczości |
|||
Obiektyw |
Obiektyw zmiennoogniskowy o 6,5-krotnym powiększeniu;Powiększenie optyczne: 0,7X-4,5X;Powiększenie wideo: 26X ~ 172X (monitor 21,5 cala) |
||||
Układ oświetlenia |
Kontur |
Równoległe oświetlenie konturowe LED |
|||
Powierzchnia |
0 ~ 255 Bezstopniowa regulacja 5-pierścieniowego, 8-częściowego oświetlenia powierzchniowego LED |
||||
Powiększenie |
0,7X ~ 4,5X |
||||
Oprogramowanie pomiarowe |
W pełni automatyczne oprogramowanie pomiarowe UNIMETRO 2D |
||||
Ładowność |
±2,5um |
||||
Środowisko pracy |
25kg |
||||
Zasilacz |
Temperatura 20 ℃ ± 2 ℃, Zakres wilgotności <2 ℃/godz., Wilgotność 30 ~ 80%, Wibracje <0,002 g, <15 Hz |
||||
Dwymiar (szer. * głęb. * wys.) (mm) |
220V/50Hz/10A |
||||
Dwymiar (szer. * głęb. * wys.) (mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Waga netto (kg) |
380 |
450 |
600 |
800 |
* L to pomiar długości (mm), mechaniczna dokładność osi Z i dokładność ogniskowania jest związana z powierzchnią przedmiotu obrabianego.
* Powiększenie jest wartością przybliżoną, jest związane z wymiarami monitora i rozdzielczością.
* Pole widzenia (mm) = (przekątna*pozioma*pionowa)
* Obiektywy 0,5X lub 2X są dostępne opcjonalnie i realizują powiększenie obrazu: 13X ~ 86X lub 52X ~ 344X.
Funkcja oprogramowania
◉ Wprowadź plik CAD i zmierz
◉ Tablica części i pomiar makro
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga szybko zlokalizować
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja graficzna danych wyjściowych
◉ Elastyczny program użytkownika
◉ Tworzenie elementów referencyjnych
◉ Potężna funkcja wykrywania krawędzi
◉ Obsługa wielu akcesoriów zewnętrznych
◉ Automatyczne obliczanie tolerancji geometrycznej elementów
◉ Szybki i wygodny pomiar skomplikowanej produkcji
