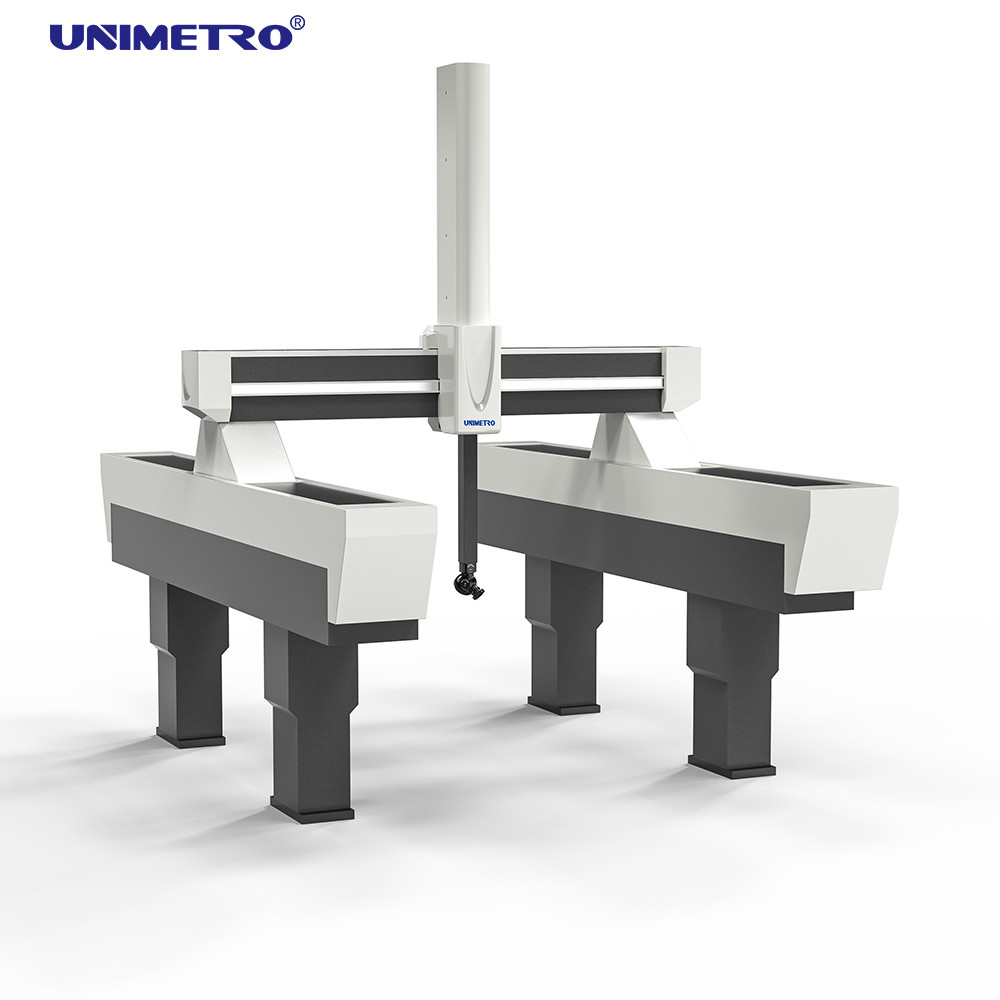

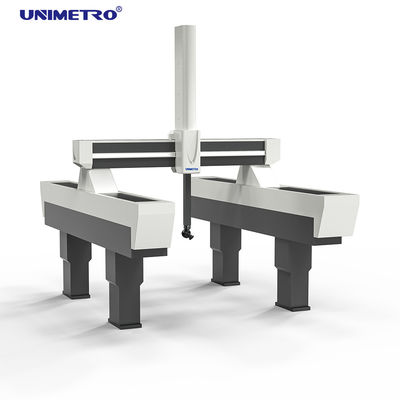

Super Dokładna 3D Współrzędnościowa Maszyna pomiarowa 1.1 mi Współrzędna Measure Machine

Super Dokładna 3D Współrzędnościowa Maszyna pomiarowa 1.1 mi Współrzędna Measure Machine

Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE
Numer modelu: Metrokowanie

Zapłata:

Minimalne zamówienie: 1
Szczegóły pakowania: Skrzynka z drewna
Czas dostawy: 60 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 1 na 75 dni
Skontaktuj się teraz
Szczegółowy opis produktu
materiał: Granit Kierunek osi Y: Przewodnik DUO
Silniki serwomechaniczne: Silniki o dużej mocy MPEE (um) S: Od 1,1 + L / 400
MPEP (um) S: Z 1.4

Super dokładna współrzędnościowa maszyna pomiarowa 3D Dokładność Z 1,1 um Instytucja

cechy

Maszyna pomiarowa współrzędnościowa Metroking series 3D jest wyrazem doświadczenia w opracowywaniu i produkcji urządzeń do pomiaru dokładności. Zgodne z wieloma branżami seria Metroking stała się typowym modelem w przemyśle pomiarowym o wysokiej precyzji. Pasuje do wysokiej dokładności pomiarów przedmiotów i skanowania krzywych, także dla instytucji oficjalnych i pomiaru standardowego elementu.

Maszyna do pomiaru współrzędnościowa CNC o wysokiej precyzji CNC firmy Metroking korzysta z materiałów granitowych, konstrukcji elementów skończonych i konstrukcji bramowych, zapewnia wysoką stabilność i niezawodność.

Granitowa belka poprzeczna, zintegrowana podstawa maszyny, stopień roboczy kolumny i oś Z tworzą w pełni zamkniętą strukturę oprawy, zapewnia cechy o wysokiej stabilności, niskiej odkształcalności i wyjątkowej stabilności termicznej.

3-osiowa maszyna pomiarowa współrzędnościowa serii Metroking korzysta z synchronicznego pasa zębatego z miękkim drutem stalowym jako układu napędzającego, a proces przebiegu procesu nie spowoduje żadnego hałasu, szybkiego lokalizowania i długiego cyklu życia.

Oś Y korzysta z przewodu DUO w kształcie jaskółczego ogona w układzie napędowym, 3-osiowej z kierownicą środkową, wagi liniowe o wysokiej dokładności są zainstalowane w położeniu środkowym, ograniczając przesunięcie ruchu osi, zminimalizuj błąd błędu.

Korzystanie z serwosilników o dużej mocy znacznie poprawia wydajność kontroli ruchu, osiąga lepsze przyspieszenie, hamowanie i szybki bieg.

Miernicza maszyna pomiarowa Metroking serii 3D wykorzystuje wysokowydajny system powietrza, oś Z ma równowagę powietrza, poprawia dokładność pozycjonowania, a także sprawia, że ​​ruch jest niezawodny i gładki. 3-stopniowy system filtracyjny zapewnia długą żywotność przewodu. Korzystanie z wysokiej jakości kabla zasilającego i przewodu linowego zapewnia stabilność elektroniki.

Powered by Renishaw

Zaawansowany sterownik serii Renishaw UCC

Uniwersalne sterowanie maszyną do pomiaru współrzędnych 3D

Maszyna do pomiaru współrzędnych współrzędnych 3D Metroking series jest kompatybilna z sondami skanującymi typu pełnoekranowego i sondami skanującymi typu kontaktowego. Również sondy do skanowania linii laserowych, głowica skanująca o wysokiej dokładności i głowica pomiarowa optyczna CCD o wysokiej rozdzielczości CCD o wysokiej rozdzielczości, aby osiągnąć wysoką dokładność skanowania z dużą prędkością (odwrotna inżynieria), mikroskopowo wysokiej dokładności, bezkontaktowy.

Parametry

Model Dokładność pomiaru Wymiar Przestrzeń robocza Waga Maksymalne obciążenie
Zakres wykrywania ISO10360-2: 2001 / GB / T16857.2-2006
X Y Z S Lx Ly Lz Wx Wy Wz
Mm Mm Mm MPEE (um) MPEP (um) Mm Mm Mm Mm Mm Mm kg kg
NCF553 500 500 300 Od 1,1 + L / 400 Z 1.4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 Od 1,2 + L / 400 Z 1,5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 Od 1,4 + L / 400 Z 1,5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 Od 1,4 + L / 400 Z 1,5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 Od 1,2 + L / 400 Z 1,5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 Od 1,5 + L / 400 Od 1.8 2100 2800 3150 1100 1300 700 9800 800

Warunki pracy

Napięcie zasilania: 220V

Ciśnienie powietrza: 0,7-1,0 Mpa

Dokładność filtrowania: 0.3um

Zasilanie: 0.12-0.45m³ / min

Zakres temperatur: 18-22 ° C

Cykl cyklu godzinowego: 1 ° C / h

Gradient temperaturowy: 1 ° C / m

Wilgotność względna: 55% -65%
