| Miejsce pochodzenia: | Dongguan |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Numer modelu: | RU2 |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Szczegóły pakowania: | Pudełko |
| Rozmiar: | Dł.36mm * Szer.16,4mm * Wys.14,3mm | Poziom: | 20um |
|---|---|---|---|
| Waga: | Głowica czytająca: 15g, kabel: 35g/m | Sygnał: | Różnicowy TTL lub SinCos 1Vpp |
| Precyzja: | +-5um | Rezolucja: | Różnicowy TTL 5um, 1um, 0,5um, 0,2um, 100nm, 50nm, 20nm |
| Błąd podziału elektronów: | ＜40nm | Maksymalna prędkość: | 12m/s(Związane jest to z rozdzielczością i minimalną częstotliwością taktowania licznika) |
| Maksymalne przyspieszenie: | 35g | Odwołaj się do jednokierunkowej powtarzalnej precyzji w początku: | 1LSB |
| High Light: | liniowa skala cyfrowa,optyczny enkoder liniowy |
||
Opis produktu
● Głowica odczytująca linijkę siatkową RU2 została zaprojektowana w celu zapewnienia sprzężenia zwrotnego dla bardzo precyzyjnych pomiarów liniowych.Wykorzystuje najbardziej zaawansowaną technologię skanowania pojedynczego pola firmy UNIMETRO, zaawansowaną technologię automatycznego wzmocnienia i automatyczną korekcję odchylenia.Może odczytywać linijkę siatkową 20 MHI z wysoką precyzją i wydajnością przeciw zanieczyszczeniom.Nadaje się do zastosowań o wysokiej wydajności i wysokiej niezawodności wymagających sterowania w pętli zamkniętej i prędkości, takich jak precyzyjne obrabiarki i technologia automatycznej korekcji odchyleń, szybki sprzęt do automatyzacji itp.
Dane referencyjne
● Głowica odczytująca RU2 wykorzystuje najbardziej zaawansowaną technologię skanowania pojedynczego pola UNIMETRO, technologię automatycznej kontroli wzmocnienia i technologię automatycznej korekcji odchylenia, która może skutecznie zmniejszyć wpływ zanieczyszczenia.Wbudowany podział głowicy czytającej o prędkości rzeczywistej ADC może zapewnić większą przepustowość i skuteczniej zmniejszyć szum podziału i błąd podziału. Może osiągnąć efektywną rozdzielczość 20 nm w warunkach niskiego poziomu hałasu i płynnej kontroli prędkości, z wbudowanym -w REF źródła odniesienia i wyjścia limitu oraz zapewnia standardowy różnicowy cyfrowy interfejs przyrostowy TTL.Wielokolorowa dioda LED jest zintegrowana z głowicą czytającą, która może wskazywać siłę sygnału i ułatwiać instalację.
| Wymagania środowiskowe | |
| temperatura pracy |
-10 ℃ ~ + 70 ℃ |
| Wilgotność robocza |
RH<95% (bez kondensacji) |
| Uszczelniać |
IP40 |
| Temperatura przechowywania |
-20 ℃ ~ + 85 ℃ |
| Wilgotność przechowywania |
RH<95% (bez kondensacji) |
Główne cechy
◆ Maksymalna rozdzielczość 50 nm.
◆ Silna zdolność przeciwdziałania zanieczyszczeniom: technologia skanowania pojedynczego pola o dużym obszarze, ponad 100 linii siatki w tym samym czasie, skutecznie zmniejsza wpływ innych zanieczyszczeń, takich jak kurz.
◆ Wysoka przepustowość, niski błąd podziału: wbudowany szybki ADC i obwód filtra zapewniają wyższą przepustowość, wyższą rozdzielczość, wyższą odpowiedź dynamiczną, niższy błąd podziału.
◆ Automatyczna kontrola korzyści, automatyczna korekcja odchylenia: zaawansowana automatyczna kontrola wzmocnienia, obwód i algorytm automatycznej korekcji odchylenia w celu zapewnienia bardziej stabilnego sygnału wyjściowego.Instalacja jest również wygodniejsza.
◆ Wielokolorowy wskaźnik wskazuje siłę sygnału i stan instalacji.
◆ SinCos 1Vpp, różnicowy interfejs sygnału TTL.
◆ Wbudowany sygnał pochodzenia i limitu REF.
| Wymiar |
dł.: 36 mm * szer. 16,4 mm * wys. 14,3 |
| Waga |
Głowica czytająca: kabel 15g: 35g/m |
| Moc |
5V±10% 150mA |
| Sygnał wyjściowy |
Różnicowy TTL lub SinCos 1Vpp, pochodzenie, limit, gotowa głowica czytająca |
| Złącze |

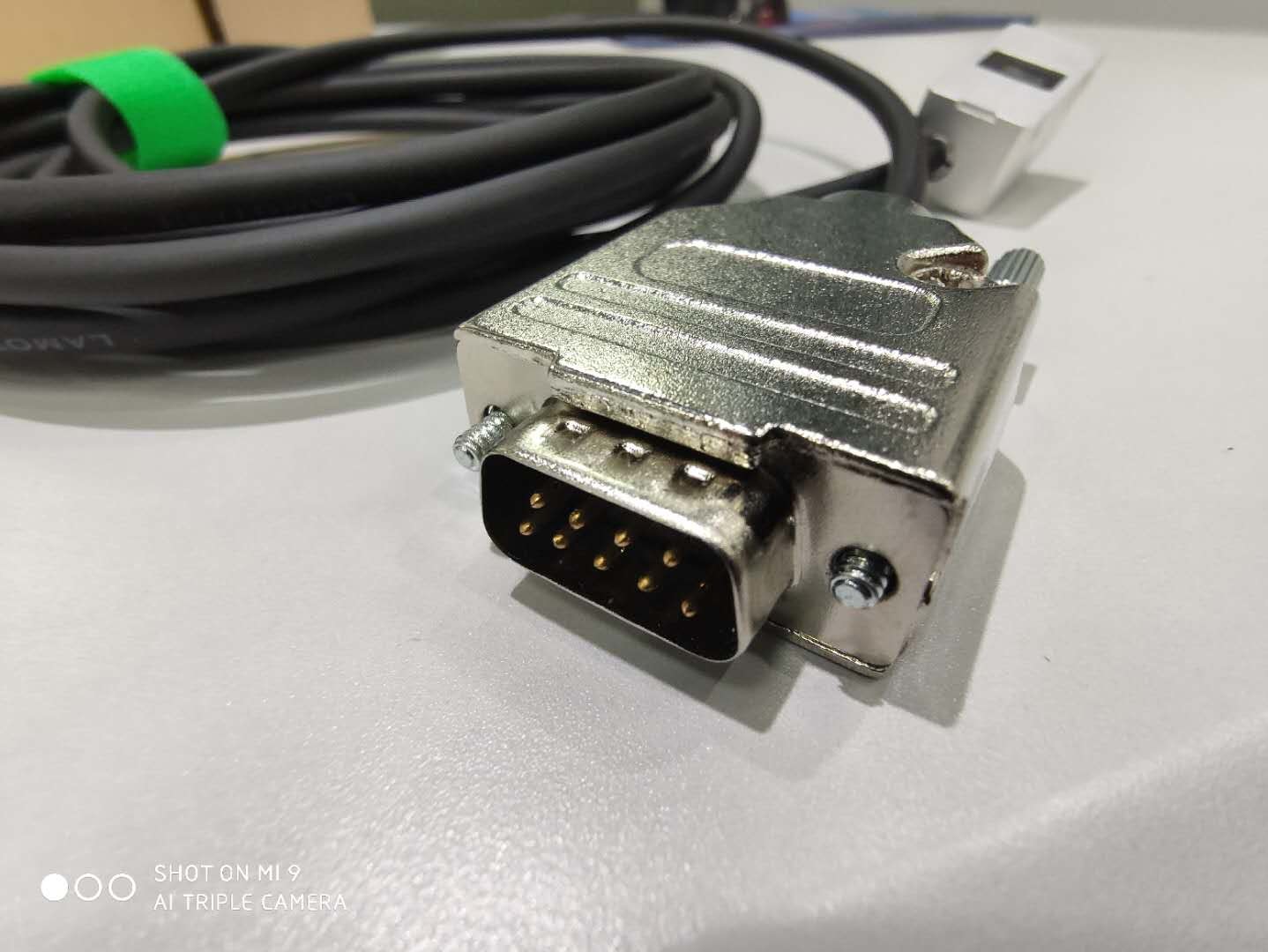

15-pinowe męskie złącze D-sub |
| Klasa dokładności |
±5 um (RUS linijka kratowa) |
| Rezolucja |
Różnicowy TTL 5um,1um,0.5um,0.2um,100nm,50nm,20nm (SinCos 1Vpp)20um |
| Błąd podziału elektronicznego |
<40nm |
| Maksymalna prędkość |
12m/s (odnosi się do rozdzielczości i minimalnej częstotliwości taktowania licznika) |
| Maksymalne przyspieszenie |
35G |
| Pochodzenie odniesienia |
Przełącznik magnetyczny na dole głowicy czytającej |
| Wyłącznik krańcowy |
Przełącznik magnetyczny na dole głowicy czytającej |
| Jednokierunkowa dokładność powtarzania źródła odniesienia |
1LSB |
Technologia skanowania
Głowica czytająca RU2 wykorzystuje zaawansowaną technologię skanowania pojedynczego pola LAMOTION.Rozproszone światło emitowane przez źródło światła przechodzi przez soczewkę i dopasowuje się do wiązki równoległej.Po przefiltrowaniu nadmiaru wiązki przez okienko na siatce, oświetla się ona na kratownicy i odbija się od kratki tworząc jasne i ciemne prążki.Kratka na oknie oświetla się na czujniku skanującym jednopolowym.
Wysoka odporność na zanieczyszczenia przy skanowaniu pojedynczego pola
W teście optycznym LAIVIOTION Dalian Banyan, przy użyciu linijki siatkowej ze stali nierdzewnej RUS, głowica odczytu RU2 jest zanieczyszczona kurzem, tuszem i zadrapaniami podobnymi do powyższego rysunku, na dokładność pomiaru mają wpływ tylko dziesiątki nanometrów, a liczba Lissajou sygnał ma niewielki wpływ, nie będzie odchylenia DC i nierównych zniekształceń amplitudy.Nie spowoduje to awarii głowicy czytającej.
Skanowanie jednopolowe głowicy odczytującej RU2 wysyła tylko sygnały Sin+, Sin-, Cos+, Cos na jednym czujniku.W przeciwieństwie do skanowania czteropolowego wymaga czterech czujników do wysyłania sygnałów.Gdy liniał siatki jest zanieczyszczony, amplituda sygnału zmienia się w tym samym czasie, co nie spowoduje zniekształcenia wzoru Lissajou.
Głowica czytająca RU2 wykorzystuje najbardziej zaawansowaną technologię automatycznej kontroli wzmocnienia LAMOTION Dalian Banyan Optics.Gdy zmienia się odległość między głowicą czytającą a siatką (głównie gdy głowica czytająca jest wyregulowana i zainstalowana) lub gdy zmienia się prędkość głowicy czytającej, zmieni się amplituda sygnału.Technologia automatycznej kontroli wzmocnienia głowicy odczytującej RU2 może utrzymywać stabilną amplitudę tych sygnałów przez cały czas i zapewniać dokładność wyjściową.

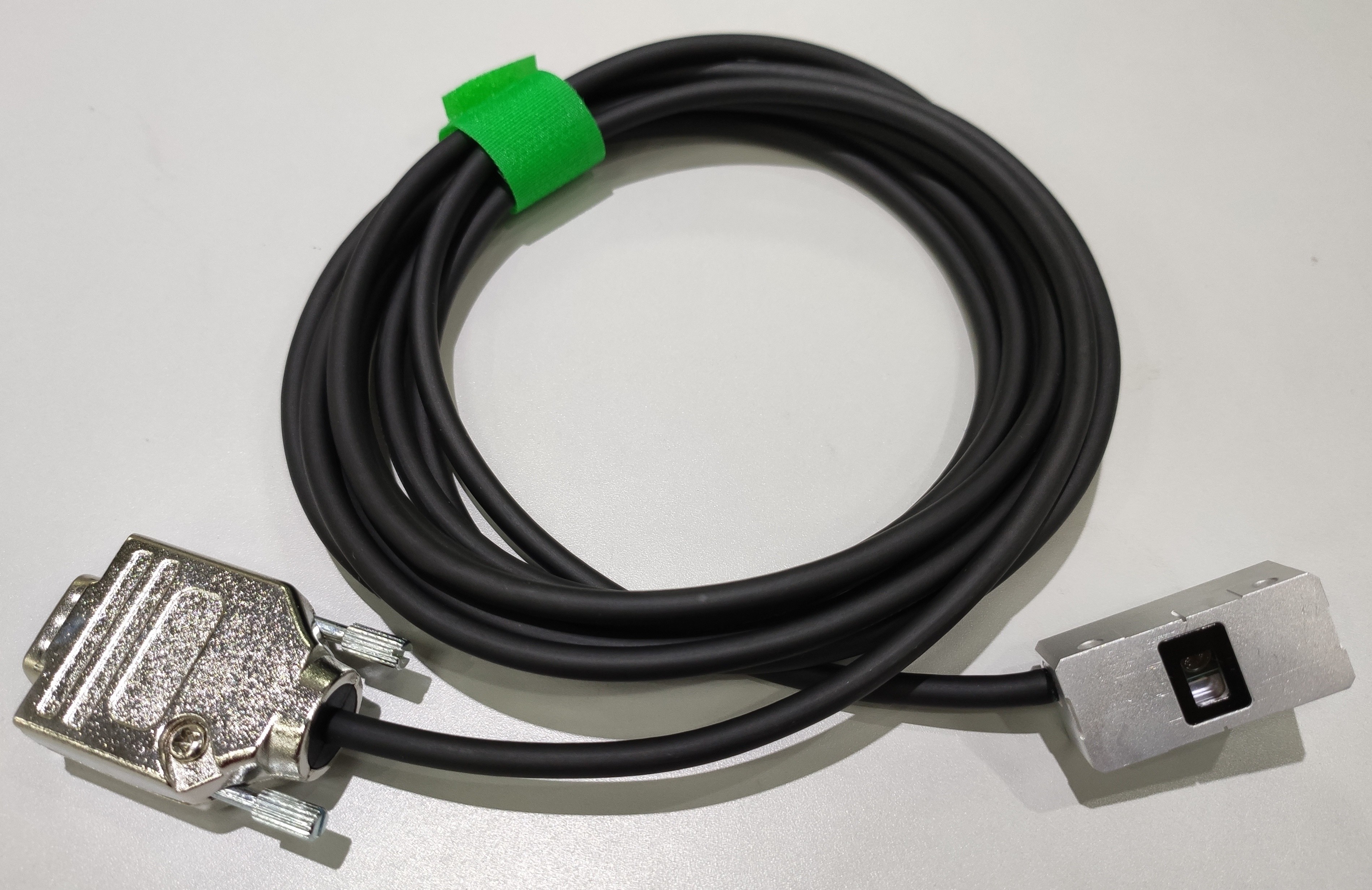

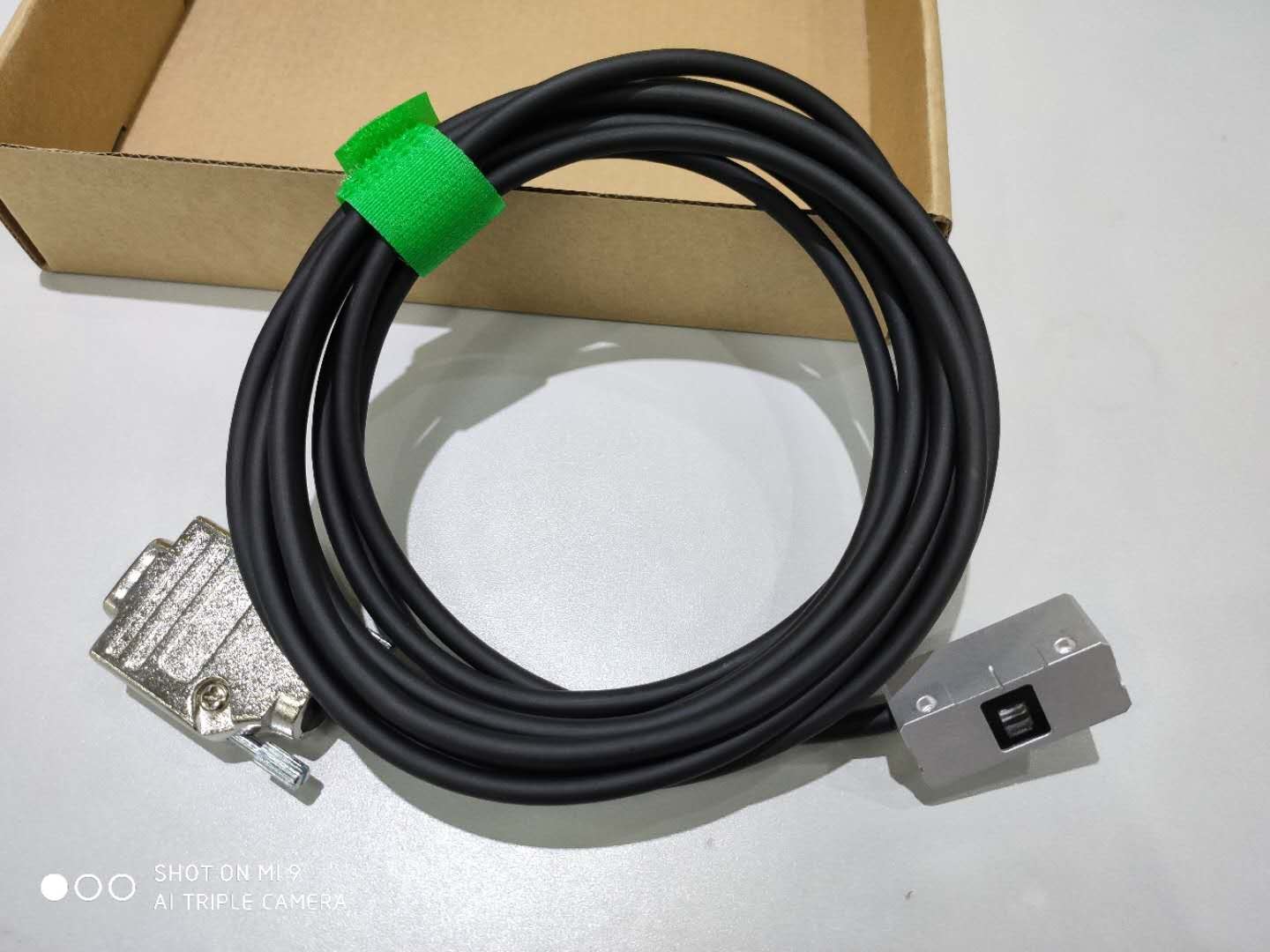

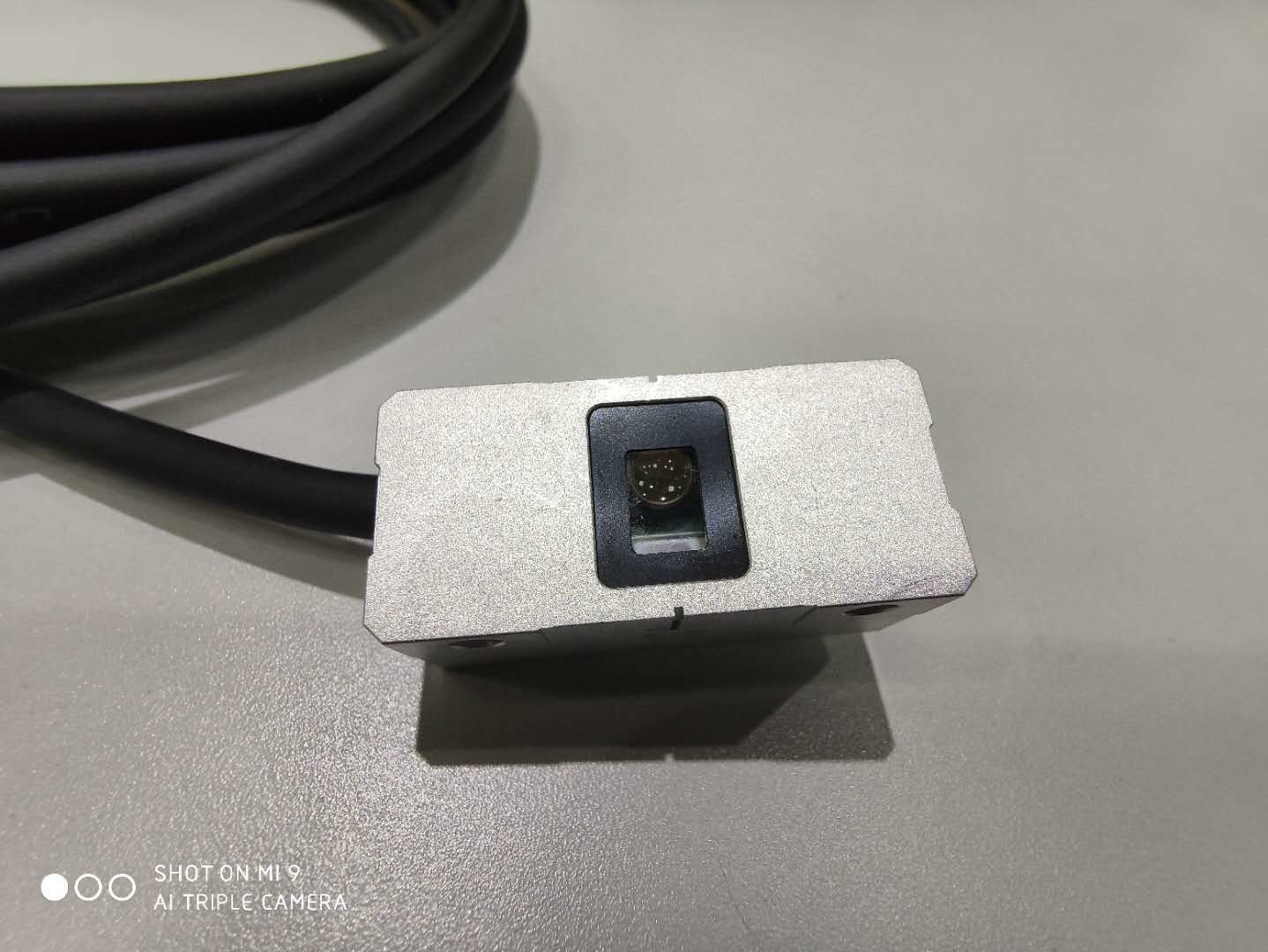

Szczegółowe obrazy.
| Parametry elektryczne sygnału | ||
| Różnicowe TTL |
Lokalizacja sygnału |
2 sygnały różnicowe A i B |
| Sygnał pochodzenia odniesienia |
1sygnały różnicowe Z |
|
| Szerokość impulsu 90° | ||
| Poziom sygnału |
RS-422 (TIA/EIA-422-B) |
|
| Wysoki poziom wyjściowy ≥ 2,4 V Gdy prąd wyjściowy wynosi 20 mA | ||
| Niski poziom wyjściowy ≤ 0,4 V Gdy prąd wyjściowy wynosi 20 mA | ||
| Dopuszczalne obciążenie |
Prąd wyjściowy ≤ 30 mA |
|
| Impedancja 120ohm między każdą parą sygnałów różnicowych | ||
| SinCos 1 Vpp |
Lokalizacja sygnału |
Sygnał grzechu i sygnał Cos |
| Sygnał pochodzenia odniesienia |
1sygnały różnicowe REF |
|
| Szerokość impulsu -18°~ -108° | ||
| Poziom sygnału |
Poziom sygnału M 0,6V~1,2V Wartość typowa 1Vpp |
|
| Odchylenie symetrii |PN |/2M ≤ 0,065 | ||
| Kąt fazowy |φ1+φ2 |/2 90 ° ± 1 ° kąt elektronów | ||
| Dopuszczalne obciążenie |
Prąd wyjściowy ≤ 10 mA |
|
| Impedancja 120ohm między każdą parą sygnałów różnicowych | ||
| Limit |
Typ sygnału |
Wyjście obwodu otwartego spustu |
| Dopuszczalne obciążenie |
Poziom wejściowy 3,3V~24V |
|
| Prąd wejściowy ≤20mA | ||
| Czytnik gotowy |
Typ sygnału |
Wyjście obwodu otwartego spustu |
| Dopuszczalne obciążenie |
Poziom wejściowy 3,3V~24V |
|
| Prąd wejściowy ≤20mA | ||
PS: Aby zapewnić fazę sygnału początkowego, może być konieczne wyregulowanie magnesu początkowego.
Związek między szybkością a rozdzielczością i częstotliwością
| Rozdzielczość wyjściowa | |||||||
|
|
1um |
0,5um |
0,2um |
0,1um |
50um |
|
|
| Licznik Minimalna częstotliwość zegara |
10M |
12M |
12M |
8M |
4M |
2M |
Maksymalna prędkość |
| 5M |
12m/s |
10m/s |
4m/s |
2m/s |
1m/s |
||
| 2,5 mln |
10m/s |
5m/s |
2m/s |
1m/s |
0,5m/s |
||
| 1M |
4m/s |
2m/s |
0,8m/s |
0,4 m/s |
0,2 |
||
Połączenie sygnału
| Odczytywanie sekwencji linii interfejsu głowicy | |||
| Kod PIN |
Funkcjonować |
Kod PIN |
Funkcjonować |
| PIN 1 |
Różnicowy TTL A+ (wyjście cyfrowe) SinCos 1Vpp Sin+ (wyjście analogowe) |
PIN 9 |
Różnicowy TTL A- (wyjście cyfrowe) SinCos 1Vpp Sin- (wyjście analogowe) |
| PIN 2 |
Różnicowy TTL A+ (wyjście cyfrowe) SinCos 1Vpp Sin+ (wyjście analogowe) |
PIN 10 |
Różnicowy TTL B- (wyjście cyfrowe) SinCos 1Vpp Sin- (wyjście analogowe) |
| PIN 3 |
Różnicowy TTL Z+ (wyjście cyfrowe) SinCos 1Vpp Ref+ (wyjście analogowe) |
PIN 11 |
Różnicowy TTL Z- (wyjście cyfrowe) SinCos 1Vpp Ref- (wyjście analogowe)) |
| PIN 4 |
Pusty |
PIN 12 |
Pusty |
| PIN 5 |
Czytnik gotowy |
PIN 13 |
Pusty |
| PIN 6 |
Limit |
PIN 14 |
+5V |
| PIN 7 |
+5V |
PIN 15 |
0V |
| PIN 8 |
0 V, ekranowanie wewnętrzne (należy podłączyć do 0 V za pomocą PIN15, aby poprawić działanie przeciwzakłóceniowe) |
|
|
Sygnał Znaczenie
Znaczenie sygnału gotowości czytnika i sygnału limitu można konkretnie ocenić, odnosząc się do wskaźnika systemu.
| Odczytywanie sekwencji linii interfejsu głowicy | |||
| Kod PIN |
Funkcjonować |
Kod PIN |
Funkcjonować |
| PIN 1 |
Różnicowy TTL A+ (wyjście cyfrowe) SinCos 1Vpp Sin+ (wyjście analogowe) |
PIN 9 |
Różnicowy TTL A- (wyjście cyfrowe) SinCos 1Vpp Sin- (wyjście analogowe) |
| PIN 2 |
Różnicowy TTL A+ (wyjście cyfrowe) SinCos 1Vpp Sin+ (wyjście analogowe) |
PIN 10 |
Różnicowy TTL B- (wyjście cyfrowe) SinCos 1Vpp Sin- (wyjście analogowe) |
| PIN 3 |
Różnicowy TTL Z+ (wyjście cyfrowe) SinCos 1Vpp Ref+ (wyjście analogowe) |
PIN 11 |
Różnicowy TTL Z- (wyjście cyfrowe) SinCos 1Vpp Ref- (wyjście analogowe)) |
| PIN 4 |
Pusty |
PIN 12 |
Pusty |
| PIN 5 |
Czytnik gotowy |
PIN 13 |
Pusty |
| PIN 6 |
Limit |
PIN 14 |
+5V |
| PIN 7 |
+5V |
PIN 15 |
0V |
| PIN 8 |
0 V, ekranowanie wewnętrzne (należy podłączyć do 0 V za pomocą PIN15, aby poprawić działanie przeciwzakłóceniowe) |
|
|
Wskaźnik systemu
Głowica czytająca RU2 ma wbudowaną wielokolorową lampkę kontrolną, która może wskazywać aktualny sygnał, pochodzenie i stan ograniczenia oraz może pomóc w instalacji i regulacji głowicy czytającej.
| Czytnik gotowy, znaczenie stanu sygnału granicznego; | ||
| Stan sygnału |
Czytnik gotowy |
Limit |
| Odpływ otwarty |
Odłączenie linii sygnału |
Odłączenie linii sygnału |
| Niska intensywność sygnału głowicy czytającej |
Granica wykrywalności |
|
| Nadmierna prędkość głowicy czytającej |
|
|
| Nieprawidłowe zasilanie głowicy czytającej |
|
|
| Zamknięcie odpływu |
Głowica czytająca działa normalnie |
Głowica czytająca działa normalnie |
| Inne funkcje wskaźnika głowicy do czytania | |
| Czerwone światła zapalają się na 0,5 sekundy |
Wykryto pozycję początkową |
| Czerwone światło miga dwa razy |
Błąd fazy pochodzenia, trzeba dostosować fazę Szybkość wykrywania pochodzenia jest zbyt duża. |
