Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems
Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Szczegóły Produktu:

Place of Origin: China
Nazwa handlowa: UNIMETRO
Model Number: HE

Zapłata:

Minimum Order Quantity: 1
Cena: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
Kontakt
Szczegółowy opis produktu
Podróż osi Z.: 150mm Obiektyw Obiektyw: Obiektyw zmiennoogniskowy manualny / obiektyw z autozoomem 0,7-4,5X / soczewka Navitar dla opcji
Powiększenie: 33-195X Pole widzenia: 8.1-1.3
Rozdzielczość pomiaru: 1um / 0,5um / 0,25um / 0,1um opcjonalnie Oprogramowanie pomiarowe: Oprogramowanie do pomiaru kompozytów Rational Vue 3D
Oświetlenie: Programowalna ośmiosekcyjna pierścieniowa dioda LED do oświetlenia powierzchniowego, 40 sekcji pierś
High Light:

vision measurement system

,

vision measuring systems

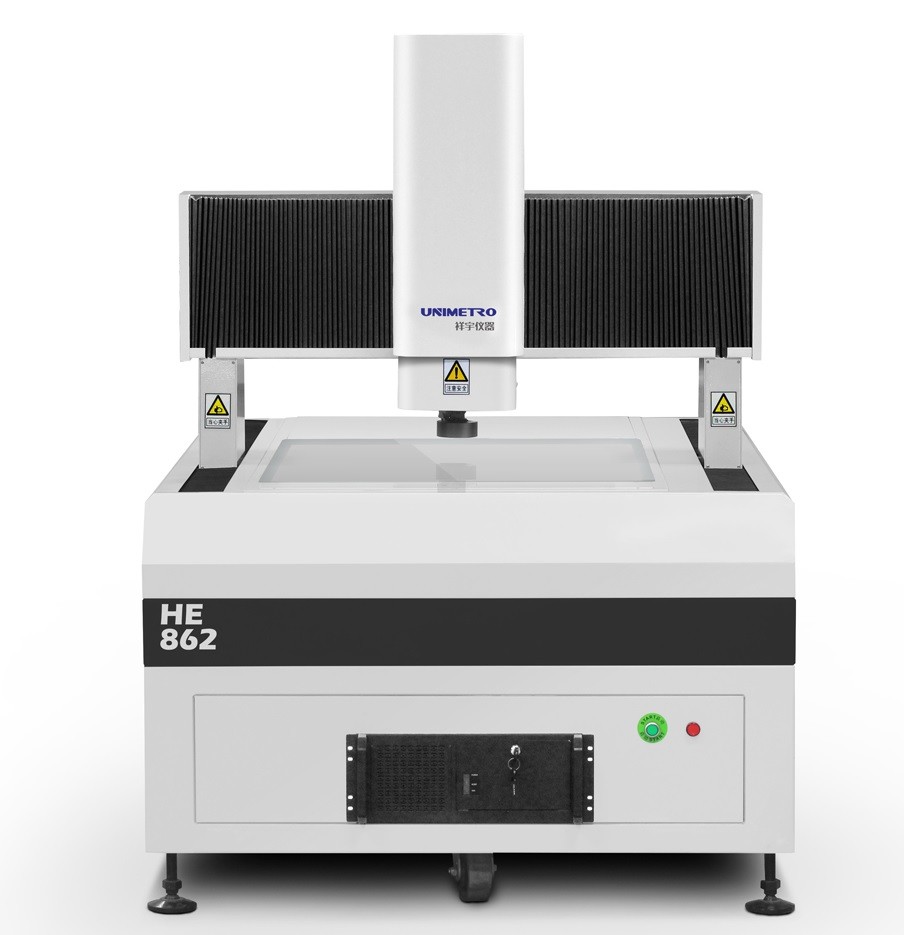

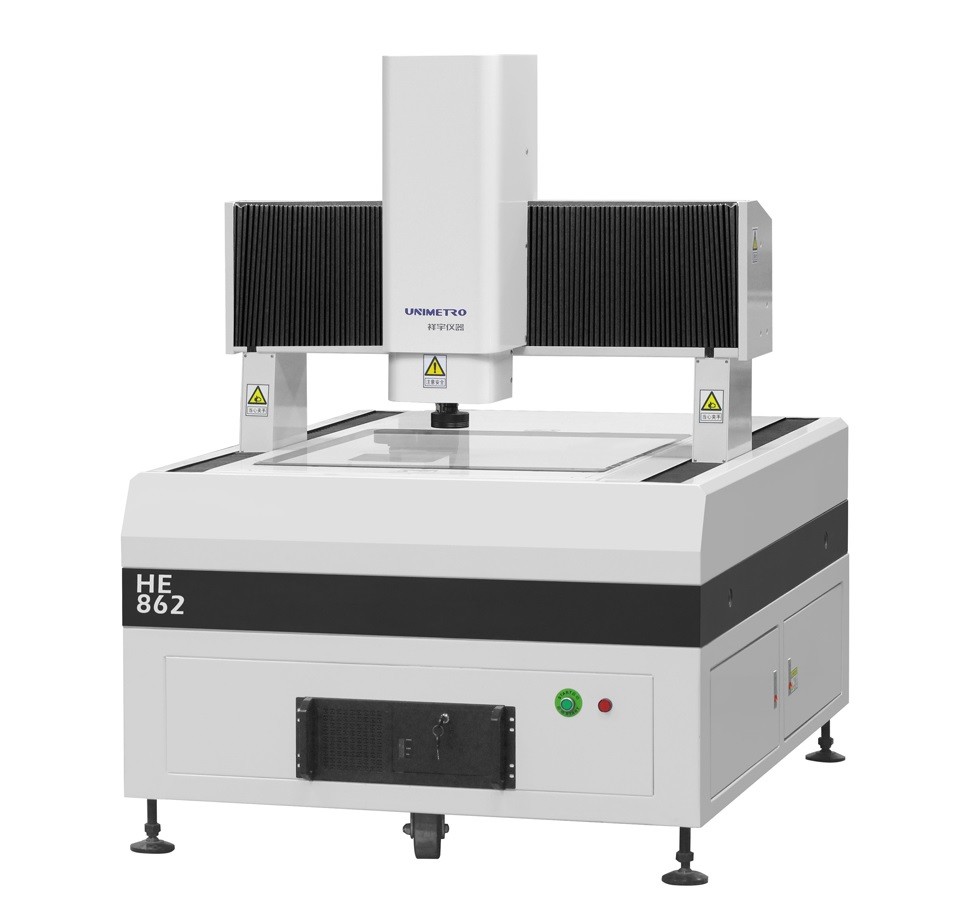

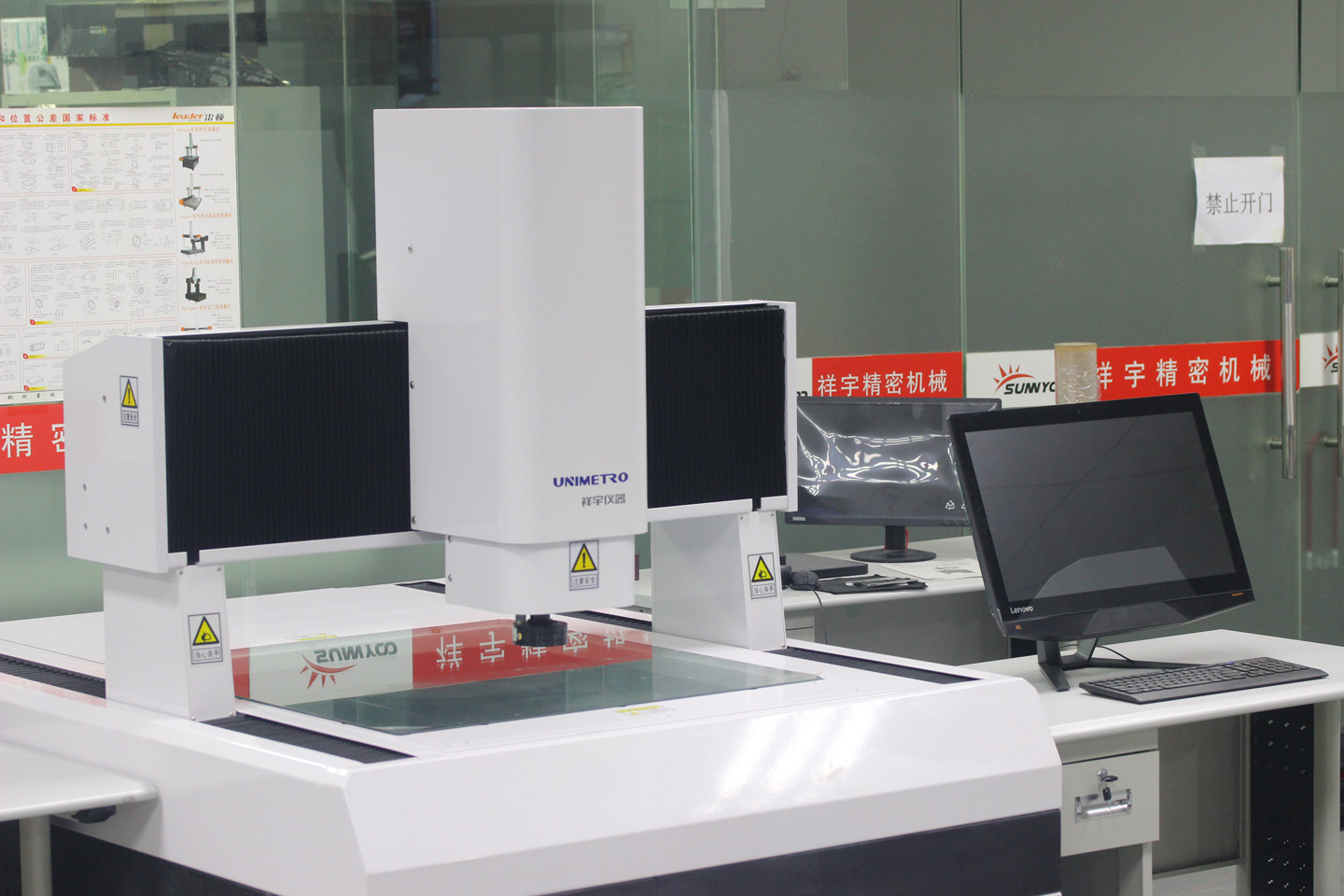

Automatyczna maszyna do pomiaru widzialności serii HE Gantry Type

Opis produktu

Maszyna do pomiaru wzroku typu HE o wysokiej dokładności łączy wysoką dokładność z wysoką wydajnością, oferuje wysoką prędkość pomiaru geometrycznych elementów różnych rodzajów części. Seria HE jest szeroko stosowana w różnych branżach i produktach, takich jak PCB, laminat pokryty miedzią, duże szklanki, moduły LCD i materiały izolacyjne itp.

Analiza elementów skończonych została wprowadzona w procesie projektowania serii HE, zapewnia wysoką sztywność i dokładną strukturę mechaniczną. Podstawa maszyny wykorzystuje ruchomą konstrukcję mostu o zamkniętej ramie, która jest prosta i oferuje wysoką zdolność ładowania i najlepszą wydajność ruchu.

Podstawa maszynowa z granitu 000, oferuje wysoką sztywność, odporność na korozję i wysoką stabilność.

Etap pracy jest w stanie ustawić wiele produktów fixturing rozwiązania, również wiele kombinacji soczewek jest dla opcji, spełniają różne wymagania pomiarowe od różnych klientów.

System kontroli ruchu w pełnej pętli zapewnia najlepszą wydajność ruchu i pozycjonowania.

Dzięki analizie elementów skończonych i granitowi klasy 000 otrzymujemy najbardziej rozsądną i zoptymalizowaną konstrukcję ramy maszyny, która zapewnia wysoką sztywność i niezawodność.

Wysokowydajna maszyna pomiarowa dużej mocy serii HE wykorzystuje regulator ruchu UWC i silniki o wysokim momencie obrotowym, oferuje wysoką wydajność sterowania ruchem, wysokie przyspieszenie i szybkie lokalizowanie oferuje wysoką wydajność w procesie pomiarowym.

UWC wielkoformatowy pakiet rozwiązań do pomiaru wizyjnej maszyny pomiarowej, silniki Panasonic do wyboru

Rama maszyny jest z ruchomą strukturą suwnicy, która zapewnia prostszą, bardziej inteligentną konstrukcję z większym obciążeniem i lepszym ruchem.

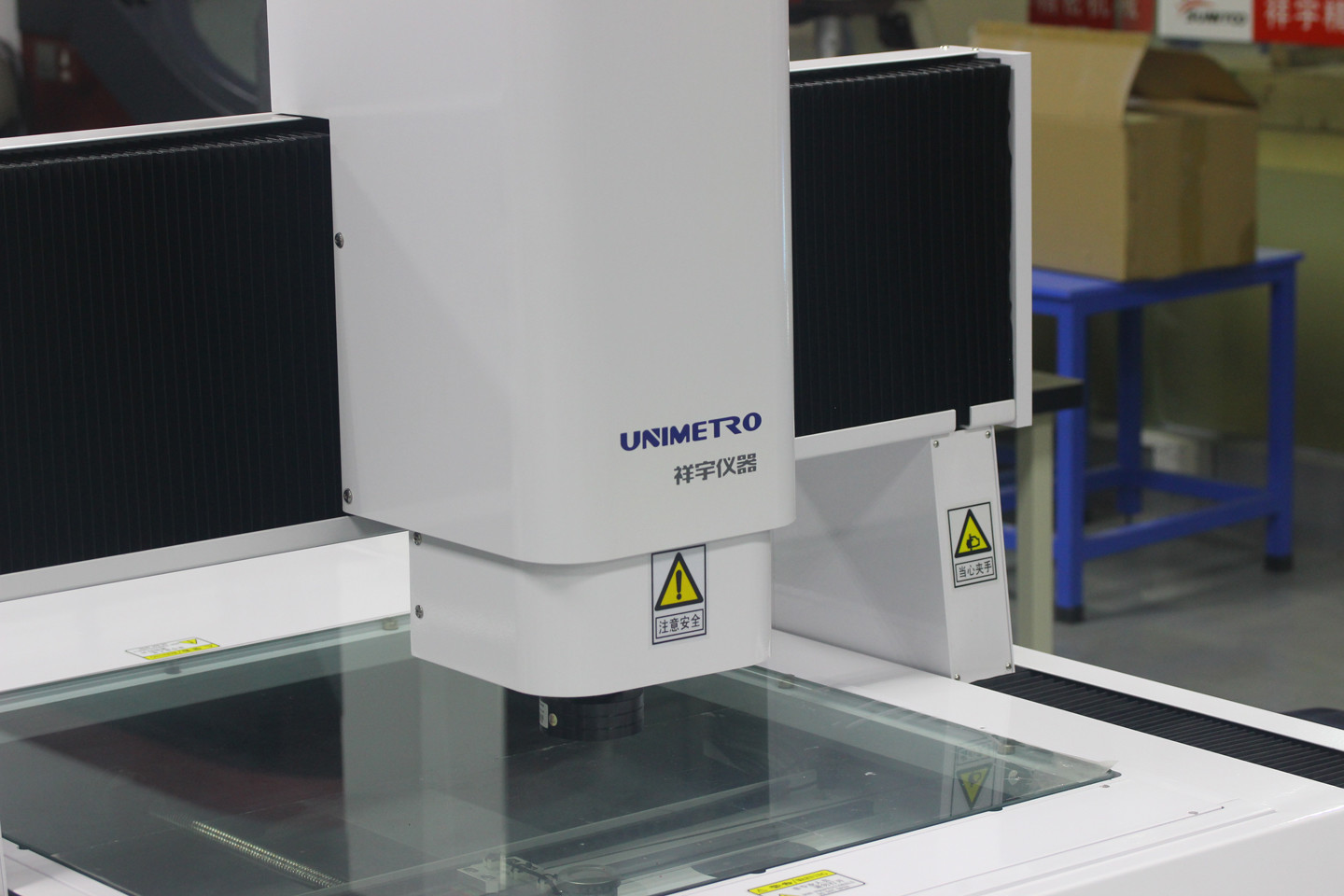

Szczegółowe zdjęcia

Oś X / Y wykorzystuje dokładną prowadnicę liniową, oś Z wykorzystuje wysokowydajną poprzecznicę z oryginalną niemiecką grupą napędową.

W komplecie liniowe wagi Renishaw o wysokiej dokładności, stabilności i długim cyklu życia.

Zgodnie z wymaganiami użytkowników, etap roboczy jest w stanie zaprogramować wiele urządzeń, a dostępne są również opcje kombinacji wielu obiektywów i kamer, co zapewnia większą elastyczność użytkownikom.

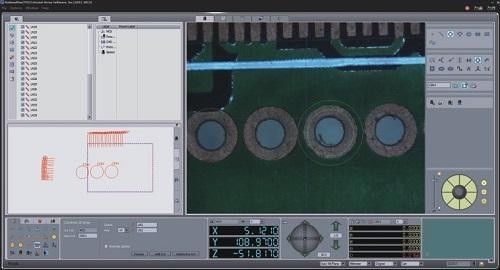

Dzięki zaawansowanemu oprogramowaniu Rational-Vue użytkownicy mogą łatwo uzyskać skomplikowane programy pomiarowe. W masowej produkcji maszyna do pomiaru wizyjnego serii HE może być potężnym przyrządem pomiarowym.

Parametry

Przedmiotów
HE862
HE1080
HE1210
HE1512
HE1812
Wymiar (mm)
1700 * 1280 * 1750
1900 * 1480 * 1750
2100 * 1680 * 1750
2500 * 1880 * 1750
2700 * 1880 * 1750
Zakres pomiaru (mm)
600 * 800 * 200
800 * 1000 * 200
1000 * 1200 * 200
1200 * 1500 * 200
1200 * 1800 * 200
Dokładność pomiaru
3 + L / 200um
3 + L / 200um
3 + L / 200um
3 + L / 200um
3 + L / 200um
Powtarzalność (μ m)
3
3
4
4
4
Waga (kg )
1800 kg
2900 kg
3200 kg
4400 kg
4800 kg
Obraz i pomiar
CCD
Przemysłowa kolorowa kamera CCD
Obiektyw
Ręcznie korygowany obiektyw zmiennoogniskowy 0,7-4,5X / Auto zoom obiektyw 1-10X
Powiększenie
18-195X (tylko w celach informacyjnych: w przypadku różnych aparatów i obiektywów powiększenie będzie inne).
Pole widzenia
8,1 ~ 1,3 mm
Odległość robocza
108 mm
Rozdzielczość w skali liniowej
1μ m (0,5μ m dla opcji)
Układ napędowy
Sterowanie CNC, układ sterowania napędem AC Servo z zamkniętą pętlą, joystickiem, myszą lub kontrolerem na klawiaturze
Oświetlenie
Programowalne 8-sekcyjne oświetlenie powierzchni pierścienia LED, równoległe światło obrysowe LED, 40-częściowe pierścieniowe światło LED, światło współosiowe, ruchome wielokolorowe światło pierścieniowe dla opcji


Opcjonalne rozwiązania

Oświetlenie:
Obiektyw:
Sonda dotykowa:
Czujnik laserowy
4/8/40 sekcje LEDowe pierścienie świetlne
48 sekcji 4 kolory pierścienia LED
Ruchome 4-kolorowe pierścieniowe światło LED
Ręcznie korygowany obiektyw zmiennoogniskowy
Obiektyw z automatycznym zoomem
Ręcznie korygowany obiektyw zmiennoogniskowy ze światłem współosiowym
Obiektyw Auto Zoom ze współosiowym światłem
Zestawy MCP Renishaw
Błąd pomiaru <= 0,75μm
Renishaw PH6 + TP20
Błąd pomiaru <= 0,35μm
Bezkontaktowy czujnik laserowy KEYENCE
Czujnik pomiaru światła białego

Sterowanie joystickiem
