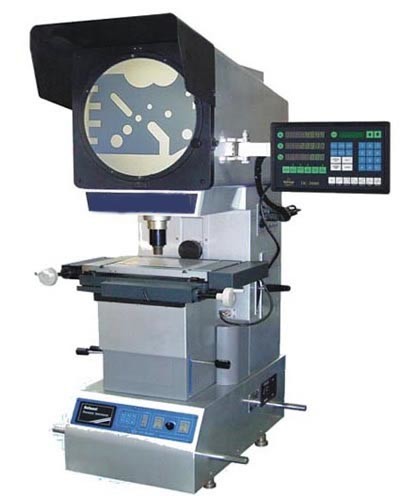

O-osiowy silnik optyczny Projektor optyczny o osi obrotu 0,1 mm Rozdzielczość 0.5 mm

O-osiowy silnik optyczny Projektor optyczny o osi obrotu 0,1 mm Rozdzielczość 0.5 mm

Z Axis Motorized Optical Profile Projector Travel Speed 0.1 mm Resolution 0.5 mm

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: UNIMETRO
Numer modelu: UNIPJ-3000DZ

Zapłata:

Minimalne zamówienie: 1
Szczegóły pakowania: Skrzynka z drewna
Czas dostawy: 10 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 10 miesięcznie
Skontaktuj się teraz
Szczegółowy opis produktu
Ruch osi Z.: Silnikowe Kierunek osi X, Y.: Ręcznie
Rozdzielczość: 0.5mm Powiększenie: 10, 20, 50, 100 X dla opcji
Prędkość przesuwu osi Z: 5, 1, 0,01 Zasilania: Zasilanie 110V / 220V (AC) 50 / 60Hz = 400W

O-osiowy silnik optyczny Projektor optyczny o osi obrotu 0,1 mm Rozdzielczość 0.5 mm

Wprowadzenie

Projektor optyczny UNIPJ-3000DZ wykorzystuje silnik krokowy do ruchu osi Z, co zapewnia łatwiejszy i szybszy proces ogniskowania. Dostępne są soczewki o powiększeniu 10X, 20X, 50X i 100X dla różnych zastosowań.

Projektor optyczny UNIPJ-3000DZ jest wyposażony w doskonałą jakość systemu optycznego. Seria jest przetwarzana z wyraźnym obrazem i dokładnym powiększeniem. Błąd pomiaru konturu wynosi poniżej 0,08% przy świetle konturu. Błąd wskazania współrzędnej znajduje się poniżej (3 + l / 75) um, (L to długość robocza, którą należy zmierzyć, jednostka: mm).

cechy

Silny ruch osi Z.

Stabilna i wysoka sztywność pracy, która jest podstawą dokładnego pomiaru.

Wbudowany wagi liniowe o rozdzielczości 0.5um zapewnia dokładniejszy pomiar.

Zastosowanie przetwornika kratowego do pomiaru kąta zamiast enkodera zapewnia większą dokładność.

Znakomity system optyczny, czysty obraz.

Jasne oświetlenie umożliwia użytkownikom uzyskanie wyraźnego obrazu i ostrości.

Włączone światło powierzchni. Użytkownicy mogą również obserwować powierzchnię obiektu z serii.

Parametry

Specyfikacja

Model UNIPJ-3015DZ UNIPJ-3020DZ
Stół roboczy Rozmiar stołu metalowego (mm) 354 * 228 404 * 228
Szklany stół (mm) 210 * 160 260 * 160
Oś X, przesuw (mm) 150 200
Przesuw osi Y (mm) 100 100
Przesunięcie osi Z (mm) 100 100
Waga (kg) 120 125
Wymiar (L * W * H) (Mm) 770 * 550 * 1100 770 * 550 * 1100

Dokładność pomiaru (um) Oś X, oś Y: (3 + L / 50) oś Z; 4 + L / 10
(L oznacza długość mierzonych elementów, jednostka: mm)
Prędkość jazdy osi Z " 5,1,0,01
Rozdzielczość (oś X, oś Y) 0,5 urn

Ekran projekcyjny Rozmiar ekranu (mm) Ф312 używany zakres> Ф300 (z linią krzyżową)
Zakres obrotów ekranu 0 ° ~ 360 °
Rozdzielczość kąta obrotu 1 'lub 0.01 °

Obiektyw Powiększenie 5X (opcja) 10X (opcja) 20X (opcja) 50X (opcja) 100X (opcja)
Widok obiektu (mm) Ф60 Ф30 Ф15 Ф6 Ф3
Odległość robocza (mm) 53 77.7 44.3 38.4 25.3
Maks. Wysokość robocza 90mm 90mm 90mm 90mm 90mm
System przetwarzania danych Wielofunkcyjny system przetwarzania danych DC-3000 występujący w języku angielskim może służyć do zbierania danych i pomiaru punktu, linii, okręgu, kąta i odległości.
Oświetlenie Oświetlenie transmisji i odbicia: lampa 24V / 150w-halogenowa.
Moc Zasilanie 110V / 220V (AC) 50 / 60Hz = 400W
Chłodzenie Przez fanów
Akcesoria Min-drukarka (opcja), detektor krawędzi (opcja), oprogramowanie M2D (opcja) i tak dalej, patrz akcesoria do projektora profili
Zalecana tabela wspierająca Waga ładowania> 250 kg
Wymiary: 800 (L) * 550 (H) * 650 (W) mm
