Dom > Produkty> System kontroli narzędzi> Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych

Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych

Measuring Machine For Measuring Tools, With A Measurement Range Of 0 To 200 Millimeters, Suitable For Measuring Milling Cutters, Tool Bits, And Other Workpieces
Measuring Machine For Measuring Tools, With A Measurement Range Of 0 To 200 Millimeters, Suitable For Measuring Milling Cutters, Tool Bits, And Other Workpieces
Podstawowe informacje
Miejsce pochodzenia: Chiny, Guang Dong
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE, ISO
Numer modelu: RANGER 600
Minimalne zamówienie: 1
Cena: Discussible
Szczegóły pakowania: drewniana obudowa
Czas dostawy: 15 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 10 zestawów miesięcznie
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Nazwa produktu: Miejsce pomiarowe noża mielenia X zakres pomiaru: 80 mm
Y Zakres pomiarowy: 60 mm Z zakres pomiarowy: 60 mm
Maksymalna średnica narzędzia: 0 ~ 350 mm
Podkreślić:

Mikro twardości

,

cyfrowy test twardości

opis produktu

Maszyna pomiarowa do fresowania z zakresem 0 ~ 200 mm









Zastosowanie produktu

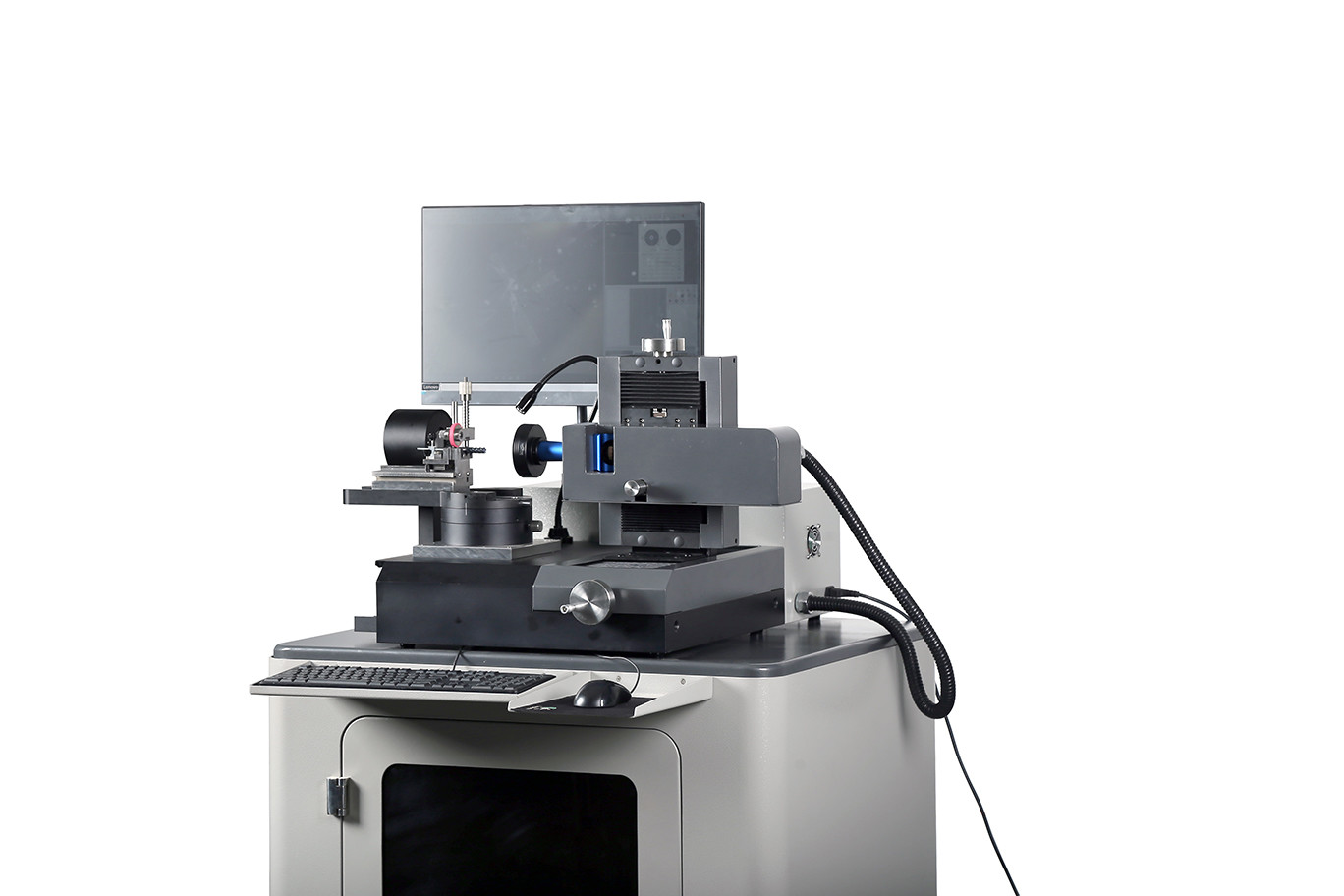

Narzędzia UNIMETRO RANGER600 VMM Machine to uniwersalna maszyna pomiarowa do wiertarek, fresowników oraz liczników i obwodników w ramach elastycznego systemu oświetleniowego.Dzięki kompaktowej konstrukcji i dużej stabilności, RANGER600 może być stosowany w pomieszczeniu metrologicznym, podczas inspekcji lub bezpośrednio w produkcji.co czyni go najlepszym narzędziem do wszystkich rodzajów narzędzi do cięcia metalu, począwszy od szybkiej kontroli pojedynczych kryteriów, takich jak kontur zewnętrzny lub kąty, po pełną kontrolę specjalnych geometrii narzędzi.Użytkownicy mogą łatwo osiągnąć proces pomiaru PUT-MEASURE-ANALYSE za pomocą RANGER600.






Zaawansowany projekt



- Ergonomiczny design i solidna konstrukcja.
-- HD zdjęcie i kombinacja wyświetlacza, również poziom powiększenia mikroskopem jest opcjonalny.
- Wysokiej dokładności koder jest osadzony w stoliku obrotowym, oferuje precyzyjną lokalizację kąta dla użytkowników.
-- wielokrotnie programowalne światło pierścieniowe LED do oświetlenia powierzchni, obejmujące również oświetlenie konturowe i oświetlenie pomocnicze pod wolnym kątem do funkcji standardowych.
-- oprogramowanie pomiarowe SMARTOOL oferuje specyficzną funkcję pomiarową dla narzędzi cięcia.





Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 0





Parametry



Specyfikacje dla układu pomiarowego fresownicy
Podróż w osi X

80 mm


Podróż oś Y

60 mm


Zakres pomiaru osi Z

60 mm


Maksymalna średnica narzędzia

20 mm (nieobowiązkowo 30 mm)


Maksymalna długość narzędzia

200 mm (nieobowiązkowo 350 mm)


Odległość robocza

85 mm



Lensy

0.7X-4.5X wgnieciona soczewka zoomowa

Kamera

Kamera 2M pixela HD/5M pixel HD kamera ((Opcjonalnie)

Rozdzielczość w skali liniowej

00,0001 mm

Zwiększenie

12.6X-79.2X/25.2X-158.4X (nieobowiązkowe)

Pole widzenia

27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (nieobowiązkowe)

Dokładność pomiaru

X~Y,(2,5+L/100) μm,L to zmierzona długość

PC

System PC ALL-IN-ONE, system operacyjny Windows 10, z 24-calowym monitorem LCD

System oświetlenia

8 sekcji światła LED, światła konturowego i światła pomocniczego, wszystkie sterowane przez oprogramowanie i programowalne.

Format wejścia

Pliki DXF

Format wyjścia

Excel, DXF





Cechy



W celu szybszego i dokładniejszego ustawienia kąta narzędzia podczas procesu pomiarowego, stolik obrotowy RANGER600 oferuje 2 mechaniczne ustawione kąty, 0 stopnia i 90 stopni.W pozycji 0 stopnia użytkownicy mogą mierzyć Tool End, końcówka narzędzia - wał środkowy, końcówka narzędzia - kąt przedni, itp. I 90 stopni pozycja jest dostępna dla kąta spiralnego, kąta przedniego osiowego, pierwszego kąta tylnego, drugiego kąta tylnego i kąta nachylenia krawędzi itp.
Jeśli wymagane jest inne ustawienie kąta, użytkownicy mogą również skorzystać z dokładnego kodera, który jest osadzony w obracającym się stole.











Funkcja oprogramowania



Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 1
Wiodące narzędzia do cięcia rozwiązanie pomiarowe
Oprogramowanie do pomiaru narzędzi cięcia SMARTOOL zostało opracowane na podstawie wysokiej dokładności technologii pomiaru optycznego i cyfrowego,jest łatwy i intuicyjny w obsłudze i oferuje liczne algorytmy pomiaru i oceny specjalnie dla narzędzi produkowanych lub ostrzonych w przemyśle szlifowania.









Zmiary zdolności



Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 2
kąt spirali kąt osi przedni pierwszy kąt tylny

Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 3
końcówka narzędzia końcówka narzędzia - środek wału końcówka narzędzia - kąt przodu









Informacje o spółce


Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 4
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 5
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 6
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 7

Nasz klient i agent

Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 8
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 9
Częste pytania
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 10Q1: Czy jesteś fabryką czy firmą handlową?
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 11A1: Jesteśmy fabryką i dajemy najszybszą odpowiedź w ciągu 24 godzin.
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 10P2: W czym głównie zajmuje się pańska firma?
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 11Odpowiedź: Głównie produkujemy maszyny do pomiaru wizji, maszyny do pomiaru współrzędnych, armatury CMM i VMM itp.
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 10P3: Jak wybrać odpowiednią specyfikację?
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 11A3: Tak długo, jak nam powiecie różnorodność i rozmiar produktu, który ma być zmierzony, nasz profesjonalny zespół doradziłby wam instrument pomiarowy odpowiednich specyfikacji.
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 10Q4: Czy akceptujesz usługę na zamówienie?
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 11A4: bądź pewien! możemy dostarczyć nie tylko typowe maszyny, ale także maszyny dostosowane do potrzeb klienta.
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 10P5: Jaki jest okres gwarancji?
Maszyna pomiarowa do narzędzi pomiarowych, o zakresie pomiaru od 0 do 200 milimetrów, nadająca się do pomiaru fresowników, sztuk narzędzi i innych części roboczych 11A5: Nasz okres gwarancji produktu wynosi 1 rok.
Możesz być pewna jakości naszego produktu.
