    Szczegółowy opis produktu
    Ciemne kolory lub czarne przedmioty: Szary i czarny Przesunięcie osi X.: 80mm
    Przesuw w osi Y.: 60mm Zakres pomiarowy osi Z.: 60mm
    Kamery: Kamera HD 2 M pikseli / Kamera HD 5 M pikseli (Opcjel) Dokładność pomiaru: X ~ Y, (2,5 + L / 100) µm, L jest zmierzoną długością

    Narzędzie kontroli systemu frezowania Narzędzie System pomiaru wideo Wizualna maszyna pomiarowa

    Sposób nakładania produktu


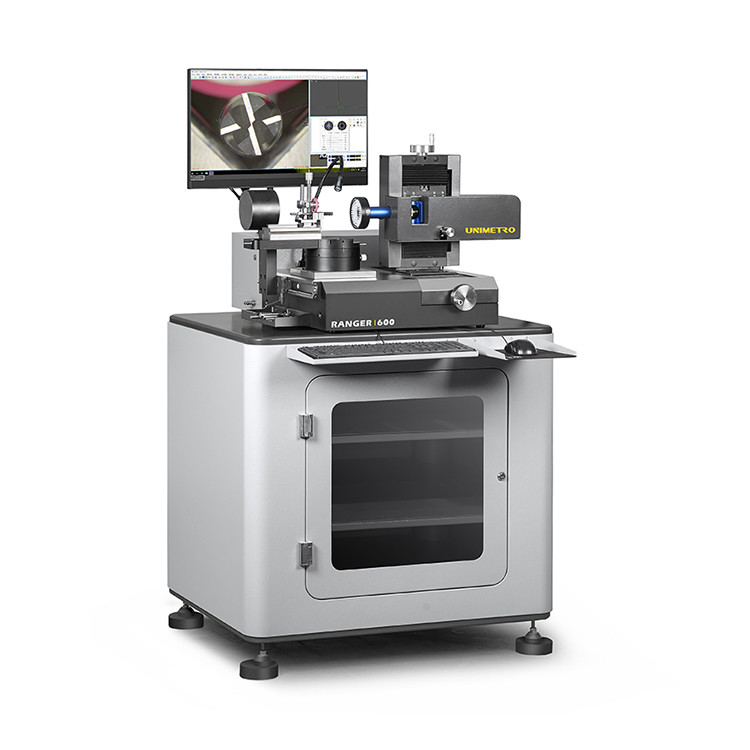

    System kontroli narzędzi UNIMETRO RANGER600 jest uniwersalną maszyną pomiarową do wiertarek, frezów oraz pogłębiaczy i pogłębiaczy w ramach elastycznego systemu oświetleniowego. Dzięki zwartej konstrukcji i doskonałej stabilności, RANGER600 może być stosowany w pomieszczeniu metrologicznym, kontroli lub bezpośrednio w produkcji. System kontroli narzędzi RANGER600 jest skonfigurowany z uniwersalnym oprogramowaniem pomiarowym SMARTOOL, co czyni go najlepszym narzędziem do wszystkich rodzajów narzędzi do cięcia metalu, od szybkiego sprawdzenia pojedynczych kryteriów, takich jak kontur zewnętrzny lub kąty, aż do pełnej kontroli specjalnych geometrii narzędzi . Użytkownicy mogą łatwo przeprowadzić proces pomiaru PUT-MEASURE-ANALYZE za pomocą RANGER600.

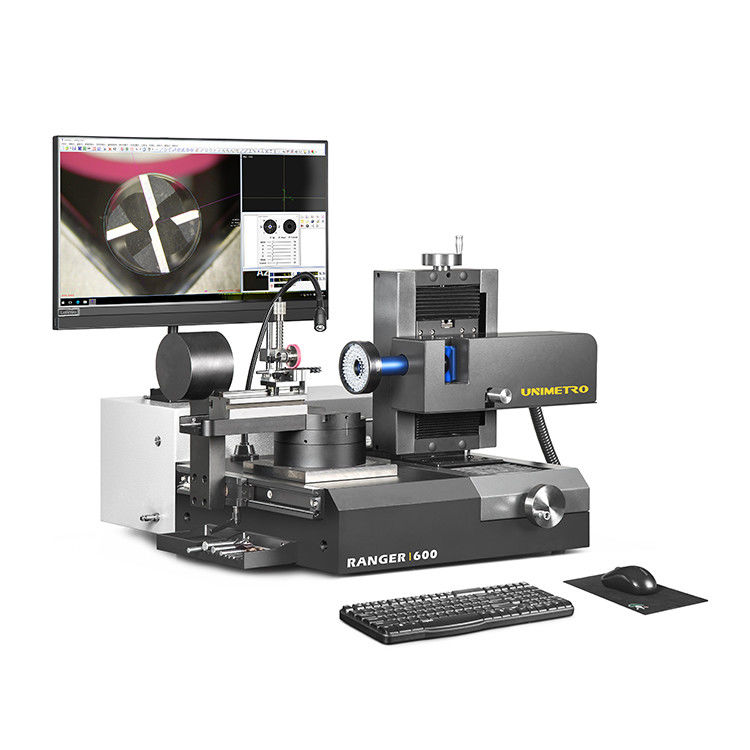

    Zaawansowany projekt

    - Ergonomiczny design i solidna konstrukcja.
    - Kombinacja przechwytywania i wyświetlania obrazu HD, opcjonalnie także stopień powiększenia mikroskopu.
    - Stabilny i dokładny blok V dla łatwego trzymania i ustawiania narzędzi.
    - Mechaniczny stały kąt pomiaru 0 stopni i 90 stopni jest dostępny na stole obrotowym.
    - Enkoder o wysokiej dokładności jest wbudowany w stół obrotowy, zapewnia użytkownikom dokładne położenie kąta.

    - Programowalna lampa pierścieniowa LED z wieloma sekcjami do oświetlenia powierzchni, w tym również oświetlenie konturowe i światło pomocnicze o swobodnym kącie dla standardowych funkcji.
    - Oprogramowanie pomiarowe SMARTOOL oferuje specjalną funkcję pomiarową dla narzędzi skrawających.
    - Dostępne są automatyczne wykrywanie krawędzi, szybki pomiar kąta za pomocą siatki, funkcje porównywania elementów CAD.
    - Pomiar wyniku szybkiego wydruku do raportu pliku EXCEL lub pliku CAD.
    - System PC ALL-IN-ONE sprawia, że ​​maszyna jest bardziej stabilna.




    Specyfikacja

    SPECYFIKACJE DLA KOPARKI KRAWĘDZIOWEJ 25 TON

    Przesunięcie osi X.

    80mm

    Podróż w osi Y.

    60mm

    Zakres pomiarowy osi Z.

    60mm

    Maksymalna średnica narzędzia

    50mm

    Maksymalna długość narzędzia

    300 mm

    Odległość robocza

    90mm

    Obiektyw

    Wklęsły obiektyw zmiennoogniskowy 0,7-4,5 x

    Aparat fotograficzny

    Kamera HD 2 M pikseli / Kamera HD 5 M pikseli (Opcjel)

    Rozdzielczość skali liniowej

    0,0001 mm

    Powiększenie

    12,6 x ~ 79,2 x / 25,2 x ~ 158,4 x (opcjonalnie)

    Pole widzenia

    27 * 20 mm ~ 4,3 * 3,3 mm / 13,5 * 10 mm ~ 2,3 * 1,6 mm (opcjonalnie)

    Dokładność pomiaru

    X ~ Y, (2,5 + L / 100) µm, L jest zmierzoną długością

    PC

    System komputerowy ALL-IN-ONE, system operacyjny Windows 10, z 24-calowym monitorem LCD

    Oświetlenie

    8 sekcji pierścieniowe światło LED, światło konturowe i elastyczne światło pomocnicze, wszystkie kontrolowane programowo i programowalne.

    Format wejściowy

    Pliki DXF

    Format wyjściowy

    EXCEL, DXF

    Pomiar wielu kątów

    Aby szybciej i precyzyjniej ustawić kąt narzędzia podczas procesu pomiaru, stół obrotowy RANGER600 oferuje 2 mechaniczne stałe kąty, 0 stopni i 90 stopni. W pozycji 0 stopni użytkownicy mogą mierzyć koniec narzędzia, koniec narzędzia - wał środkowy, koniec narzędzia - kąt przedni itp. Dostępna jest pozycja 90 stopni dla kąta pochylenia, osiowego kąta przedniego, pierwszego kąta tylnego, drugiego kąta tylnego i pochylenia Kąt krawędzi itp.
    Jeśli wymagana jest inna lokalizacja kąta, użytkownicy mogą również użyć dokładnego enkodera, który jest wbudowany w stół obrotowy. Odczyt kąta jest wyświetlany w oprogramowaniu.


    0 stopni 45 stopni 90 stopni


    standardowe akcesoria

    Dodatkowe światło pomocnicze

    Dodatkowe światło można przyciemnić na elastycznym ramieniu. Co pomaga użytkownikom uzyskać lokalny obraz ulepszenia.

    Moduł oświetlenia konturu

    RANGER600 zawiera moduł LED z równoległym konturem ścieżki światła, który można przesuwać wzdłuż kierunku osi X, oferując użytkownikowi najlepszy obraz i ostrą krawędź widoku obiektu podczas pomiaru konturu narzędzia.

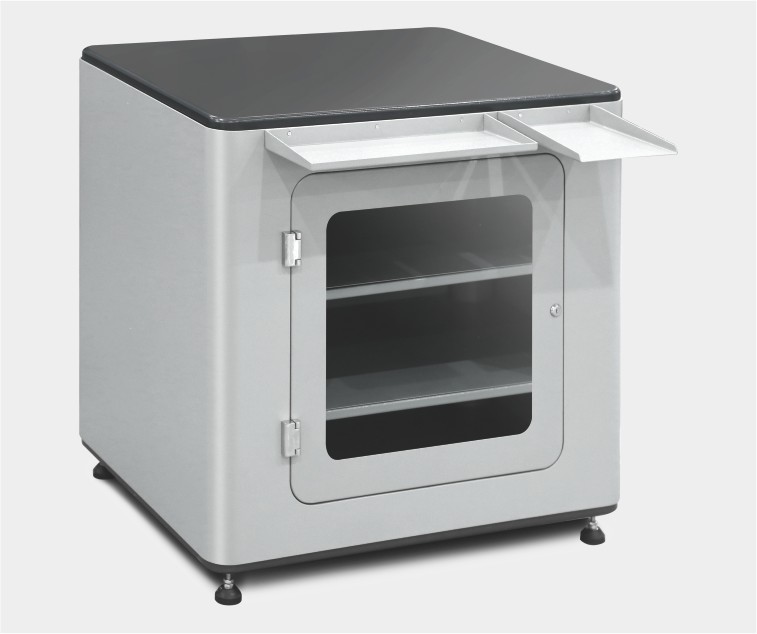

    Stół bazowy

    Solidnie stojące stanowisko pracy z praktyczną i otwartą przestrzenią do przechowywania materiałów i narzędzi.

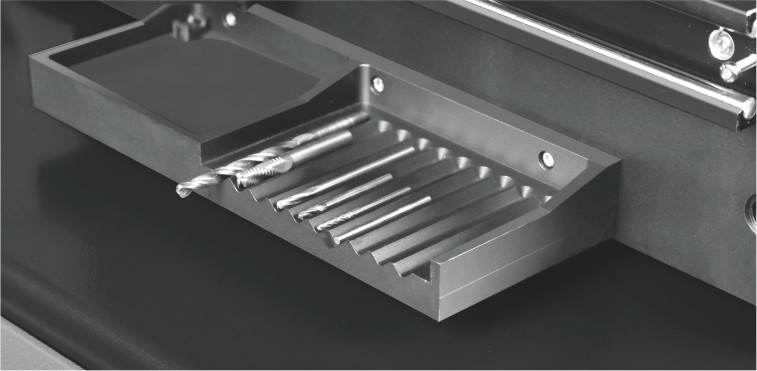

    Uchwyt na narzędzia

    Z boku maszyny osadzony jest wieloczęściowy uchwyt narzędziowy. Użytkownicy mogą trzymać wszystkie narzędzia w celu przygotowania do uniknięcia pomyłek.


    Oprogramowanie pomiarowe SMARTOOL

    Wiodące rozwiązanie do pomiaru narzędzi skrawających

    Oprogramowanie pomiarowe narzędzi tnących SMARTOOL zostało opracowane w oparciu o optyczną i cyfrową technologię pomiarową o wysokiej dokładności, jest łatwe i intuicyjne w obsłudze oraz oferuje liczne algorytmy pomiaru i oceny specjalnie dla narzędzi produkowanych lub ostrzonych w branży szlifowania.

    Ostre, kontrastowe widoki przy każdym powiększeniu. Wszystkie powiększenia są skalibrowane.
    Wysoki poziom powiększenia umożliwia analizę nawet najmniejszych szczegółów powierzchni lub kontrolę mikro-narzędzi.
    Intuicyjny i łatwy w obsłudze interfejs oprogramowania - do szybkiej i łatwej aplikacji pomiarowej wszystkie klawisze funkcyjne i panel operacyjny są graficzne, a funkcja automatycznego wykrywania krawędzi pomaga wyeliminować różnicę wyników pomiaru różnych operatorów.
    Bezpłatne przełączanie między widokiem obrazu obiektu a widokiem krzywej konturowej w czasie rzeczywistym - użytkownicy mogą obserwować i mierzyć maksymalne krawędzie narzędzi podczas dynamicznego procesu obracania. Zaawansowany proces kalibracji i kompensacji - oprogramowanie SMARTOOL oferuje zaawansowaną funkcję kalibracji i kompensacji, wysoce zwiększyć dokładność pomiaru.


    Wiodące funkcje

    Łatwa operacja

    Wyświetlanie obrazu w wysokiej rozdzielczości i graficzny interfejs obsługi. Wszystkie klawisze funkcyjne i panel sterowania są wyświetlane w oknie oprogramowania.

    Dynamiczny widok krzywej w czasie rzeczywistym

    Oprogramowanie oferuje widok krzywej wykrywania krawędzi w czasie rzeczywistym, czyni analizę krawędzi i pomiar bardziej intuicyjnymi i przejrzystymi. Użytkownicy mogą przejść do trybu widoku krzywej w dowolnym momencie podczas pomiaru.

    Szybki pomiar kąta za pomocą siatki siatkowej

    Siatka wyświetlana w obszarze obrazu oprogramowania SMARTOOL może się swobodnie obracać i wyświetlać kąty. Użytkownicy mogą łatwo uzyskać szybki pomiar kąta za pomocą siatki do porównywania krawędzi.

    Porównanie CAD

    Oprogramowanie pomiarowe SMARTOOL obsługuje funkcję porównywania CAD. Użytkownicy mogą bezpośrednio wprowadzić rysunek CAD narzędzia do oprogramowania jako odniesienie i porównać rzeczywisty obraz z rysunkiem, aby ocenić geometrię narzędzi skrawających.

    Możliwości pomiarowe.


    Możliwości pomiarowe


    Kąt spiralny Osiowy kąt przedni Pierwszy kąt tylny


    Drugi kąt nachylenia tylnej krawędzi


    Koniec narzędzia Koniec narzędzia - środkowy wał Koniec narzędzia - kąt przedni


    Pierwszy tylny kąt Drugi tylny kąt
