Optyczny system pomiaru obrazu kompozytowego 3D Gantry w pełni automatyczny programowalny

Optyczny system pomiaru obrazu kompozytowego 3D Gantry w pełni automatyczny programowalny

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: UNIMETRO
    Numer modelu: Delikatny

    Zapłata:

    Minimalne zamówienie: 1
    Szczegóły pakowania: Wood Case
    Czas dostawy: 15 dni roboczych
    Zasady płatności: T/T
    Możliwość Supply: 5 zestawów miesięcznie
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Kamery: Przemysłowa kamera CCD 1/2 " Powiększenie: 33-195X
    Układem jezdnym: Sterowanie CNC z pełną pętlą sprzężenia, serwomotor prądu przemiennego, 3-osiowy automatyczny i prog Rozdzielczość w skali liniowej: 1um / 0.5um / 0.25um / 0.1um dla opcjonalnego
    Oprogramowanie pomiarowe: Oprogramowanie pomiarowe Rational Vue 3D

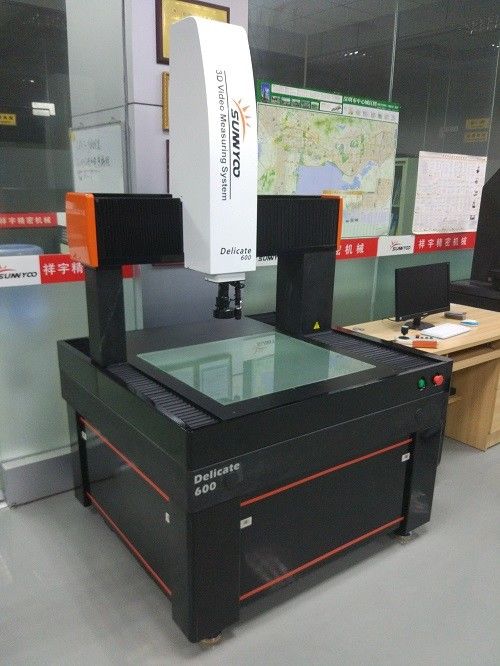

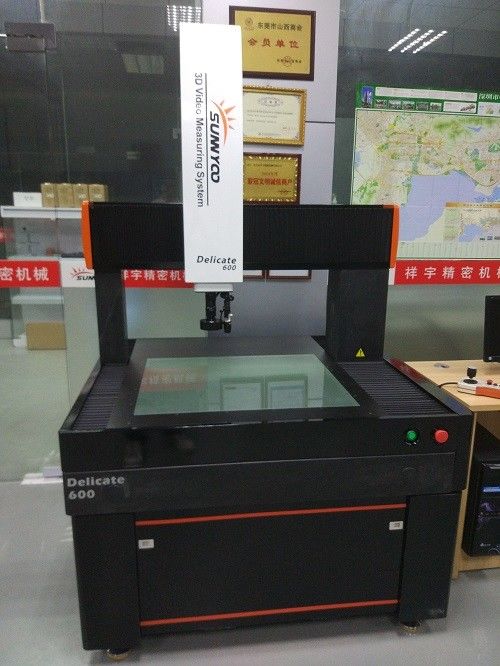

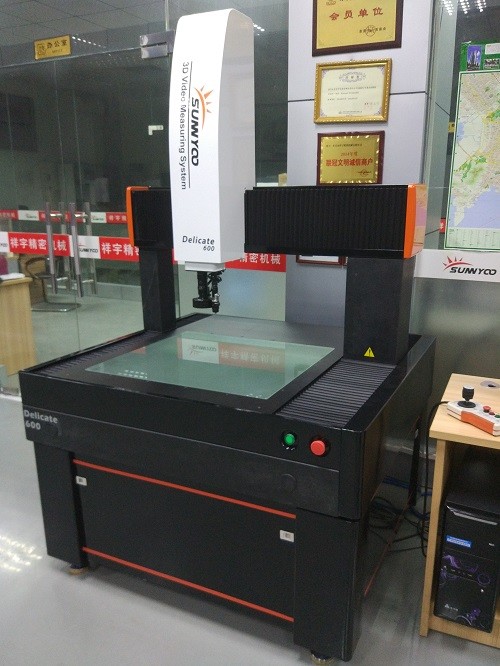

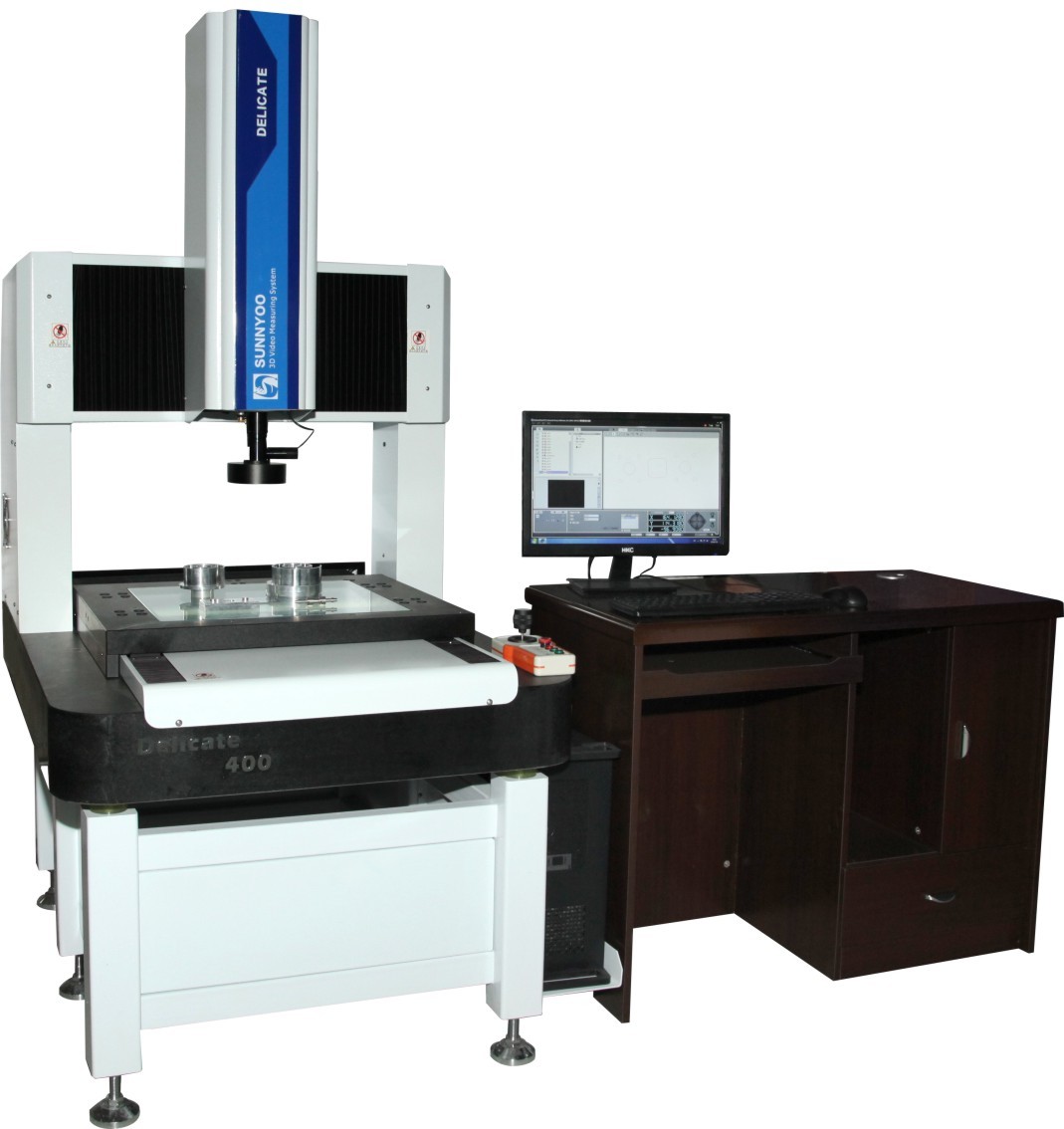

    3D Composite Vision Maszyna pomiarowa w pełni automatyczna programowalna


    Wprowadzenie

    ● Maszyna do pomiaru wzroku Delicate zaprojektowana i stworzona przez UNIMETRO jest złożoną maszyną do pomiaru widzenia. Jest zbudowany w oparciu o zaawansowaną technologię optyki, sondowania, czujnika laserowego i kontroli ruchu, co zapewnia dokładność, powtarzalność i ruch.

    Seria Delicate to znakomite urządzenie do dokładnej kontroli, kontroli jakości i produkcji.

    Maszyna do pomiaru wizyjnego serii Delicate jest wysokiej jakości kompozytowym przyrządem pomiarowym z funkcją pomiaru współrzędnych i technologii optycznego widzenia, która pochodzi z niemieckiego projektu konstrukcji.








    funkcje


    1.000 maszyna do granitu, stół roboczy i suwnica, aby zapewnić stabilność konstrukcji maszyny podczas ruchu.


    2. System kontroli ruchu w zamkniętej pętli, skoordynowany ze sprzętem o wysokiej dokładności, pozycjonowanie osi maszyny może być szybkie i dokładne.


    3. Wbudowana skala liniowa firmy Renishaw, zapewniająca wysoką dokładność pomiaru i stabilną wydajność.

    4. Wykorzystanie oryginalnych serwosilników firmy Panasonic w celu zwiększenia prędkości ruchu, zwiększenia sztywności i stabilności.



    5. Prowadnica liniowa o wysokiej dokładności gwarantuje dokładność i stabilność ruchu.

    6. Wiele opcji dla obiektywu lub kamer w oparciu o wymagania klientów, aby spełnić różne wymagania pomiarowe widzenia.

    7. Dostępne oprogramowanie kompozytowe RationalVue 3D:

    Akcesoria do instrumentów

    Oprogramowanie do kontroli 2D + oprogramowanie do kontroli 3D + oprogramowanie CAD do odwracania + oprogramowanie do analizy formularzy + oprogramowanie do skanowania konturowego + oprogramowanie statystyczne SPC + oprogramowanie do programowania off-line + oprogramowanie do oceny tolerancji.



    ◆ Otwórz opcje

    Obiektyw optyczny CCD - Różne rozwiązanie dla opcji opartych na różnych obiektach pomiarowych, w celu uzyskania szybszego i bardziej stabilnego obrazu w oparciu o różne wymagania pomiarowe.

    Sonda dotykowa - do pomiaru 3D

    Czujniki laserowe - do pomiaru bezstykowej wysokości, głębokości i płaskości


    Specyfikacja

    Model

    Delikatny 400 CNC Delikatny 500 CNC Delikatny 600 CNC
    Wymiar (mm) 1300 * 1100 * 1800 1400 * 1200 * 1800 1500 * 1300 * 1800
    Zakres pomiaru (mm) X 400 500 600
    Y 300 400 500
    Z 200
    Dokładność pomiaru (um) 3 + L / 100 5 + L / 100
    Waga (kg) 1800 2500 3000
    Obraz i system pomiarowy Aparat fotograficzny Przemysłowa kamera CCD 1/2 "
    Obiektyw obiektywny Opcjonalny obiektyw z ręcznym ruchem zatrzaskowym / obiektywem Autozoom 0,7-4,5X / Navitar
    Powiększenie 33-195X
    Pole widzenia 8.1-1.3
    Odległość robocza 108 mm
    Pomiar rozdzielczości 0,001 mm
    Rozdzielczość w skali liniowej 1um / 0.5um / 0.25um / 0.1um dla opcjonalnego
    System jazdy Sterowanie CNC z pełną pętlą sprzężenia, serwomotor prądu przemiennego, 3-osiowy automatyczny i programowalny, sterowanie joystickiem, sterowanie za pomocą klawiatury
    Oprogramowanie pomiarowe Oprogramowanie pomiarowe Rational Vue 3D
    Oświetlenie Programowalne 8-sekcyjne pierścienie LED dla światła powierzchniowego, 40-sekcyjne pierścień LED dla opcji, równoległe światło obrysowe LED, współosiowe światło dla opcji.
    Zasilacz 220 V ± 10% (AC) 50 Hz, uziemienie o rezystancji ≦ 4Ω jest wymagane
    Środowisko pracy Temperatura: 18-24 ° C, Wilgotność: 30% -75%, Unikać wibracji
