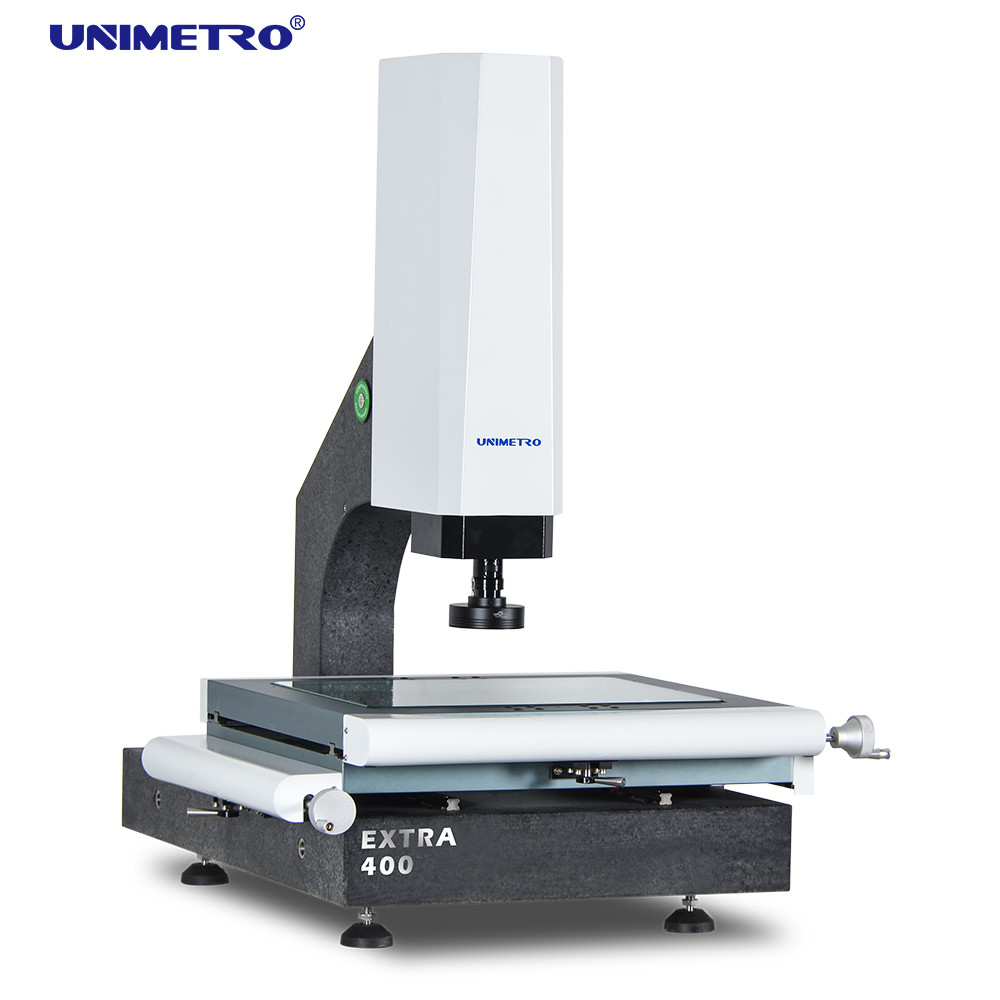

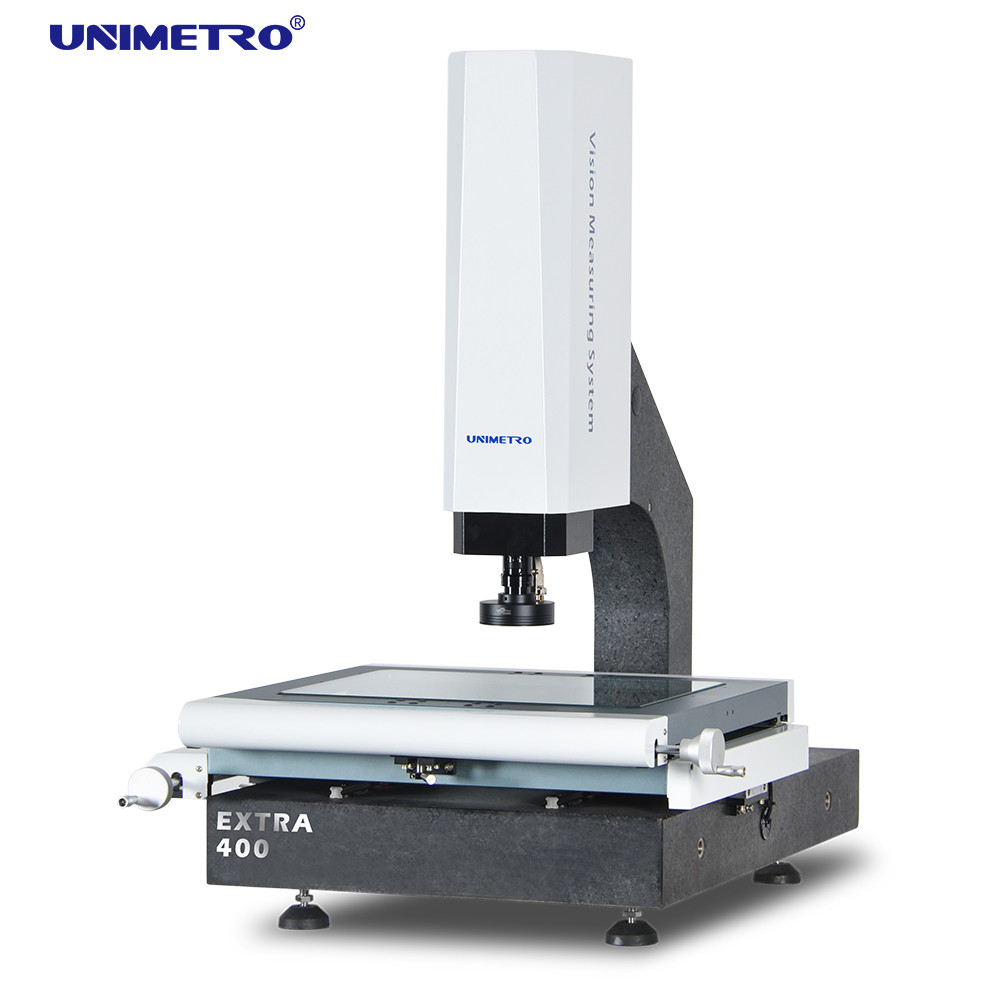

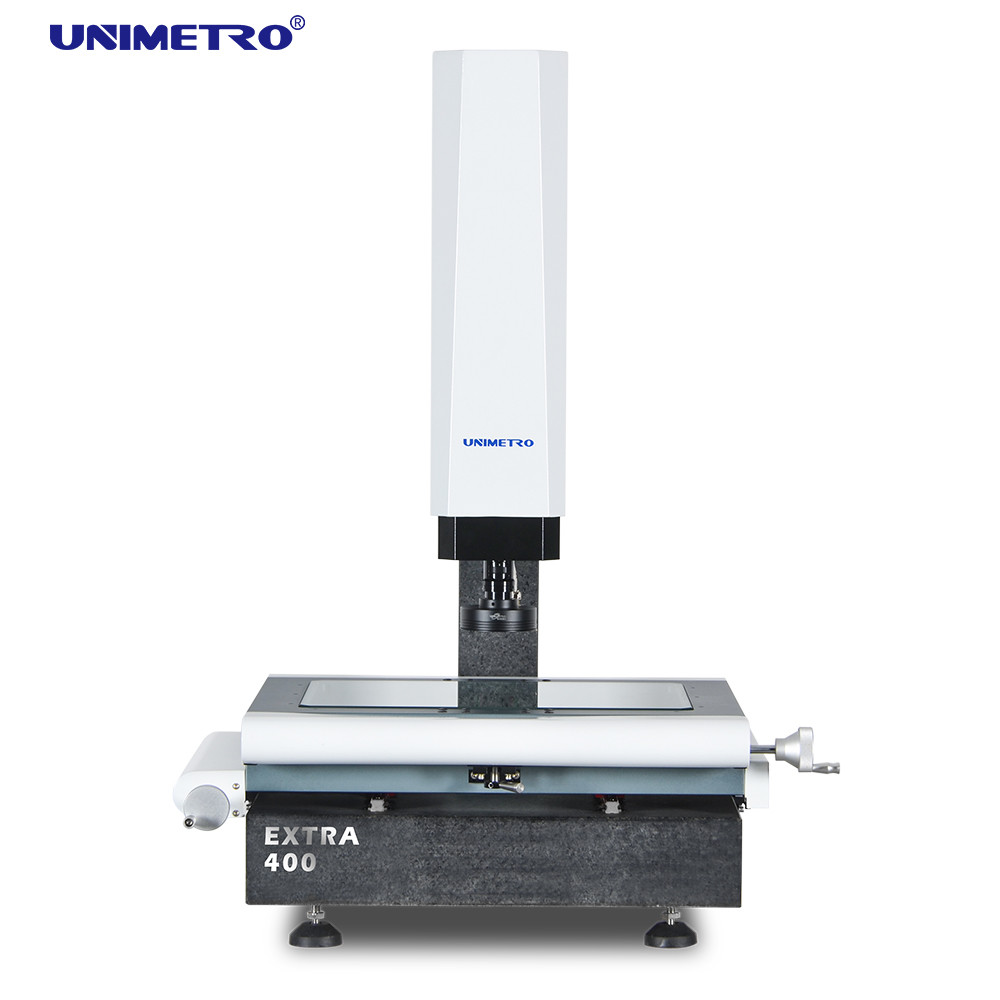

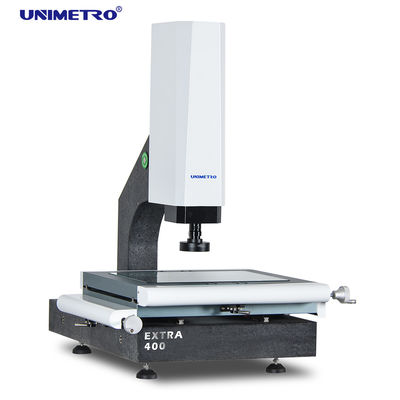

Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową

Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową

High accuracy touch probe led visual measuring machine vmm machine
High accuracy touch probe led visual measuring machine vmm machine

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: Unimetro
Orzecznictwo: CE ISO
Numer modelu: E300

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: usd5460-usd6300usd/set
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 15 dni
Zasady płatności: T / T
Możliwość Supply: 30 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
wymiar: 600 * 740 * 980 mm Skala: 300 * 200 * 200
Dokładność pomiaru: 2,5 + L / 100 waga: 190 kg
Powtarzalność: 2,5 μm

Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 0

Nasza wizualna maszyna pomiarowa prowadziła ma poniższą funkcję:

Podstawa i kolumna z granitu, doskonała stabilność;

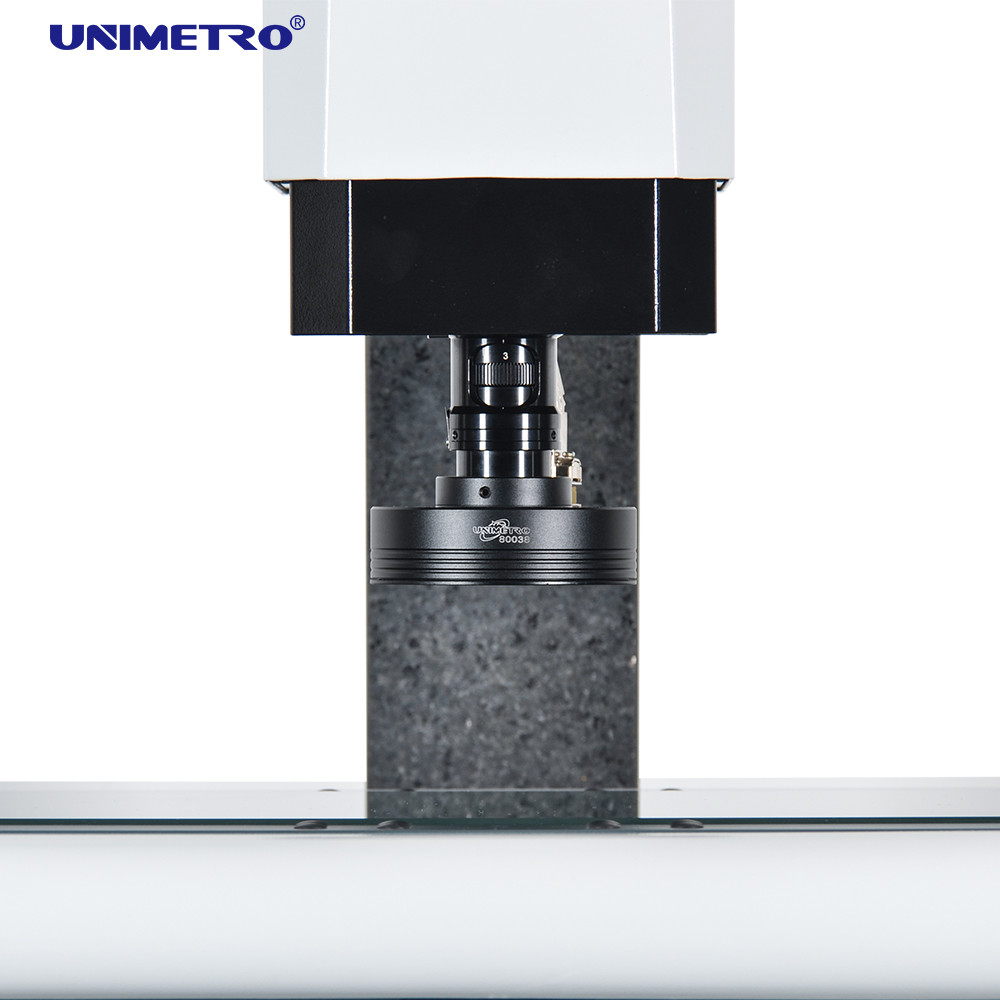

Oś Z przyjmuje precyzyjną prowadnicę liniową i system sterowania serwomotorem, aby zrealizować automatyczne ogniskowanie, wyeliminować błąd sztucznego ogniskowania i poprawić dokładność i stabilność pomiaru;

Aluminiowy stolik roboczy sprawia, że ​​sterowanie ruchem szybko reaguje i jest elastyczne;

Programowalne 3-pierścieniowe 4-sekcyjne źródło światła powierzchniowego LED, transmisyjny równoległy system źródeł światła konturowego LED oraz wbudowany w oprogramowanie moduł regulacji światła pozwala na dowolną regulację jasności światła w 3 pierścieniach i 4 strefach.



Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 1

Konfiguracje naszej wizualnej maszyny pomiarowej led są następujące:

◉ 3-osiowe skale liniowe o rozdzielczości 0,5um

◉ Wydajna funkcja automatycznego ustawiania ostrości
◉ Kompatybilny z sondą dotykową Renishaw
◉ Aluminiowy etap roboczy i twarde anodowanie
◉ 3 pierścienie 8-sekcyjne oświetlenie pierścieniowe LED sterowane programowo i programowalne
◉ Sterowanie za pomocą oprogramowania i programowalne oświetlenie konturowe LED równoległej ścieżki świetlnej
◉ Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
◉ Zintegrowana skrzynka sterownicza rdzenia
◉ Sterowanie zmotoryzowane osi Z.
◉ Prowadnica liniowa HIWIN
◉ Ręczny generator impulsów do sterowania ruchem osi Z.
◉ Z laserowymi wskaźnikami do pomocniczego pozycjonowania i ogniskowania
◉ 0,7-4,5X manualny wgnieciony obiektyw zmiennoogniskowy z czujnikiem sprzężenia zwrotnego sygnału powiększenia
Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 2
Nasza wizualna maszyna pomiarowa prowadziła może dodać sondę, aby zrealizować funkcję 3D
◉ Łatwa kalibracja

◉ Dotykanie pod wieloma kątami

◉ Szybkie ustawienie układu współrzędnych

◉ Kompatybilny z pełną linią stylis Renishaw

◉ Obsługiwany moduł CAD (opcjonalnie)

◉ Wyjście do rysowania 3D
◉ Kompatybilny z sondą gwiazdową
◉ Pomiar wymiarów 3D
◉ Połączenie pomiaru obrazu i sondy dotykowej
◉ Obsługiwany stojak na sondę (opcjonalnie)
Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 3

Our ledowa wizualna maszyna pomiarowa 'Parametr s jest taki, jak pokazuje poniższy wykres:

  Extra200 Extra300 Extra400 Extra500
Wymiar (mm) (dł. X szer. X wys.) 550 * 540 * 930 600 * 740 * 980 700 * 840 * 980 800 * 940 * 980
Zakres pomiarowy (mm) (XxYxZ) 200 * 100 * 150 300 * 200 * 200 400 * 300 * 200 500 * 400 * 200
Dokładność pomiaru (μm) 2,5 + L / 100 3,0 + L / 100
Powtarzalność (μm) 2.5 3
Waga (kg) 140 190 240 290
Obraz i pomiary Aparat fotograficzny Aparat cyfrowy HD o rozdzielczości 1,2 mln pikseli
Obiektyw 0,7-4,5X manualnie wgnieciony obiektyw zmiennoogniskowy z czujnikiem sprzężenia zwrotnego sygnału powiększającego
Powiększenie 18-195X (tylko w celach informacyjnych, z innym aparatem i obiektywem powiększenie będzie inne.)
Pole widzenia 8,1 mm ~ 1,3 mm
Odległość robocza 80mm
Rozdzielczość w skali liniowej 0,5 μm (opcjonalnie 0,1 μm)
Układ jezdny Dostępne jest ręczne sterowanie osiami X, Y, sterowanie CNC w zamkniętej pętli osi Z i funkcja AUTO FOCUS
Oświetlenie Programowalne 4 sekcje Pierścieniowe oświetlenie powierzchniowe LED, równoległe oświetlenie obrysowe LED 8 sekcji Oświetlenie pierścieniowe LED, światło współosiowe, do wyboru.





Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 4

OPROGRAMOWANIE DO POMIARU WIZJI 3D INSPECT

Oprogramowanie UNIMETRO INSPECT3D ma przyjazny dla użytkownika interfejs użytkownika, jest łatwy do nauczenia,
potężna funkcja, pozwala użytkownikom na szybkie i precyzyjne pomiary.
Oprogramowanie oferuje pełny interfejs użytkownika w języku angielskim, umożliwia również rozwój nowych języków.


Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 5

◉ Wprowadź plik CAD i zmierz

◉ Tablica części i pomiary makro
◉ Automatyczne ustawianie ostrości i pomiar wysokości
◉ Funkcja nawigacji pomaga w szybkiej lokalizacji
◉ Potężna funkcja pomiaru geometrycznego
◉ Wiele raportów danych i funkcja graficznego wyprowadzania danych
◉ Elastyczny program użytkownika
◉ Tworzenie elementów referencyjnych
◉ Potężna funkcja wykrywania krawędzi
◉ Obsługa wielu akcesoriów zewnętrznych
◉ Automatyczne obliczanie tolerancji geometrycznej elementów
◉ Szybki i wygodny pomiar skomplikowanej produkcji
Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 6
Wizualna maszyna pomiarowa vmm machine o wysokiej dokładności z sondą dotykową 7
