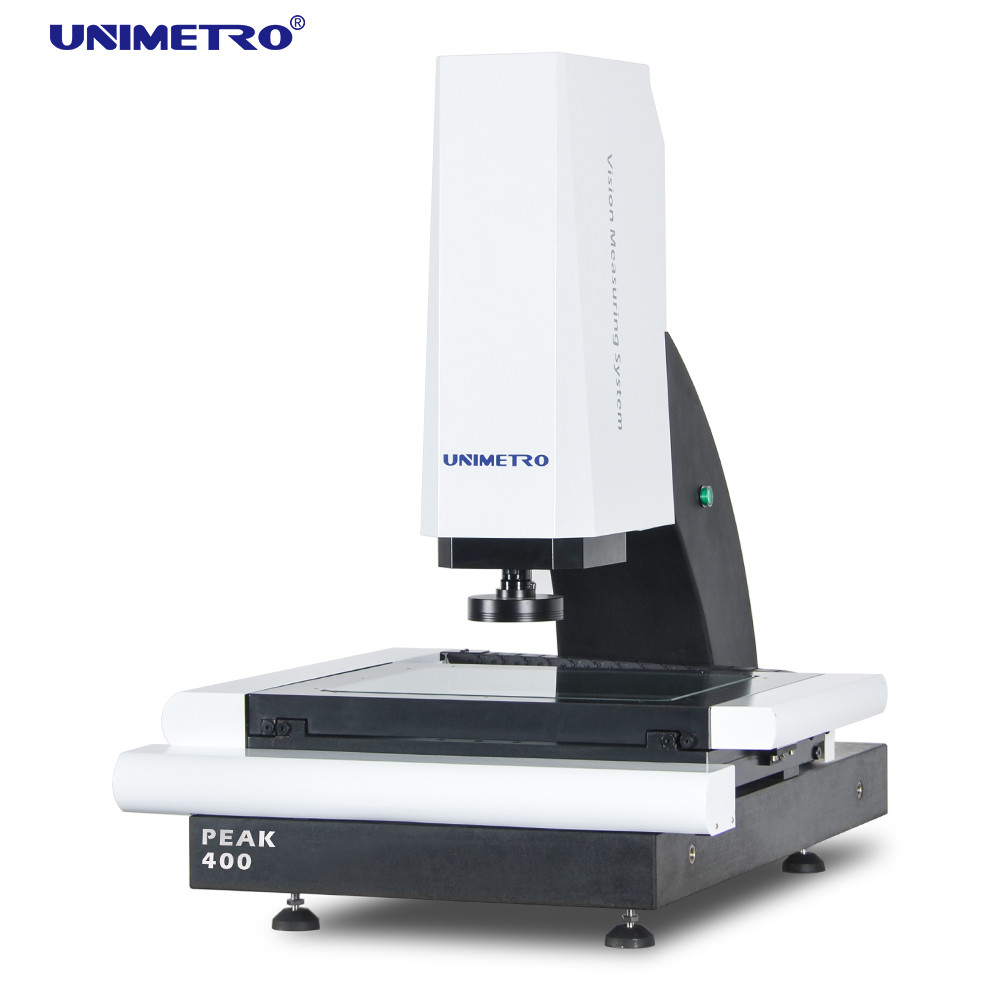

2D CNC VMM Wizyjna Maszyna Pomiarowa z Dostępnymi Wieloma Rozmiarami

2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
2D CNC VMM Vision Measurement Machine With Multiple Sizes Available 2D CNC VMM Vision Measurement Machine With Multiple Sizes Available
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE, ISO
Numer modelu: SZCZYT
Minimalne zamówienie: 1 zestaw
Cena: Discussible
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 10 ~ 20 dni
Zasady płatności: L/C, T/T, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 30 na miesiąc
Najlepsza cena Skontaktuj się teraz
Szczegóły informacji
Wymiar: 960*710*1075 mm Zakres pomiarowy: 400*300*200mm
Dokładność: 3+L/200um Powtarzalność: 3um
Waga: 380 kg Kamera: Kamera CCD klasy przemysłowej
Obiektyw: 0,7-4,5X odległość robocza: 108 mm
Rozdzielczość w skali liniowej: 0,0005 mm Gwarancja: 24 miesiące
Podkreślić:

Maszyna pomiarowa VMM Vision

,

maszyna pomiarowa 2D Vision

,

maszyna pomiarowa HIWIN Linear Guide Way

opis produktu

System kontroli optycznej CNC do pomiaru kąta o niższej cenie


System inspekcji optycznej jest instrumentem wykorzystywanym do dokładnego pomiaru wymiarów fizycznych, dokładności do poziomu mikrona.Maszyna pomiarowa widzenia przyrząd pomiarowy optyczny wykorzystujący kamerę do uchwycenia obrazu przedmiotu roboczego, analizować piksele obrazu i obliczyć wymiar 2D za pomocą oprogramowania pomiarowego.
CNC Optical Inspection System to potężne urządzenie pomiarowe wymiarów zaprojektowane do masowego procesu kontroli jakości.Jest skonfigurowany z potężnym oprogramowaniem, które umożliwia programowanie procesu pomiarowegoSeria PEAK to ekonomiczny model pełnoautomatycznego widzenia CNC opracowany przez UNIMETRO.
Prosty i zintegrowany projekt pozwala nam zbudować maszynę przy niższych kosztach, jednocześnie zachowując wysoką dokładność pomiaru i najlepszą wydajność.Użytkownicy mogą korzystać z korzyści wynikających z wysokiej wydajności i oszczędności kosztów pracy z pełnej maszyny pomiarowej CNC Vision o bardzo niskiej cenie.


Konfiguracja sprzętu


Wysoka wydajność Funkcja autofokusu
️ Aluminiumowe etapy obróbki i twarde anodowanie

Kompatybilny z sondą dotykową Renishaw (opcjonalnie)
3 pierścienie 8 sekcji LED światło pierścieniowe sterowanie oprogramowaniem i programowalne
¢ Równoległe światło ścieżki LED światło kontur sterowanie oprogramowaniem i programowalne
W przypadku, gdy urządzenie nie jest w stanie wykonywać czynności określonych w pkt 6.2.4.1 niniejszego regulaminu, urządzenie musi być w stanie wykonywać czynności określone w pkt 6.2.4.1 niniejszego regulaminu.
¢ Zintegrowana skrzynia sterująca rdzeniem
Kamery CCD klasy przemysłowej
️ Ręczny generator impulsów do sterowania ruchem osi Z
Z wskaźnikami laserowymi do pomocniczego pozycjonowania i skupiania (opcjonalnie)

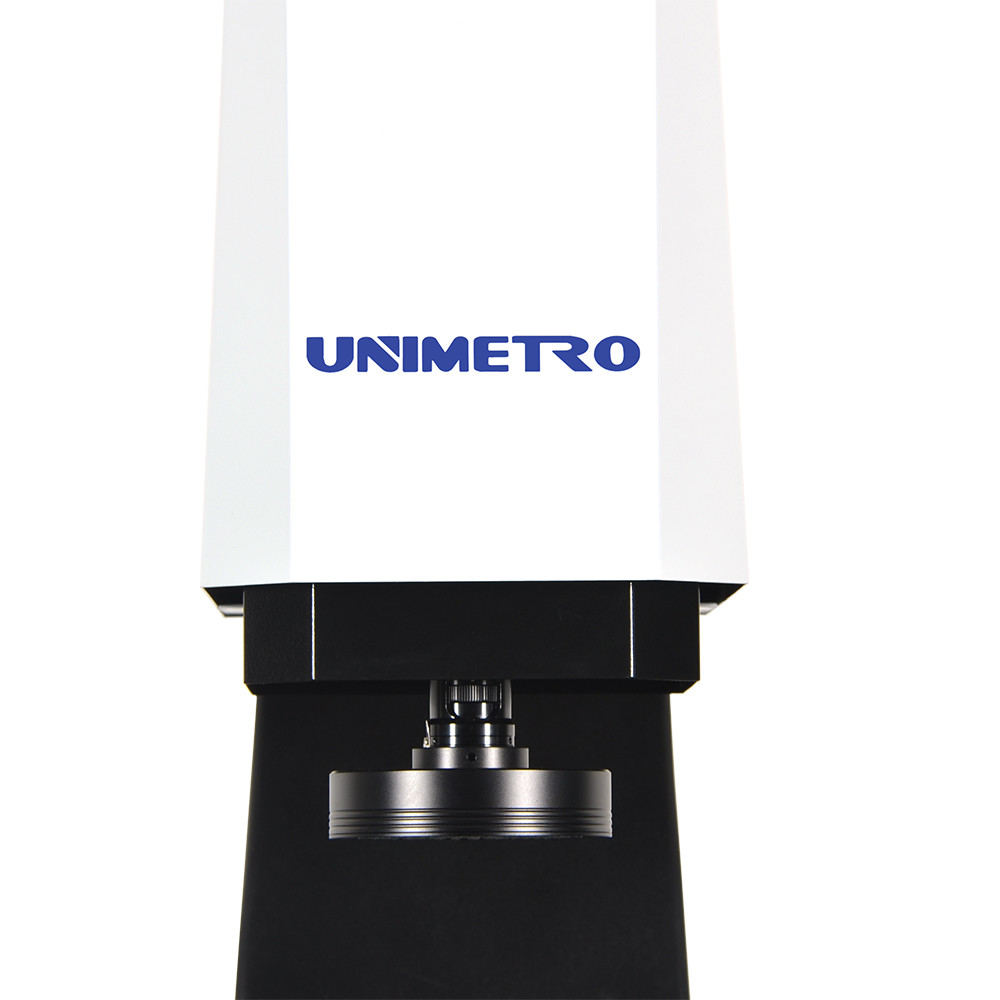

¢ 0,7-4,5X ręczna obiektyw zoomowy z wgnieceną soczewką zwrotną sygnału powiększania

2D CNC VMM Wizyjna Maszyna Pomiarowa z Dostępnymi Wieloma Rozmiarami 0



Funkcje oprogramowania

1) VMM serii PEAK jest kompatybilny z pełną linią czujników pomiarowych światłowodowych Omron, co oferuje; Więcej możliwości wymagania dokładnego pomiaru.



2) Stabilne pomiary nachylonych lub zakrzywionych powierzchni
3) Stabilne pomiary różnych typów materiałów
4) Stabilne pomiary powierzchni gładkich lub grubych

5) VMM serii PEAK jest kompatybilny z sondą dotykową Renishaw jako opcjonalną konfiguracją. Użytkownicy mogą łatwo osiągnąć funkcję pomiaru 2D i 3D w jednej maszynie.
6) Oprogramowanie może obliczyć przesunięcie pomiędzy soczewką optyczną a sondą dotykową, zapewniając, że wszystkie wyniki pomiaru znajdują się w ramach jednego systemu współrzędnych.Wyniki pomiarów mogą być przedstawione jako rysunki 3D do inżynierii odwrotnej.


Funkcje oprogramowania systemu kontroli optycznej
Oprogramowanie UNIMETRO INSPECT3D ma przyjazny dla użytkownika interfejs użytkownika, łatwy w nauce, potężną funkcję, umożliwiającą użytkownikom szybkie i precyzyjne pomiary.
Oprogramowanie oferuje pełny interfejs użytkownika w języku angielskim, pozwala również na rozwój nowych języków.

Wprowadzenie pliku CAD i pomiaru
¢ Arrywacja części i pomiar makro
️ Autofokus i pomiar wysokości
Funkcja nawigacji pomaga szybko zlokalizować
️ Mocna funkcja pomiaru geometrycznego
◉ Multiple data reports and graphical data output function
Elastyczny program użytkownika
 tworzenie elementów odniesienia
️ Mocna funkcja wykrywania krawędzi
Wspieranie wielu zewnętrznych akcesoriów
Automatyczne obliczenie tolerancji geometrycznych elementów
¢ Szybkie i wygodne pomiary skomplikowanej produkcji


Parametry

Model

PEAK 300

PEAK 400

Rozmiar ((mm) ((L*W*H)

850*650*1060

1000*800*1080

Zakres pomiaru ((mm)) ((X*Y*Z))

300*200*200

400*300*200

Dokładność ((μm)

3+L/200

3+L/200

Powtarzalność ((μm)

3

3

Waga ((kg)

120

150

Kamera

Analogiczna kamera CCD klasy przemysłowej i karta wideo SV2000E

Lensy

Ręczne soczewki zoomowe z wgnieceną soczewką 0,7-4,5X / 0,7-4,5X ręczne soczewki zoomowe ze zwrotem sygnału (opcjonalnie) / soczewka zoomowa automatyczna (opcjonalnie)

Zwiększenie

18-188X (różne połączenie aparatu i obiektywu prowadzi do różnego zakresu powiększania

Poziom wzrostu

8.1-1.3mm (różne połączenie aparatu i obiektywu prowadzi do różnego zakresu FOV)

Odległość pracy

108 mm

Rozdzielczość w skali liniowej

00,0005 mm

Oświetlenie

Programowalne 3 pierścienie, 8 sekcji światło pierścieniowe powierzchniowe, programowalne światło równoległe
