    Szczegółowy opis produktu

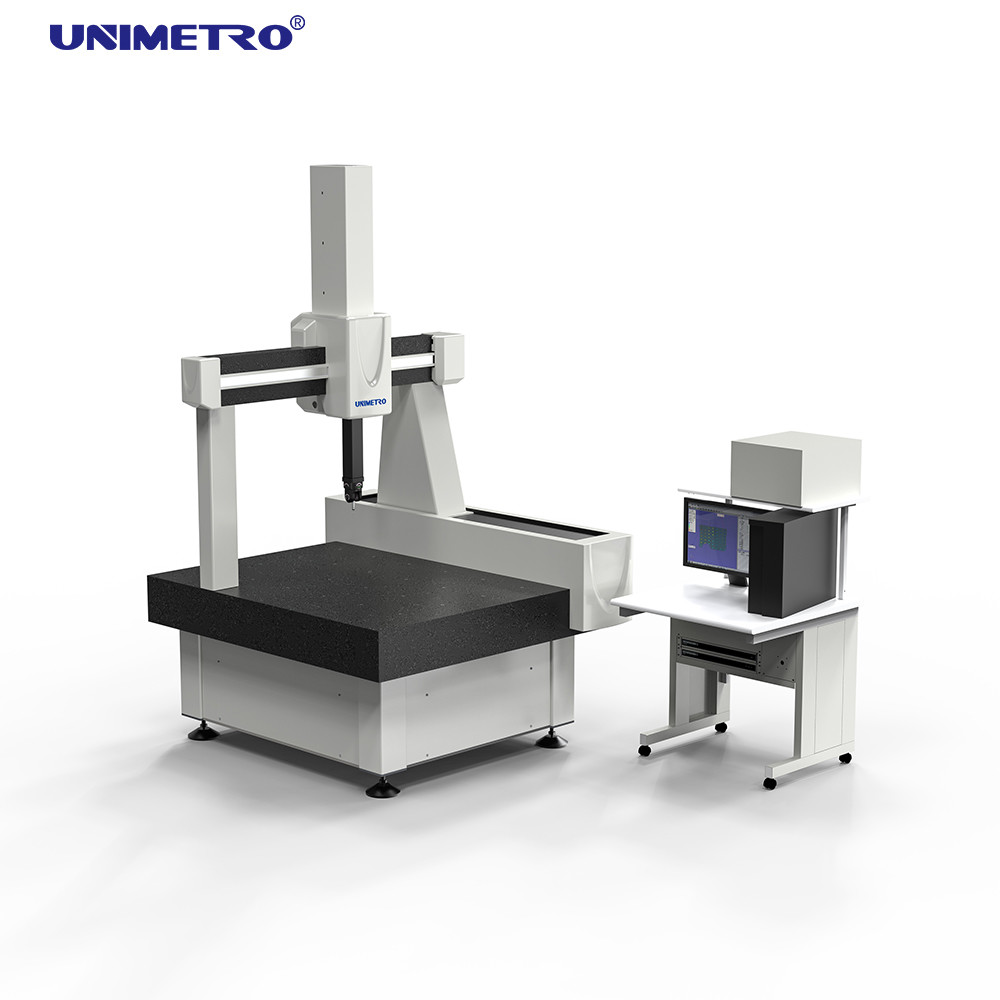

    Nazwa produktu: Współrzędnościowa maszyna pomiarowa CMM Materiał: Marmurowa podstawa
    Skala: 813 X 1200 X 710 mm Średnica całkowita: 1585 X 2000 X 2900 mm
    Ciężar maszyny: 2600 kg MPEe: ≤ 1,8 + L / 350 (μm)
    MPEp: ≤ 2,5 μm Rozdzielczość skali: 0,5um
    High Light:

    Helium 3D Coordinate Measuring Machine

    ,

    550mm/s 3D Coordinate Measuring Machine

    ,

    marble base 3d cmm machine

    Hel typu 800 * 1200 * 700 mm Precyzyjna, w pełni automatyczna maszyna do pomiaru współrzędnych 3D CMM



    WPROWADZENIE

    „Helium” charakteryzuje się najwyższą precyzją maszyny, którą UNIMETRO jest w całości opracowany i zaprojektowany.Każda część jest dobierana ściśle w okresie produkcji i upewniamy się, że wszystkie części są doskonale i odpowiednio połączone w okresie montażu.Akceptacja maszyn pomiarowych odbywa się zgodnie z ISO 10360-2.W tym celu stosuje się dwie standardowe procedury akceptacji.Wszystkie maszyny pomiarowe są mierzone ultraprecyzyjnym laserem.Następnie przeprowadzany jest test zgodny z normami z miernikami litymi z certyfikatem DKD, takimi jak płytki wzorcowe, płytki kulowe itp.Dlatego wreszcie maszyna, z której korzystają klienci, to prawdziwa wysoka jakość, wysoka precyzja i niemiecka technologia.



    PARAMETRY TECHNICZNE

    Obszar pomiarowy: X = 813 mm, Y = 1220 mm, Z = 710 mm

    Wymiar całkowity: 1350 X 1580 X 2680 mm

    Maksymalna waga części: 1200 kg

    Waga maszyny: 2600 kg

    MPEe: ≤ 1,8 + L / 350 (μm)

    MPEp: ≤ 2,5 μm

    Rozdzielczość skali: 0,5um

    Maksymalna prędkość 3D: 550 mm / s

    Maksymalne przyspieszenie 3D: 700 mm / s



    ZALETY

    Patentowe podwójne pasywne tłumienie drgań:

    Maszyny współrzędnościowe są najczęściej używane w firmie oraz w pobliżu innych maszyn i samochodów ciężarowych.Drgania wpływają na precyzję maszyny współrzędnościowej.Stworzenie specjalnego fundamentu to jedno z rozwiązań, ale będzie to kosztować i powodować kłopoty.Nasza maszyna współrzędnościowa ma wsparcie patentowe z podwójnym pasywnym tłumieniem drgań zintegrowanym bezpośrednio z ramą maszyny.Dzięki temu maszyna może być odpowiednio ustawiona blisko miejsca produkcji.W większości przypadków nie jest potrzebny specjalny fundament dla tej maszyny współrzędnościowej.



    Wysokiej jakości granitowy stół roboczy:

    Worktable jest wsparciem dla wszystkich CMM, jego jakość jest ważna dla wydajności!Nasza maszyna CMM jest wykonana z bardzo precyzyjnego, ciężkiego i stabilnego stołu roboczego z naturalnego granitu z „Mount TAI”;może to wspierać tłumienie drgań i poprawić wydajność maszyny współrzędnościowej.



    Zamknięte prowadnice we wszystkich osiach:

    Środowisko maszyny współrzędnościowej ma ścisłe wymagania, ale w pomieszczeniu pomiarowym mogą występować pewne różnice, takie jak temperatura i zapylenie.Wszystkie nasze maszyny CNC są standardowo wyposażone w zamknięte prowadnice.Chroni to prowadnice przed uszkodzeniem, zabrudzeniem i bezpośrednimi wpływami termicznymi.Może to zapobiec zmianom temperatury i kurzu z zewnątrz.Jest to ważne przy użytkowaniu w zapylonym środowisku.



    Przekładnia z „automatycznym prostowaniem” tarcia:

    Nasza maszyna współrzędnościowa wykorzystuje przekładnię cierną i posiada system „automatycznej korekty” we wszystkich osiach.Układ przeniesienia napędu wykorzystujący konstrukcję „stałe + mikro zawieszenie” zapewniające równoległość przenoszenia z prowadnicą.To sprawia, że ​​maszyna pomiarowa jest w dużej mierze bezobsługowa.



    Importowane kluczowe części:

    Kluczowe części są najważniejsze dla stabilności maszyny.Tylko najlepszy projekt i najlepsza jakość kluczowych części mogą zapewnić długotrwałą stabilność maszyny współrzędnościowej.Wszystkie kluczowe części to znane marki (silnik serwo, układ przeniesienia napędu, układ pneumatyczny itp.).Zapewnia to najlepszą precyzję i żywotność maszyny współrzędnościowej.



    Skala optyczna RENISHAW:

    Skala optyczna jest jedną z najważniejszych części maszyn współrzędnościowych;RENISHAW to najlepsza flaga w dziedzinie części do maszyn współrzędnościowych.Ma najlepsze produkty i najlepszą reputację usług!Nasze maszyny współrzędnościowe zawsze używają wysokiej dokładności skali optycznej RENISHAW.Rozdzielczość wynosi 0,05 um.



    Prowadnica wokół łożyska powietrznego ze wszystkich 4 stron:

    Prowadzenie z łożyskami powietrznymi za pomocą struktury otoczonej z 4 stron!To symbol stabilności i jakości!W naszej maszynie współrzędnościowej każda oś ma wiele regulatorów ciśnienia powietrza w różnych kierunkach i łożyska pneumatyczne, a konstrukcja pierścieniowego łożyska pneumatycznego gwarantuje stabilność instrumentów podczas ruchu.



    Technologia małych otworów:

    Zużycie powietrza: 150NL / min.Technologia małych otworów tworzy strefę kondensatu między łożyskiem powietrznym a prowadnicą.Może zrównoważyć niewielkie ciepło pochodzące z tarcia ruchu!Ta technologia poprawia stabilność termiczną maszyny współrzędnościowej i utrzymuje długoterminową stabilność precyzji.



    OPROGRAMOWANIE

    Rational-DMIS

    Rational - DMIS to nowo opracowany pakiet oprogramowania do pomiarów 3D na dużą skalę.Oprócz rozwoju i projektowania oprogramowania studyjnego, które uwzględnia wymagania początkujących w zakresie łatwej nauki i obsługi oprogramowania oraz wymagania funkcjonalne użytkowników wysokiego poziomu dla oprogramowania, co ważniejsze, stało się wzorem dla CMM standaryzacja oprogramowania pomiarowego.
    Programy Rational DMIS są projektowane z pełnym i natywnym jądrem DMIS do wersji 5.0 DMIS, które jest zupełnie inne niż tak zwane „wsparcie DMIS” (jądro nie jest DMIS).Jak wszyscy wiemy, DMIS stał się normą ISO (ISO 22093: 2003)

    Maszyna do pomiaru współrzędnych helu 3D z marmurową podstawą 0



    FUNKCJA SONDY

    Głowica sondy: zmotoryzowane głowice sondy PH20MT firmy RENISHAW



    Renishaw PH20 to kolejny innowacyjny produkt pomiarowy wprowadzony na rynek przez firmę Renishaw, który znacznie poprawia wydajność maszyn współrzędnościowych.

    Po raz pierwszy technologia pięciu osi opracowana dla systemu pomiarowego Revo (która zdobyła wiele nagród) została zastosowana w aplikacjach wyzwalających o różnych specyfikacjach maszyn współrzędnościowych.

    Możliwość bezstopniowego pozycjonowania PH20, który można łatwo zmierzyć i dotknąć pod dowolnym kątem, może zapewnić najlepszy pomiar przedmiotu obrabianego i zminimalizować czas wymiany sondy.Ruch synchroniczny w pięciu osiach może mierzyć duży przedmiot obrabiany na maszynach współrzędnościowych, minimalizując przestrzeń potrzebną do obracania gniazda pomiarowego wokół przedmiotu obrabianego.



    Maszyna do pomiaru współrzędnych helu 3D z marmurową podstawą 1      Maszyna do pomiaru współrzędnych helu 3D z marmurową podstawą 2



    Wbudowana standardowa sonda TP20

    Użytkownicy baz testowych PH20 mogą bezpośrednio korzystać z serii dojrzałych modułów głowicy testowej tp20, aby zapewnić różnorodne pomiary siły, opcje wykrywania kierunku i przedłużacze, aby spełnić wymagania aplikacji.Moduł magnetyczny może zapewnić ochronę przed kolizją i realizować automatyczną wymianę za pomocą ramki wymiennej mcr20ni.

    Zmotoryzowane głowice sondy PH20MT firmy RENISHAW: Ten system umożliwia szybki, kompletny i powtarzalny pomiar bardziej złożonych elementów.Dzięki możliwości obrotu maszyna staje się 5-kierunkową maszyną pomiarową i pozwala na znaczną oszczędność czasu pomiaru, szczególnie w przypadku prostych elementów.



    Powtarzalność pozycji:+0,5 μm

    Kroki pozycjonowania: nieograniczone, dowolne

    Oś obrotowa: 360 °

    Oś obrotu: 0 ° - 115 °

    Całkowita liczba pozycji: niezliczone

    Temperatura pracy: 10-40 ℃



    Sonda: moduł TP20 SF



    Sonda: zespół sondy M2

    Numer Nazwa Specyfikacje Ilość
    A-5004-7585 Pręt przedłużający sondy 10mm 2
    A-5004-7586 Pręt przedłużający sondy 20mm 2
    A-5000-7806 Sonda kulkowa Φ1 × 10 mm 2
    A-5000-3603 Sonda kulkowa Φ2 × 20 mm 2
    A-5000-3604 Sonda kulkowa Φ3 × 10 mm 2
    A-5000-4161 Sonda kulkowa Φ4 × 20 mm 2
    A-5000-2286 Sonda kulkowa Φ5 × 50 mm 1
      Klucz do sondy   2
    Całkowity: 8 Wpisz   15 szt
