    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: UNIMETRO
    Orzecznictwo: CE
    Numer modelu: Seria FLY

    Zapłata:

    Minimalne zamówienie: 1
    Cena: Discussible
    Szczegóły pakowania: Standardowa drewniana obudowa
    Zasady płatności: T/T
    Kontakt
    Szczegółowy opis produktu
    Moc: Elektroniczne Ogólne zastosowanie: Elektryka, plastik, formy, maszyny, złącza i urządzenia mobilne
    Funkcja: Pomiary i inspekcje Waga: 900 kg
    Gwarancja: 1 rok
    High Light:

    coordinate measuring machines

    ,

    optical coordinate measuring machine

    3d cmm Bridge-Type CMM machine
    Wysoka precyzja współrzędnościowa maszyna pomiarowa 3d cmm Bridge-Type CMM
    Opis produktu

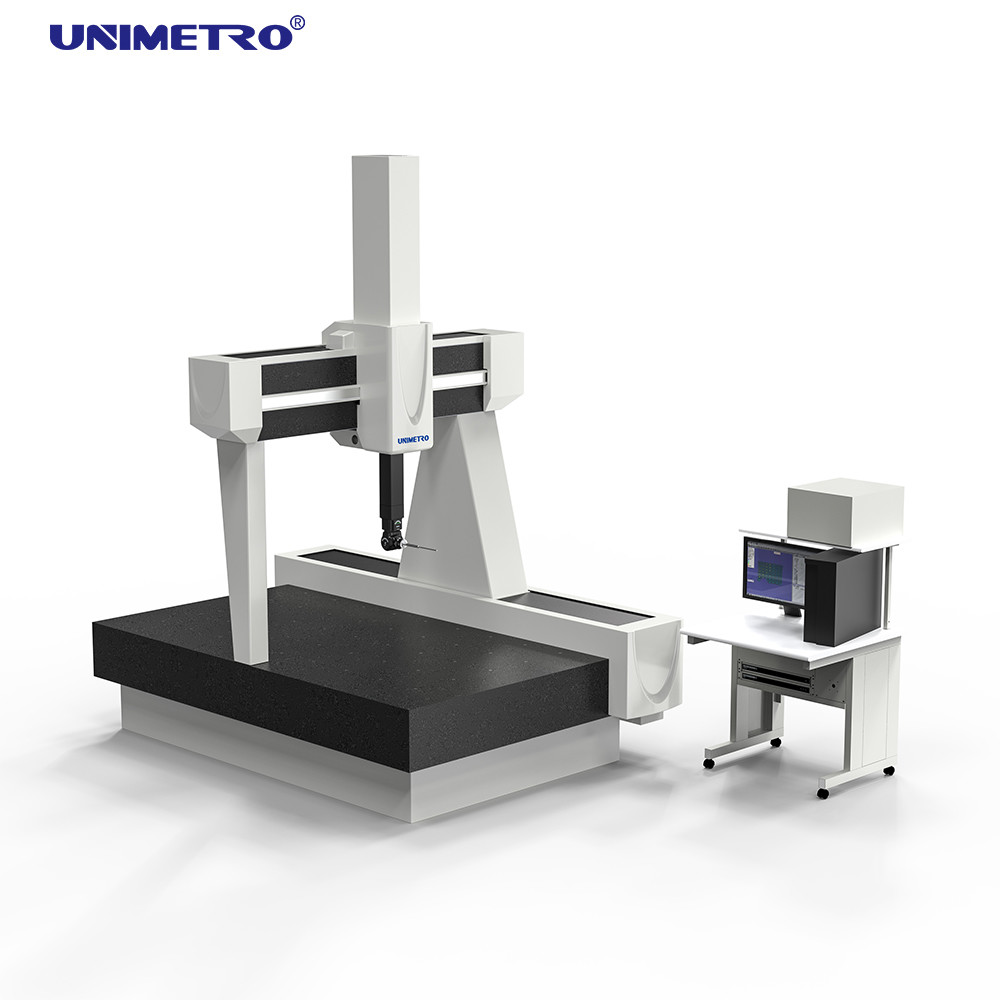

    Schemat techniczny typu FLY

    UCC + Visual DMIS CNC CAD + PH10T + TP20
    Seria FLY to mobilna, w pełni automatyczna suwnicowa maszyna do pomiaru współrzędnych produkowana przez naszą firmę. Ma cechy potężnej funkcji, stabilnej wydajności, wysokiej precyzji, prostej obsługi, szybkiej i wydajnej, wygodnej konserwacji i tak dalej. Zwłaszcza jego system sterowania i funkcje oprogramowania, ma zaawansowany poziom na świecie. W porównaniu z innymi seriami produktów, seria ta charakteryzuje się prostą budową, dużą nośnością, otwartą przestrzenią do umieszczania przedmiotu obrabianego oraz wygodnym załadunkiem i rozładunkiem.

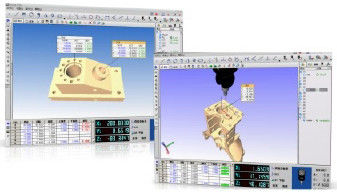

    ● Visual DMIS CNC CAD + Zestaw oprogramowania pomiarowego.

    Oprogramowanie Visual DMIS CNC CAD + to oprogramowanie certyfikowane przez Niemiecki Instytut Technologii Fizycznej (PTB). Ma zdolność wyrażania języka chińskiego i angielskiego. Zapewnia użytkownikom zaawansowaną technologię, doskonałą funkcjonalność, stabilną wydajność, prostą i wygodną gwarancję pomiaru działania.

    Host

    Główne materiały i komponenty: specjalna, wysokiej jakości granitowa platforma klasy 00 i trzyosiowa szyna prowadząca, kolumna lotnicza ze stopu aluminium do precyzyjnego odlewania, kratka RENISHAW o wysokiej precyzji, system pomiaru długości głowicy odczytu, precyzyjny filtr powietrza SMC i urządzenie kontrolujące automatyczne wykrywanie, importowany międzynarodowy silnik serwo DC, niemiecki przegub rurowy FESTO, wysokiej jakości łożysko powietrzne, nieliniowe niemieckie akcesoria importowane System sprężynowy, wysokowydajny pasek synchroniczny Gates (GATES), precyzyjne łożyska kulkowe importowane ze Stanów Zjednoczonych , zaawansowane wykończenia przemysłowe importowane do motoryzacji itp.

    System sterowania

    System sterowania RENISHAW UCC (ryc. 4) to system CNC specjalnie zaprojektowany i wyprodukowany dla CNC CMM. System sterowania przyjmuje zasadę oddzielenia warstwy kontrolnej i warstwy aplikacji, co zapewnia solidne podstawy dla wysokiej dokładności, dokładności i wydajności CMM. System sterowania wykorzystuje interfejs Ethernet i komunikację z komputerem, nie musi rozszerzać żadnego interfejsu komunikacji z komputerem, zmniejsza również niepotrzebne połączenia zewnętrzne i zapewnia wysoką niezawodność systemu.
    Specyfikacja
    MODEL
    LATAĆ
    654
    866
    1086
    1286
    Skala
    (mm)
    X-AXIS
    500
    600
    800
    800
    Oś Y.
    600
    800
    1000
    1200
    Z-AXIS
    400
    600
    600
    600
    Wymiary (mm)
    L.
    1420
    1740
    1940 r
    2140
    W.
    1135
    1420
    1620
    1620
    H.
    2310
    2760
    2760
    2760
    Dopływ powietrza
    (MPa)
    0,6 ~ 0,8
    MPEe
    (µm)
    L: mm
    1,5 + L / 3002,3 ​​+ L / 300
    1,7 + L / 3002,6 + L / 250
    1,7 + L / 3002,7 + L / 250
    1,7 + L / 3002,7 + L / 250
    Max. Ładuję
    kg
    500
    800
    1000
    1000
    Waga
    kg
    900
    1300
    1700
    1900
