Optyczny przyrząd pomiarowy wymiaru CE do kontroli pobierania próbek

Podstawowe informacje
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: UNIMETRO
Orzecznictwo: CE,ISO
Numer modelu: Dodatkowy
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Drewniana skrzynka + opakowanie próżniowe
Czas dostawy: 7 dni
Zasady płatności: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Możliwość Supply: 80 zestawów miesięcznie
Szczegóły informacji
Model: Dodatkowy Nazwa produktu: Do próbkowania półautomatycznej kontroli optycznego przyrządu pomiarowego
Powtarzalność: 2,5um Precyzja: 2,5+L/100um
Rozdzielczość skali liniowej: 0,5um Tryb pomiaru: pół auto
Gwarancja: 12 miesięcy Aplikacja: Metal, plastik wtryskowy, sprzęt, części do telefonów komórkowych itp.
High Light:

Optyczny przyrząd pomiarowy w wymiarze CE

,

optyczny przyrząd pomiarowy do kontroli pobierania próbek

,

półautomatyczny optyczny przyrząd pomiarowy


opis produktu

Do pomiaru optycznego przyrządu pomiarowego do pobierania próbek











Parametry

Model DODATKOWE 200 DODATKOWE 300 DODATKOWE 400 DODATKOWE 500
Wymiar (mm) (L * W * H) 500*540*930 600*740*980 700*840*980 800*940*980
Zakres pomiarowy (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Dokładność pomiaru (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Powtarzalność (μm) 2,5 2,5 2,5 3
waga (kg) 140kg 190kg 240kg 290kg
Obraz i pomiar CCD 200mm (można podnieść zgodnie z wymaganiami klientów)
Obiektyw Ręczny, wgnieciony obiektyw zmiennoogniskowy 0,7-4,5x/obiektyw z automatycznym zoomem 1-10X
Powiększenie 18-195X (Tylko w celach informacyjnych. Z innym aparatem i obiektywem powiększenie będzie inne.)
Pole widzenia 8,1 ~ 1,3 mm
Odległość robocza 108mm
Rozdzielczość skali liniowej 0,5 μm (0,1 μm dla opcji)
System jazdy Ręczne sterowanie osi X, Y, sterowanie CNC w zamkniętej pętli osi Z i funkcja AUTU FOCUS
Oświetlenie Programowalne 4-sekcyjne światło pierścieniowe LED, równoległe oświetlenie konturowe LED, 8-sekcyjne światło pierścieniowe LED, współosiowe, dla opcji

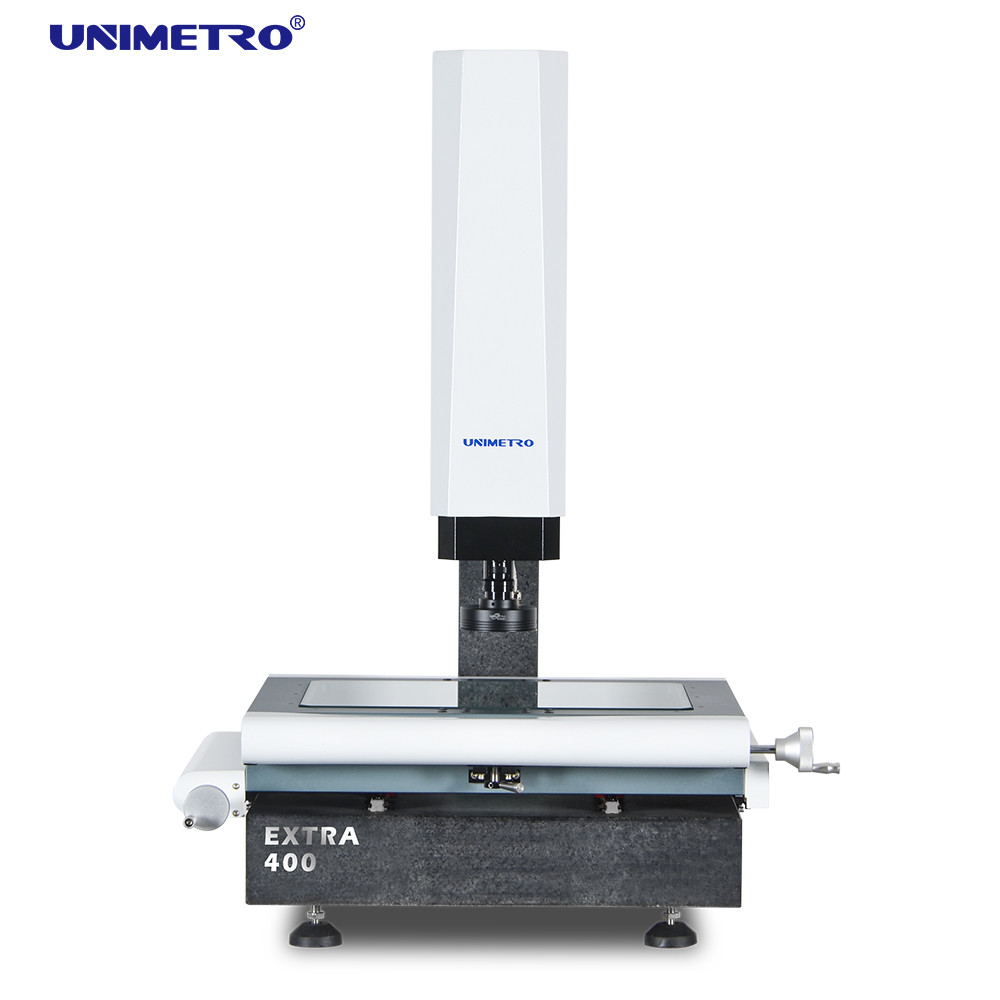

Optyczny przyrząd pomiarowy wymiaru CE do kontroli pobierania próbek 0





Cechy

◆ Kontrola szczegółów jakości

1. Granitowa podstawa i kolumna, doskonała stabilność;

2. Aluminiowy etap roboczy, sprawia, że ​​kontrola ruchu szybko reaguje i jest elastyczna;
3. Etap pracy z twardą powierzchnią utleniania zapobiegającą zadrapaniom;
4. Standardowo z precyzyjną prowadnicą liniową, szlifierską śrubą kulową i serwomotorem AC itp., Aby zapewnić precyzję i stabilność układu ruchu;
5. Zintegrowany system sterowania, osadzony z kontrolą ruchu i wszystkimi kontrolami sygnału jako oświetleniem i odczytem skali liniowej, zapewnia wyjątkowo stabilną pracę maszyny.

Konfiguracja o wysokiej wydajności
1. Dwuosiowe ręczne sterowanie X, Y w celu uzyskania dokładnego pozycjonowania;
2. Oś Z przyjmuje precyzyjny system prowadnic liniowych i serwomotorów w celu realizacji automatycznego ustawiania ostrości, wyeliminowania błędu sztucznego ogniskowania oraz poprawy dokładności i stabilności pomiaru;
Precyzyjna linijka liniowa 3.0,5um i precyzyjny stół roboczy zapewniają, że dokładność maszyny wynosi ≤ 2,5 + L / 100um;
4. Precyzyjny bezzębny polerowany pręt i szybko poruszające się urządzenie blokujące służą do zapewnienia błędu powrotu stołu roboczego w granicach 2um;
5. Przemysłowy kolorowy CCD o wysokiej rozdzielczości zapewnia wyraźną jakość obrazu bez zniekształceń i spełnia potrzeby wyraźnej obserwacji i dokładnego pomiaru;
6. Soczewka zoom z ręcznym elektronicznym sygnałem sprzężenia zwrotnego 0,7-4,5x HD, oprogramowanie może szybko i automatycznie zidentyfikować powiększenie i przeprowadzić odpowiednią akcję zoomu, ułatwiając kroki pomiarowe;

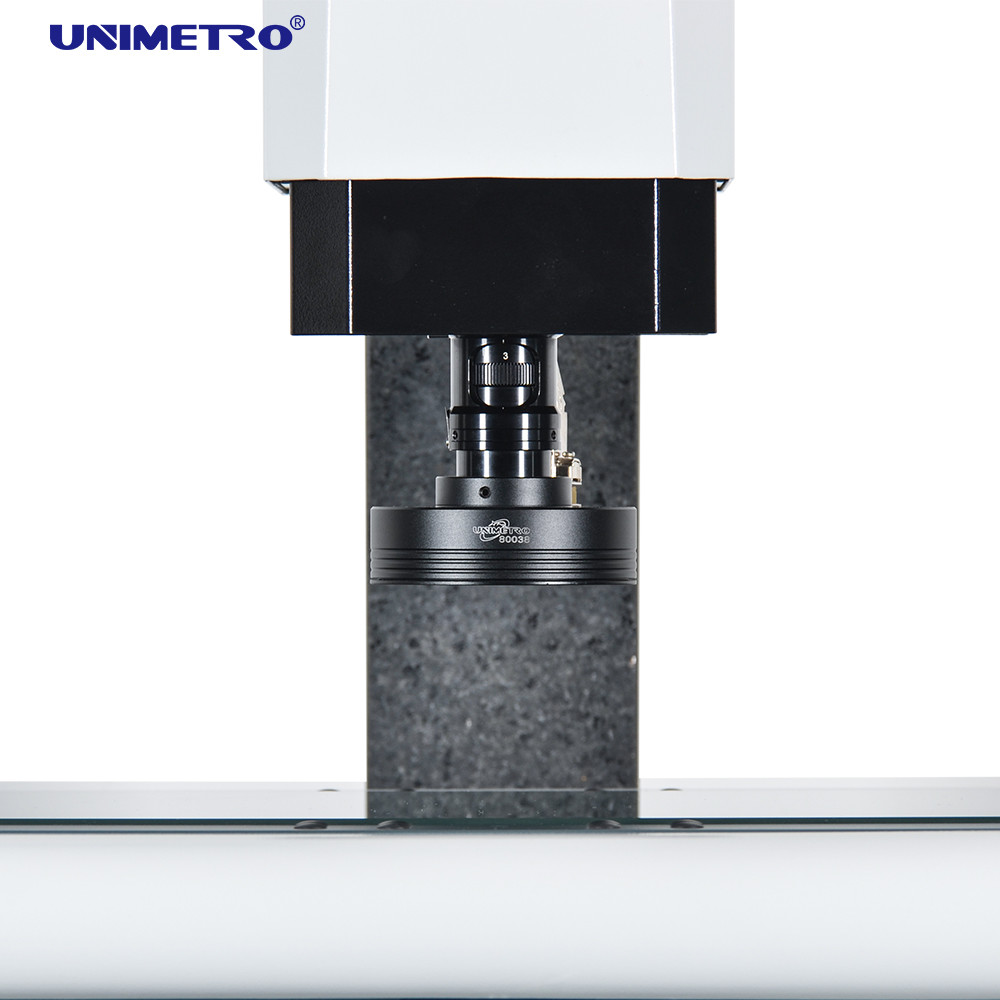

Optyczny przyrząd pomiarowy wymiaru CE do kontroli pobierania próbek 1
◆ Wydajne oprogramowanie pomiarowe
1. Maszyna do pomiaru wizyjnego serii EXTRA jest kompatybilna z wieloma opcjami potężnego oprogramowania pomiarowego.które mają zróżnicowaną funkcję pomiarową, mogą mierzyć elementy geometryczne, takie jak punkty, okręgi, linie, kąty, kąty itp., a także wymiary, takie jak odległość, okrągłość, prostoliniowość, koncentryczność itp.
2. Prosty i łatwy do zrozumienia interfejs operacyjny sprawia, że ​​pomiar jest prostszy i bardziej wydajny;
3. Wprowadzanie i porównywanie plików CAD, łatwe wyprowadzanie raportu pomiarowego i analiza SPC danych wyników pomiaru

◆ Elastyczna rozszerzalność
1. Maszyna CMM serii Extra jest kompatybilna z serią sond Renishaw (opcja), a użytkownicy mogą z łatwością realizować dwuwymiarowe i trójwymiarowe funkcje pomiarowe na jednej maszynie.Oprogramowanie może obliczyć przesunięcie między soczewką optyczną a sondą dotykową, aby zapewnić, że wszystkie wyniki pomiarów znajdują się w jednym układzie współrzędnych.
2. Wyniki pomiarów mogą być wyprowadzane do grafiki 3D do zastosowań inżynierii odwrotnej.
3. Można wybrać różne czujniki bezdotykowe i system szybkiego mocowania, aby spełnić różne wymagania pomiarowe różnych klientów
4. Zielone światło konturowe można wybrać, aby było bardziej elastyczne i wydajne dla różnych części z różnych materiałów lub kształtów oraz zapewnić bardziej wydajne aplikacje pomiarowe.











informacje o firmie


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine









Nasz klient i agent

Visual Measurement Machine
Visual Measurement Machine









FAQ
Visual Measurement MachineP1: Czy jesteś fabryką lub firmą handlową?
Visual Measurement MachineA1: Jesteśmy fabryką i zapewniamy najszybszą odpowiedź w ciągu 24 godzin.
Visual Measurement MachineP2: W czym głównie zajmuje się Twoja firma?
Visual Measurement MachineA2: Zajmujemy się głównie produkcją maszyny pomiarowej wizyjnej, współrzędnościowej maszyny pomiarowej, osprzętu CMM i VMM.
Visual Measurement MachineP3: Jak wybrać odpowiednią specyfikację?
Visual Measurement MachineA3: Tak długo, jak powiesz nam różnorodność i rozmiar produktu do zmierzenia, nasz profesjonalny zespół doradzi Ci przyrząd pomiarowy o odpowiednich specyfikacjach.
Visual Measurement MachineP4: Czy akceptujesz niestandardową usługę?
Visual Measurement MachineA4: Bądź pewny!Jesteśmy w stanie dostarczyć nie tylko typowe maszyny, ale również maszyny dostosowane do potrzeb klienta.
Visual Measurement MachineP5: Jaki jest twój okres gwarancji?
Visual Measurement MachineA5: Nasz okres gwarancji na produkt wynosi 1 rok.Jakość naszych produktów jest bardzo stabilna i mamy
znacznie poprawiono niektóre łamliwe części.Możesz mieć pewność co do jakości naszych produktów.
