| Miejsce pochodzenia: | Dongguan |
|---|---|
| Nazwa handlowa: | UNIMETRO |
| Numer modelu: | OMQ100 |
| Minimalne zamówienie: | 1 |
| Cena: | Discussible |
| Zasady płatności: | T/T |
| Zakres ruchu osi Z: | 45 mm | Zakres: | 83*55mm |
|---|---|---|---|
| Wymiary zewnętrzne: | 500*380*750mm | Waga: | 28 kg |
| Łożysko: | 3 | Powiększenie: | 0,088X |
| Dokładność: | ±(3+L/50) | Minimalna jednostka wyświetlania: | 0,0001 mm |
| Odległość robocza osi Z: | 120 MM | Czujnik obrazu: | 6-megapikselowy aparat przemysłowy |
| High Light: | wizyjna maszyna pomiarowa,wizyjny system pomiarowy,jednoprzyciskowa wizyjna maszyna pomiarowa |
||
Wysokiej jakości jednoprzyciskowy przyrząd pomiarowy wizyjna maszyna pomiarowa łatwa fabryka pomiarowa

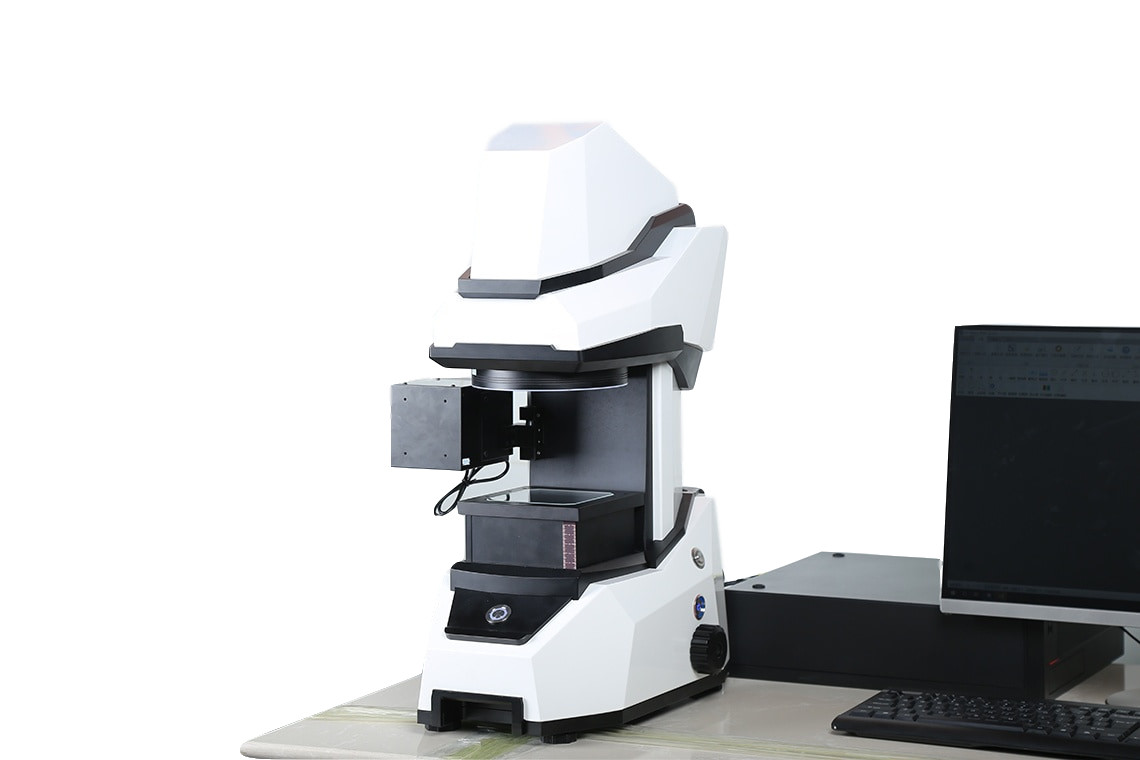

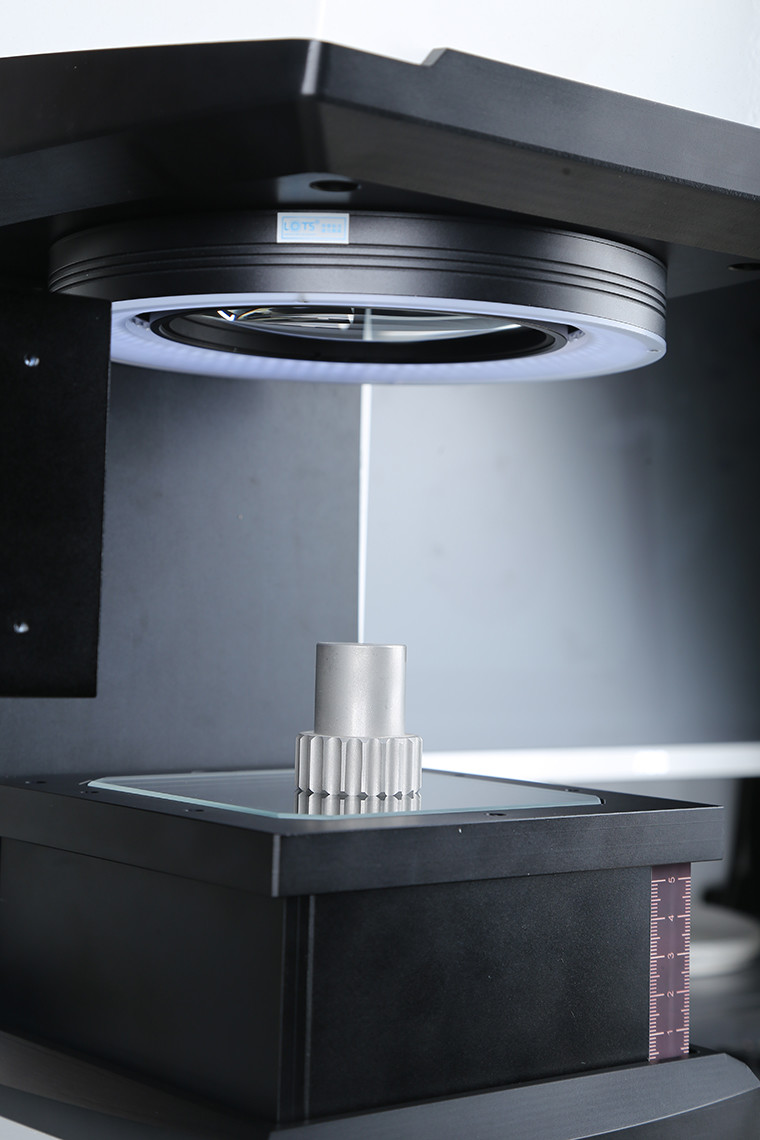

Jednoprzyciskowy przyrząd pomiarowy serii OMQ100 z podwójną telecentryczną soczewką optyczną o wysokiej rozdzielczości, połączony z precyzyjnym algorytmem analizy obrazu i zintegrowany z zasadą pomiaru błysku jednym przyciskiem.Przyrząd może automatycznie zlokalizować mierzony obiekt, dopasować szablon, dokonać oceny pomiaru i wygenerować raport zgodnie z kształtem przedmiotu obrabianego.Wystarczy dotknąć klawisza start, aby wykonać szybki i dokładny pomiar za pomocą jednego przycisku.
Zalety produktu
Tradycyjne przyrządy pomiarowe, takie jak projektory, przyrządy do pomiaru obrazu, mikroskopy narzędziowe, profilerki, suwmiarki z noniuszem, mikrometry itp. napotykają wiele problemów podczas pomiarów, takich jak czasochłonne pozycjonowanie mierzonych obiektów, pozycjonowanie początkowe, długi czas operacji wsadowych , różni geodeci prowadzą do różnych wyników pomiarów, skomplikowanego zarządzania statystykami danych itp.
Seria OMQ100 jednoprzyciskowych przyrządów pomiarowych rozwiąże trudne problemy tradycyjnych przyrządów pomiarowych w detekcji.Ich zalety są następujące:
●Automatyczne dopasowanie
Ta sama kategoria produktów jest programowana raz, przechowywana na stałe i automatycznie dopasowywana podczas pomiaru.
● Pomiar automatyczny
Może współpracować z ramieniem manipulatora w celu realizacji automatycznego pomiaru.
●Prosta kalibracja
Potrzebny jest tylko jeden funkcjonalny klucz kalibracyjny, aby zapewnić dokładność pomiaru poprzez kalibrację wielokątową, dookólną i w pełnym polu.
●Łatwy w użyciu
Humanizowany i inteligentny projekt oprogramowania, bez zbytniej obsługi użytkownika, łatwy do nauczenia, łatwy w użyciu, łatwy w użyciu;
● Funkcja pomiarowa
Dwuwymiarowy pomiar punktu, linii, okręgu, łuku, kąta, odległości między punktem a linią, odległości między linią a okręgiem itp.
●Automatyczne zapisywanie danych
Wyniki pomiarów są automatycznie zapisywane w komputerze wraz z datą pomiaru, numerem partii produktów i innymi informacjami.
●Skanowanie konturów
Szybko zeskanuj kontur i wyeksportuj plik DXF.
Oprogramowanie pomiarowe
Interfejs oprogramowania
<img alt="" data-cke-saved-src="/photo/visionmeasurementmachine/editor/20190513162446_20714.png" src="/photo/visionmeasurementmachine/editor/20190513162446_20714.png" style="height:378px; width:700px " ;"wyrównanie tekstu:środek;="">
Tryb pomiaru
Tryb pomiaru jest podzielony na pomiar pojedynczego przedmiotu i pomiar wielu przedmiotów, które mogą automatycznie przeszukiwać ustawiony szablon pomiarowy za pomocą jednego klawisza oraz szybko i dokładnie mierzyć partię.
Pola aplikacji
Przyrząd pomiarowy z jednym przyciskiem serii OMQ100 może być stosowany w maszynach, elektronice, formach, formowaniu wtryskowym, sprzęcie, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, precyzyjnym tłoczeniu, złączach, złączach, terminalach, telefonach komórkowych, sprzęcie gospodarstwa domowego, obwodach drukowanych tablice, urządzenia medyczne, zegary, noże i inne dziedziny.
|
Model
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
|
Zakres ruchu osi Z (mm)
|
45
|
60
|
|
|
Zakres (mm)
|
83×55
|
83×63
|
83×63/40×30
|
|
Wymiary zewnętrzne (mm)
|
500×380×750
|
||
|
Waga (kg)
|
28
|
30
|
|
|
Łożysko (kg)
|
3
|
||
|
Czujnik obrazu
|
6-megapikselowy aparat przemysłowy
|
12-megapikselowa kamera przemysłowa
|
Kamera przemysłowa 0,088X:12 megapikseli
Kamera przemysłowa 0,176X:12 megapikseli
|
|
Obiektyw aparatu
|
Podwójny telecentryczny obiektyw optyczny
|
Podwójna, podwójna telecentryczna soczewka optyczna
|
|
|
Powiększenie
|
0,088X
|
0,088X+0,176X
|
|
|
Dokładność (μm)
|
±(3+L/50)
|
±(2,5+L/50)
|
0,088X: ±(2,5+L/50)
0,176X: ±(1,5+L/50)
|
|
Minimalna jednostka wyświetlania (mm)
|
0,0001
|
||
|
Odległość robocza osi Z (mm)
|
120
|
||
|

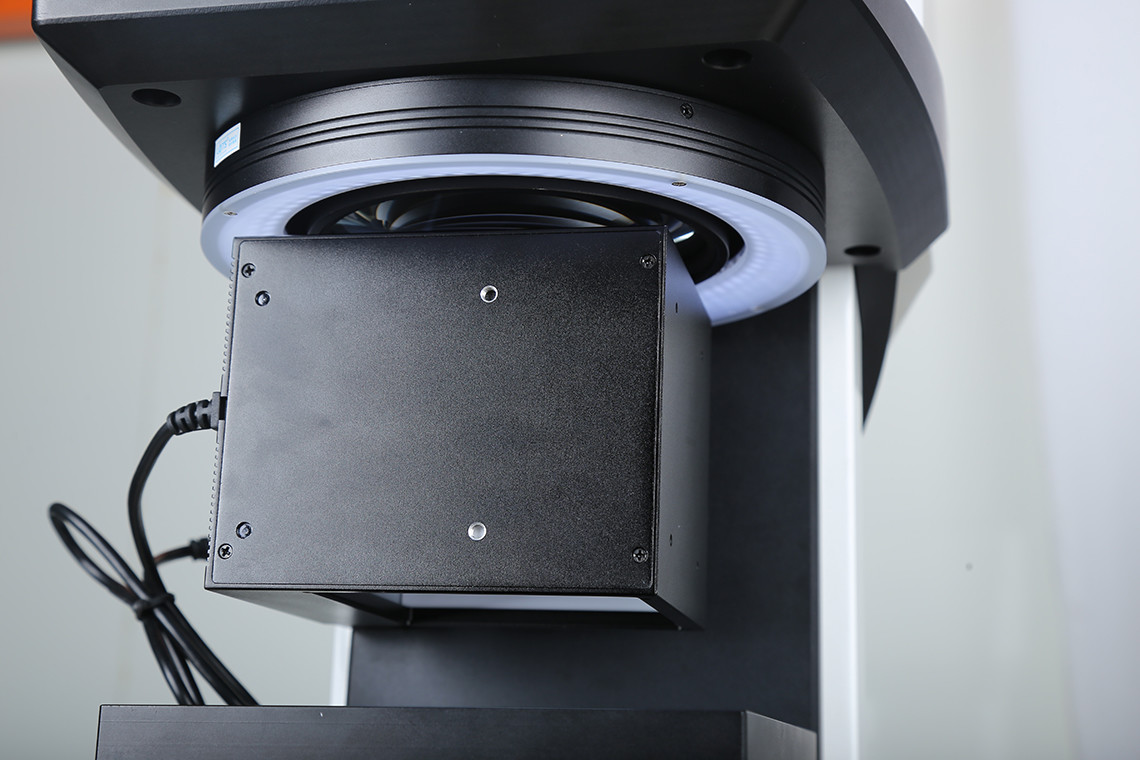

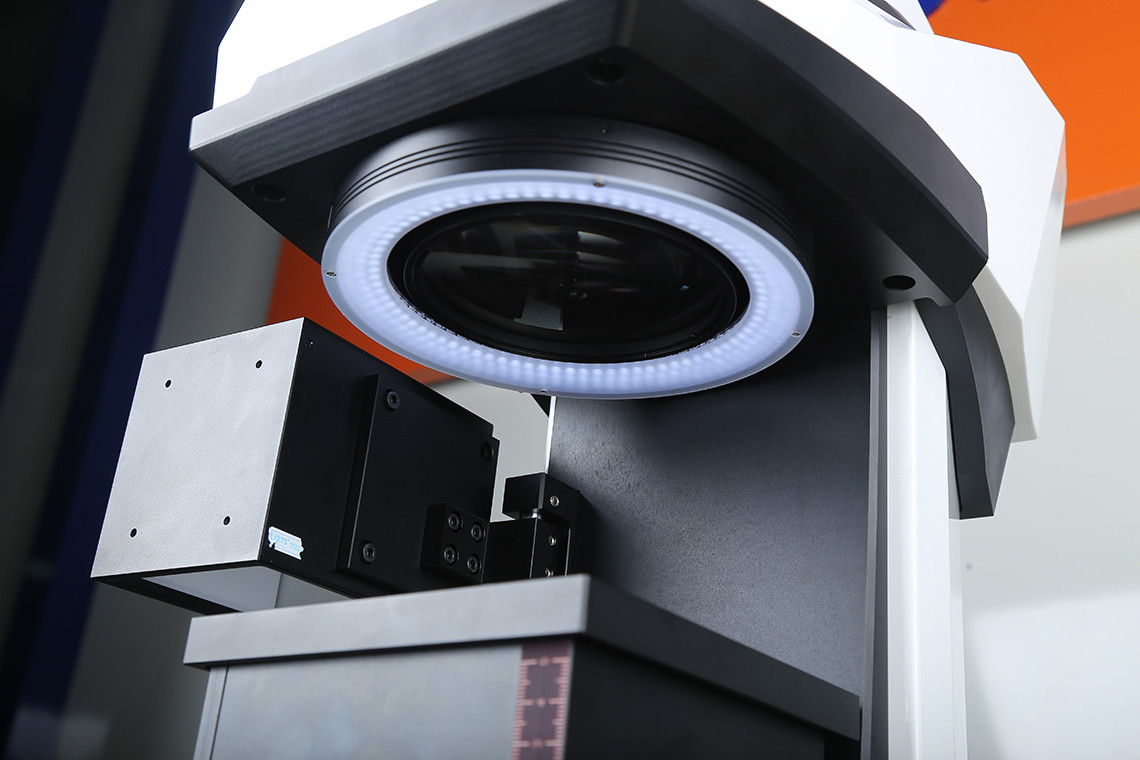

źródło światła
|
200-poziomowe programowalne źródło światła.
201 - Światło konturowe: telecentryczne równoległe źródło światła.
Światło powierzchniowe: źródło światła pierścieniowego (opcjonalnie, zewnętrzne światło koncentryczne)
|
||
|
Przetwarzanie obrazu
|
IVT-VISION-OneKey
|
||
|
Oprogramowanie
|
Temperatura: 22 ℃ ± 2 ℃ Wilgotność: 30 ~ 80%
|
||
|
Środowisko pracy
|
Wibracje:<0.002mm/s,<15Hz
|
||
|
Zasilacz
|
220V/50Hz
|
||
Szczegóły wyboru:
● OMQ100M Opcjonalne dopasowanie:
12 milionów kamer przemysłowych (zakres: 83 x 63),20 milionów kamer przemysłowych (zakres: 100)
OMQ100C Opcjonalne dopasowanie: 20 milionów kamer przemysłowych (zakres: 100)
OMQ100D-0.088X Opcjonalne dopasowanie: 20 milionów kamer przemysłowych (zakres: 100)
● Wybór 20 milionów kamer przemysłowych (zakres: 100): (+3+L/50)
● Standardowy blok jest używany jako produkt testowany.
